手动式剥离力测试工装结构设计

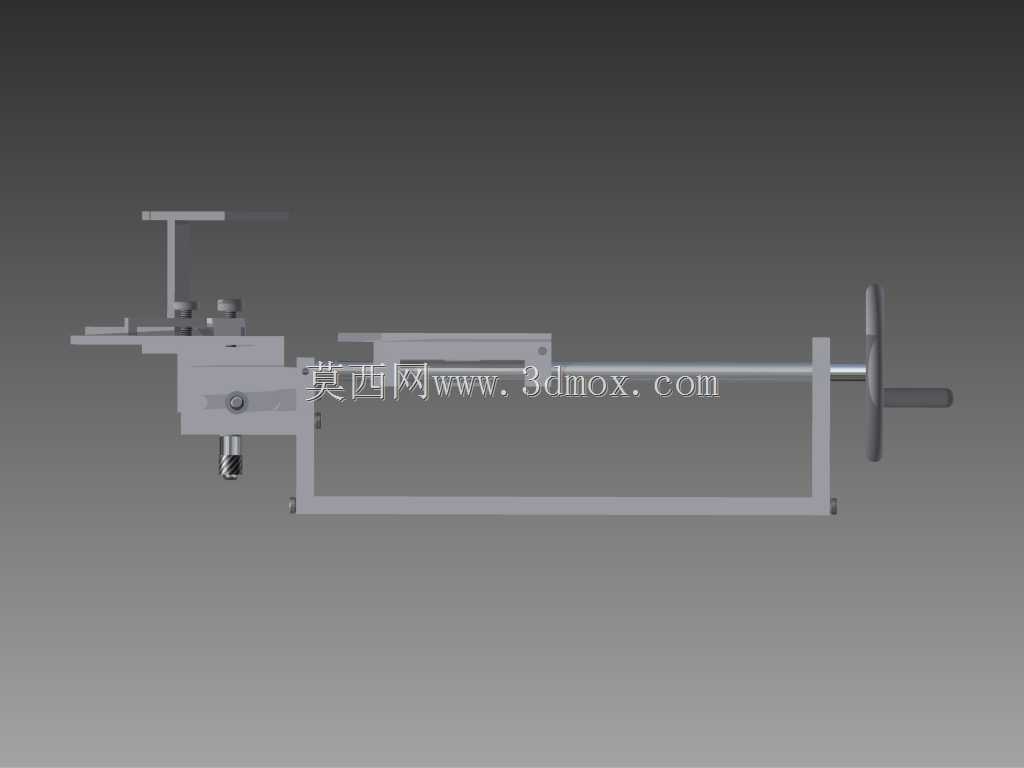

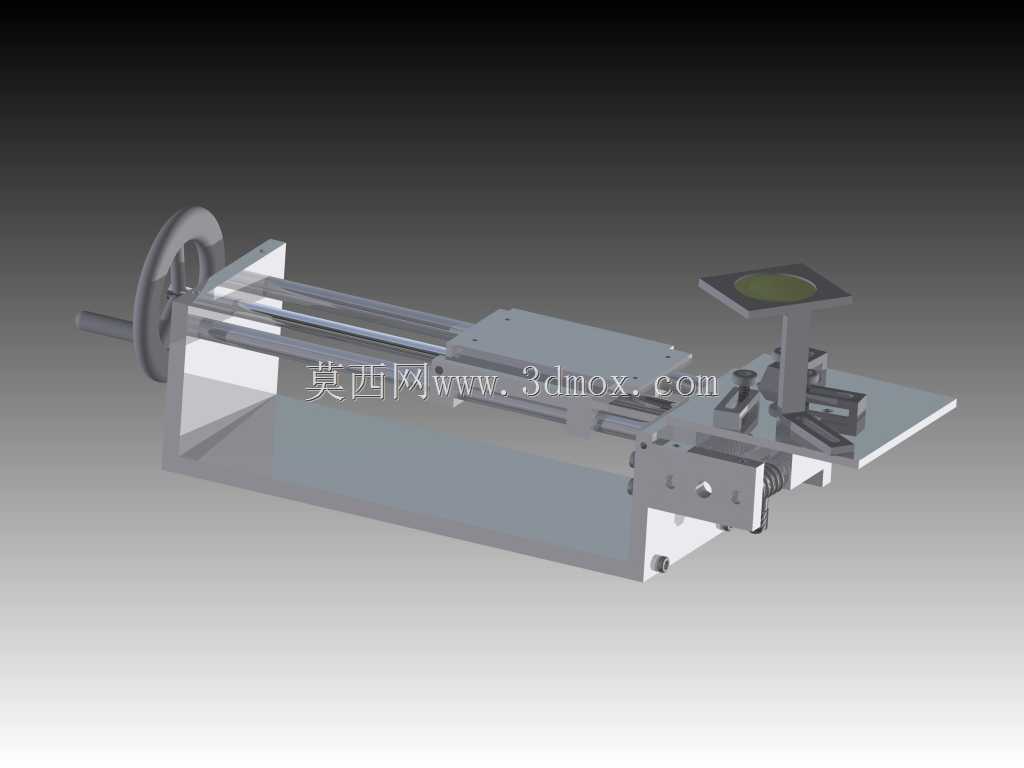

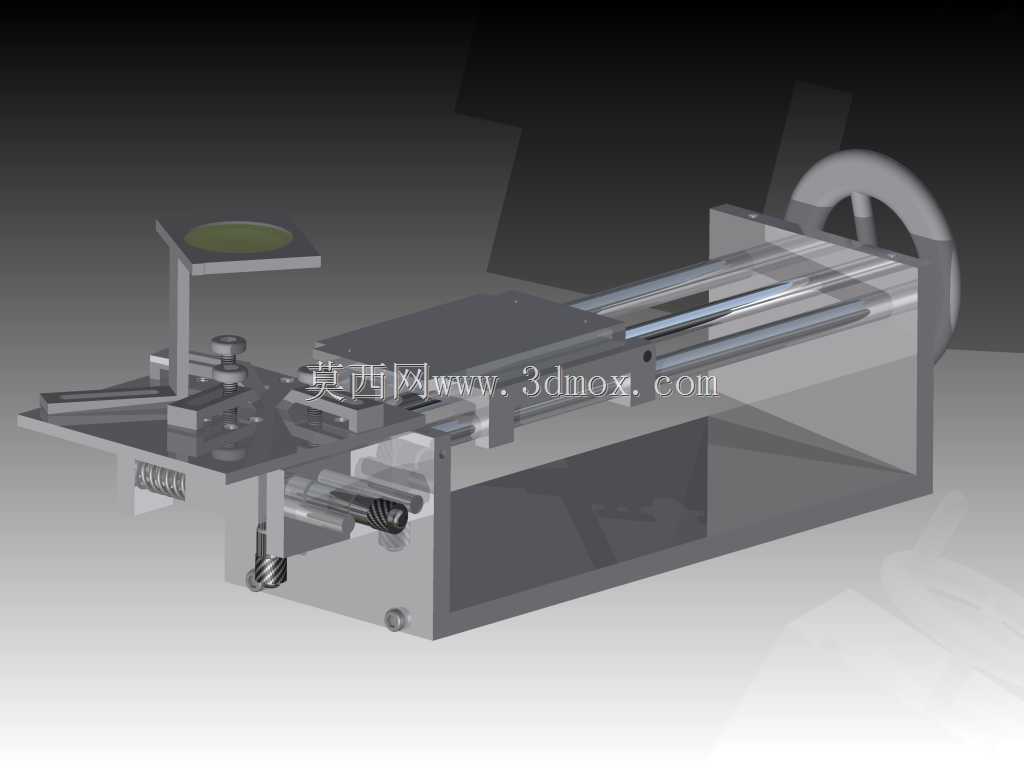

　　这款手动剥离力测试工装，主要面向电子辅料、胶粘制品、柔性覆材的剥离强度检测场景，常见于SMT产线辅料来料检验、胶粘带生产批次抽检、柔性线路板贴合牢度验证环节，可在不依赖气动或电动动力源的前提下，完成90度、180度常规剥离角度的力学测试作业。整体结构采用台式卧式布局，底部为一体化铣削成型的框架式基座，安装边界控制在长420mm、宽180mm、高210mm区间，可直接放置在常规检验工作台面上使用，无需额外打地脚固定，基座底部预留四个M6螺纹孔位，适配不同规格的防滑减震垫安装，也可根据现场需求加装固定压板锁附在工作台面，避免测试过程中设备移位影响数据准确性。

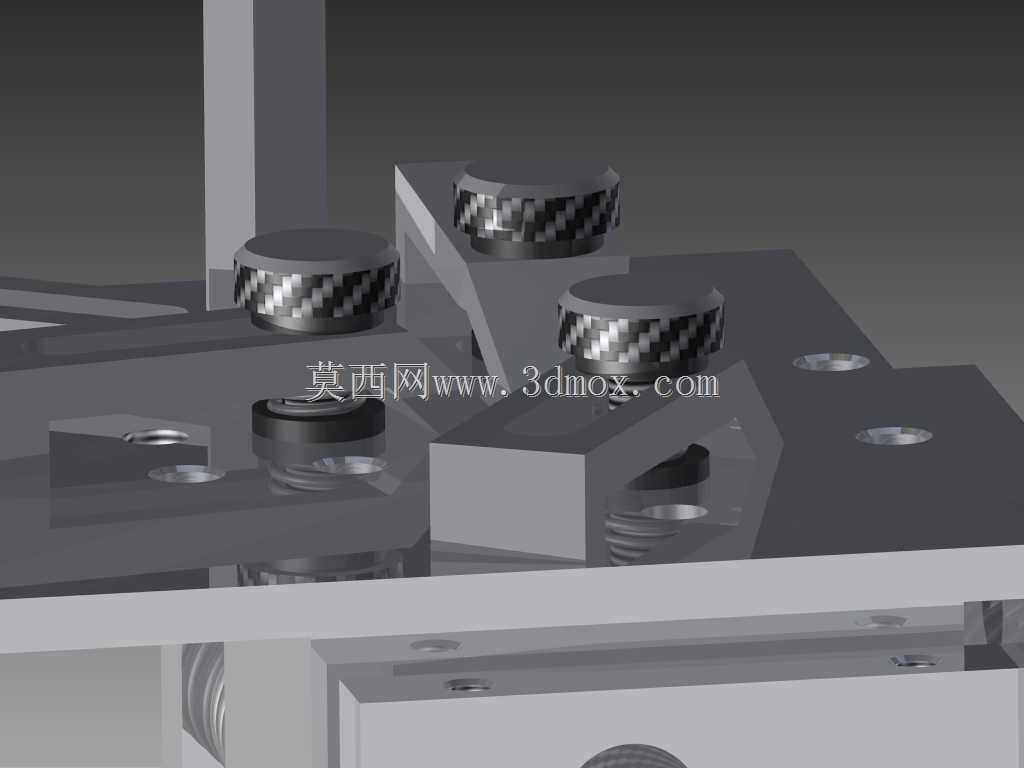

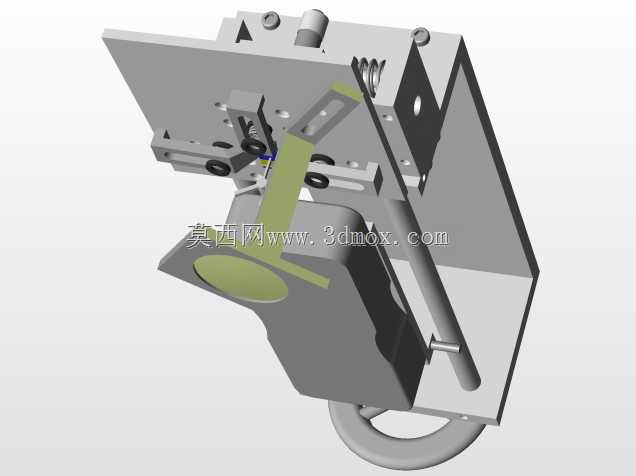

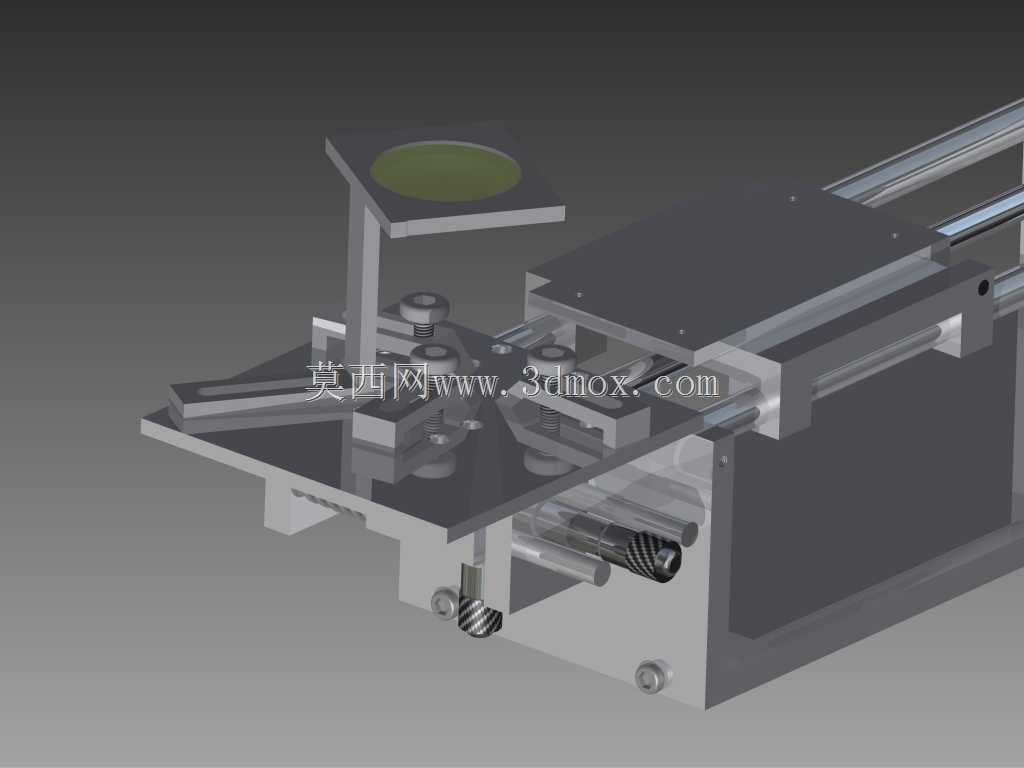

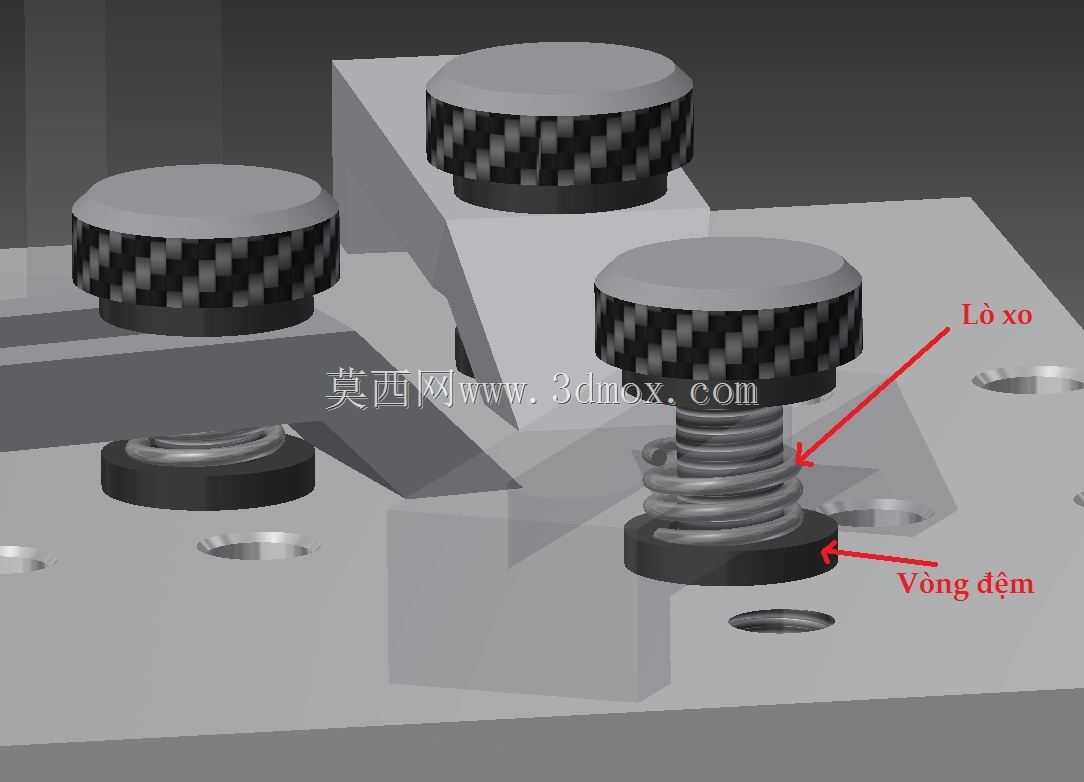

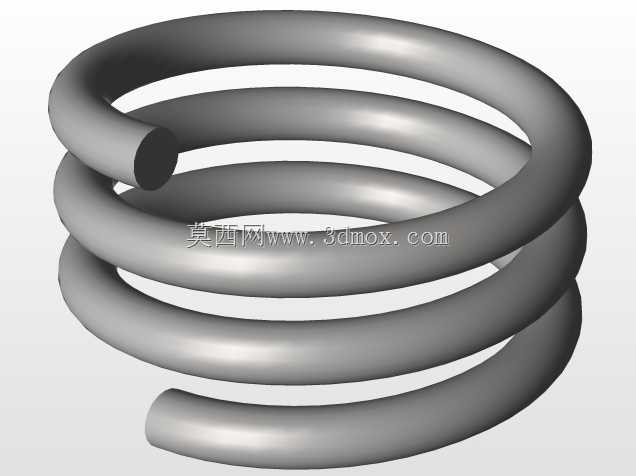

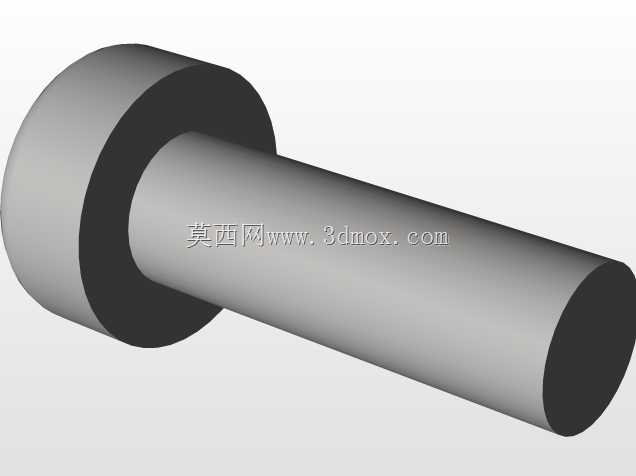

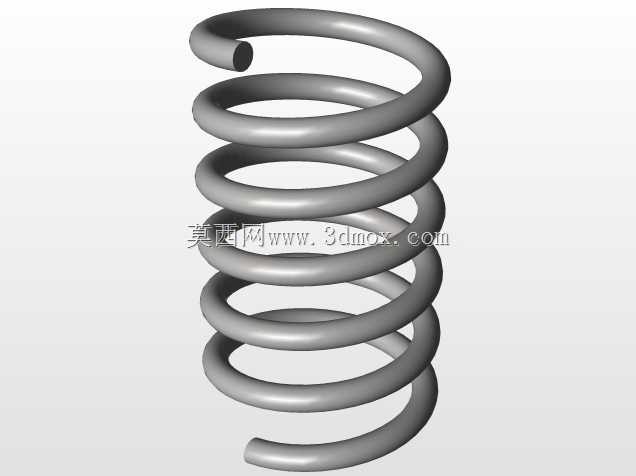

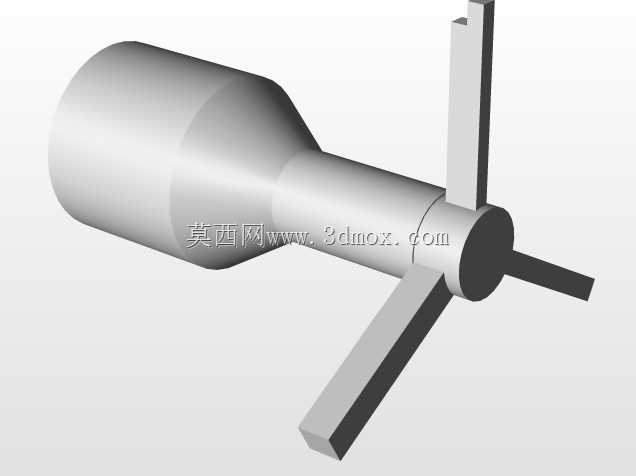

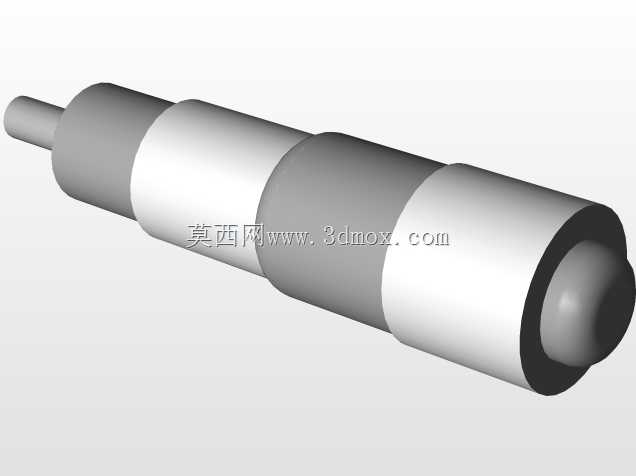

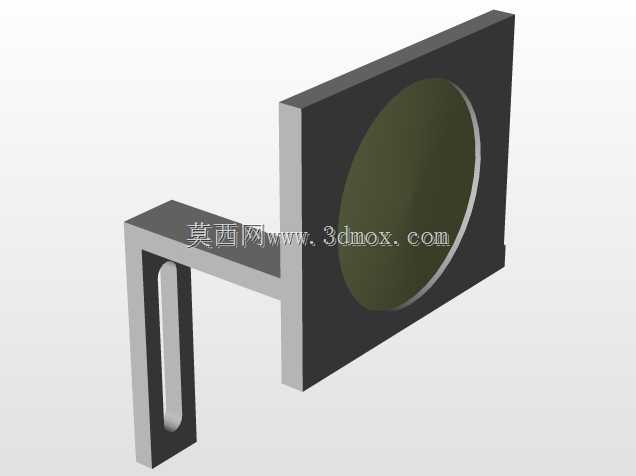

　　设备前端设置试样夹持工位，采用快动式偏心压块结构，可快速固定不同厚度的柔性试样基材，夹持面镶嵌防滑橡胶垫，既避免硬质夹头损伤薄型试样，也能防止测试过程中试样打滑；中部为滑动测试平台，搭配两根直线光轴导轨做水平导向，传动部分采用梯形丝杠配合手轮驱动，手轮转动一圈对应平台进给2mm，可实现匀速平稳的剥离动作，避免进给速度波动造成测试力值跳变；平台上方设置可调节高度的力值传感器安装位，可根据试样厚度调整剥离作用点高度，保证剥离角度始终符合测试标准要求。

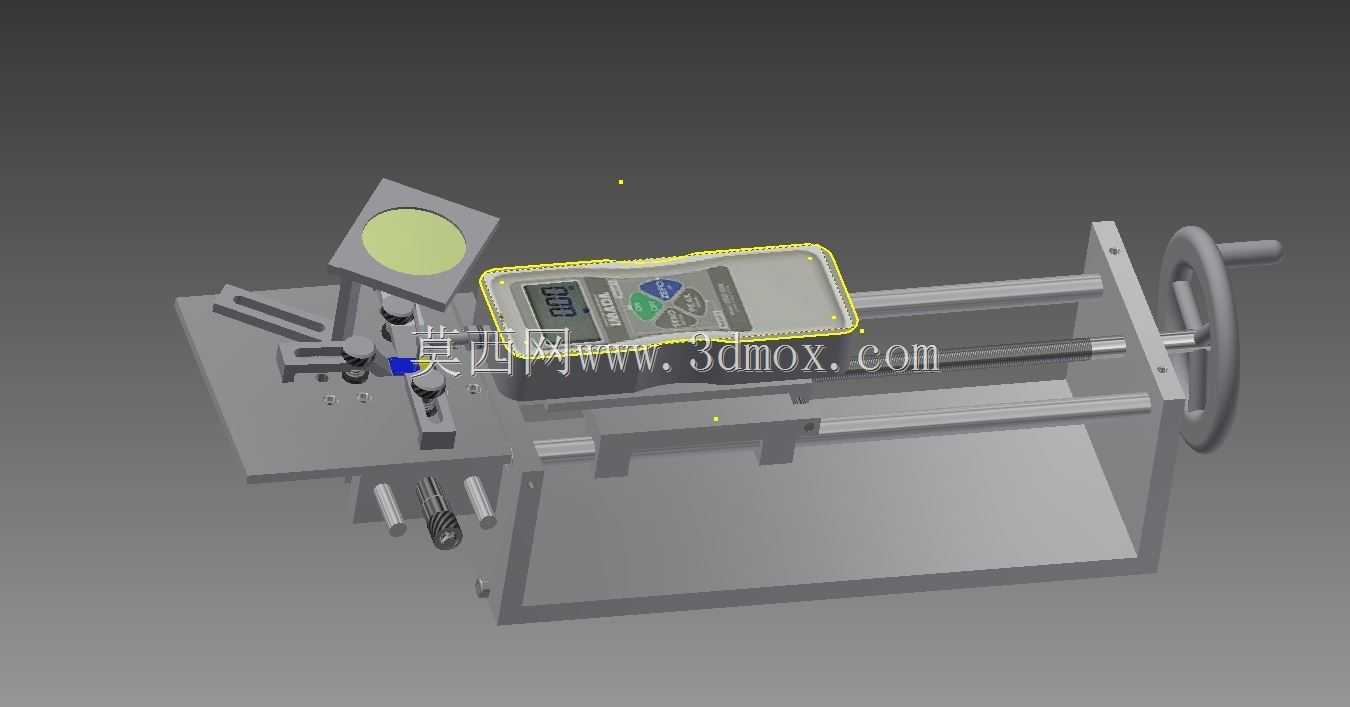

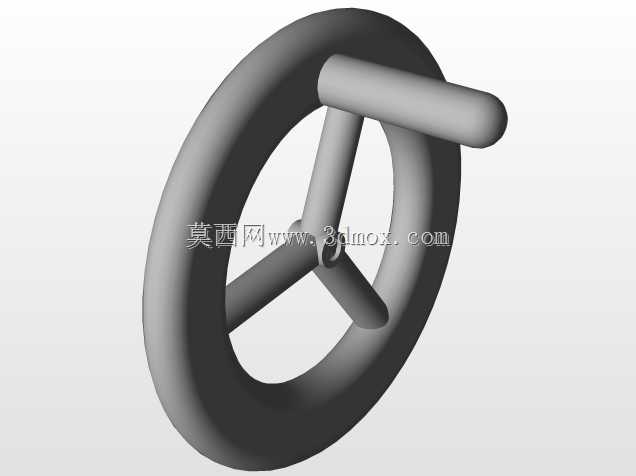

　　设计过程中优先考虑手动操作的人机合理性，手轮安装高度距离基座底面190mm，适配检验人员坐姿操作的手臂发力角度，所有操作部件均做圆角钝化处理，避免操作过程中剐蹭受伤；导轨、丝杠等运动部件均预留润滑注油孔，日常维护仅需定期涂抹润滑脂即可，无需复杂拆解保养。框架内部预留力值显示模块的安装空间，可直接搭配数显推拉力计使用，无需额外制作转接支架，滑动平台的行程设置为150mm，可覆盖绝大多数常规规格试样的剥离测试长度需求，针对超长试样也可通过多次移位装夹完成测试。设备后侧设置废料收集槽，测试完成后剥离下来的废膜、残胶可直接扫入槽内，方便检验工位的5S整理，夹持工位旁预留定位挡块安装槽，可针对固定规格的试样加装定位挡块，减少每次装夹的对位时间，提升批量检测的作业效率。
