小型手动金属板材折弯加工设备结构

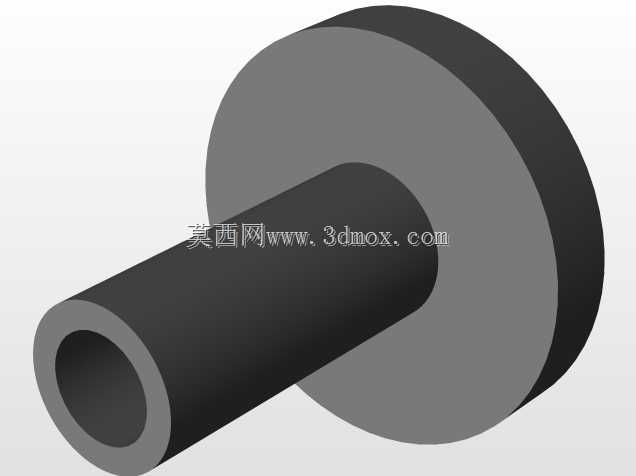

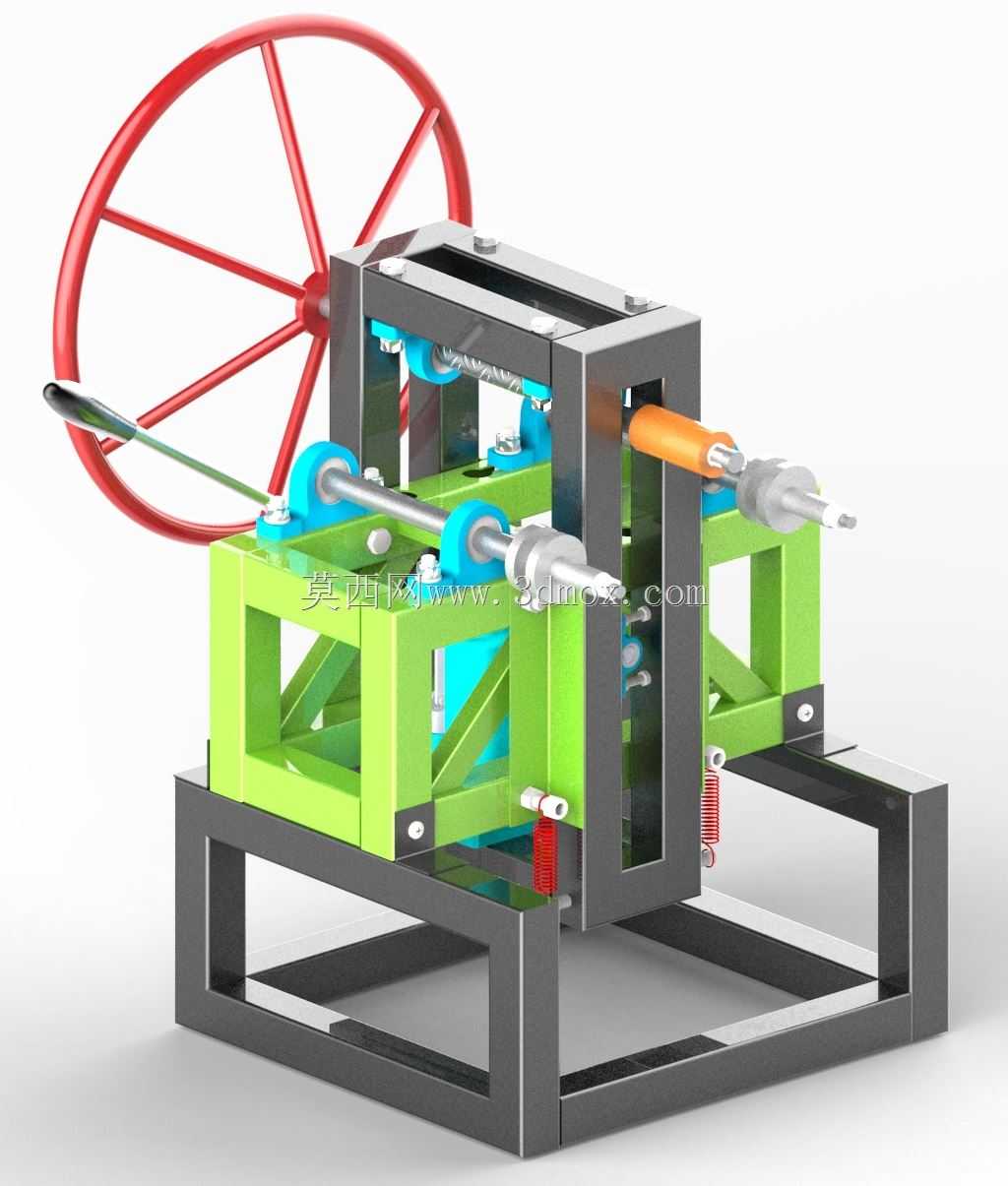

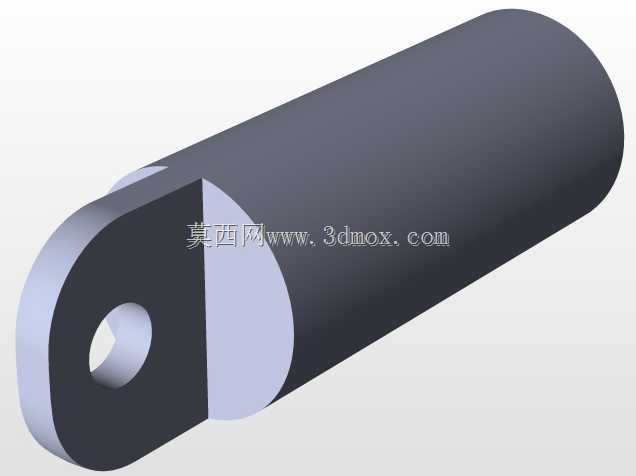

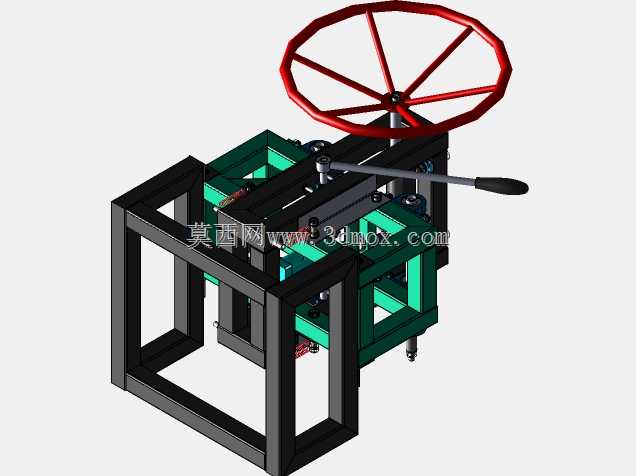

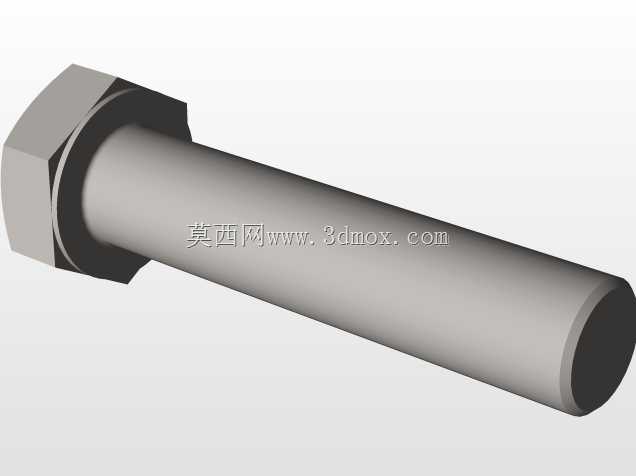

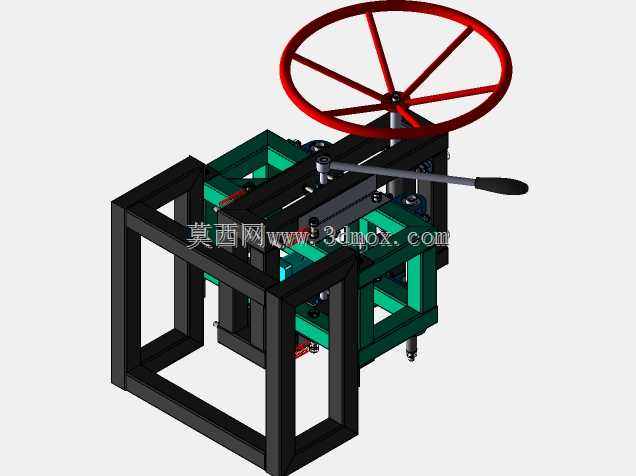

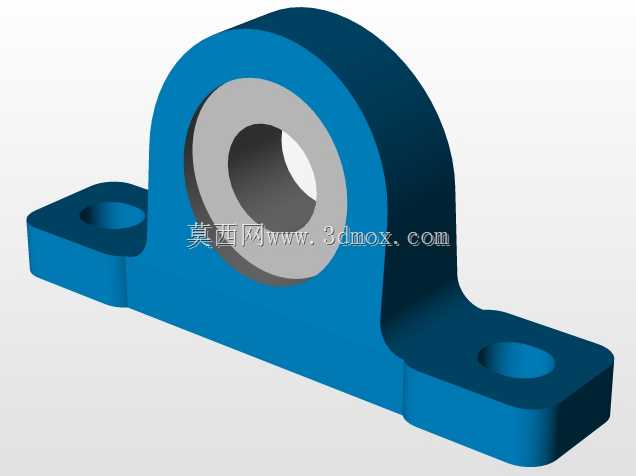

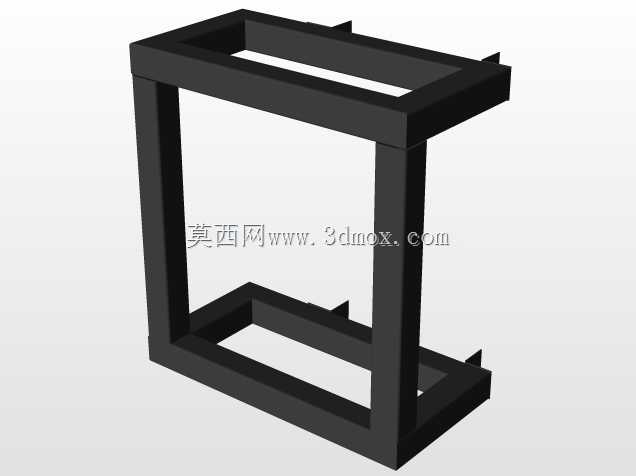

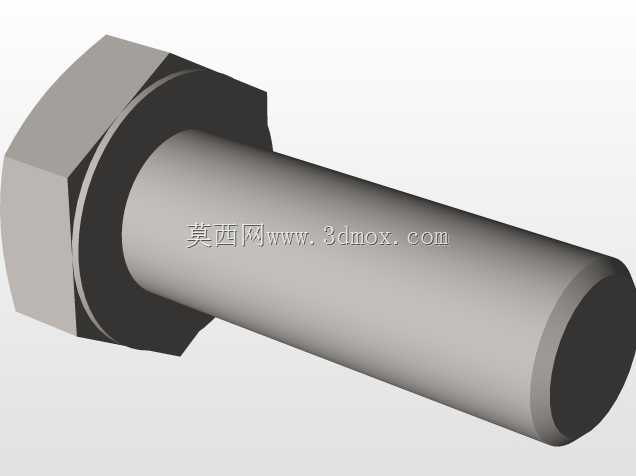

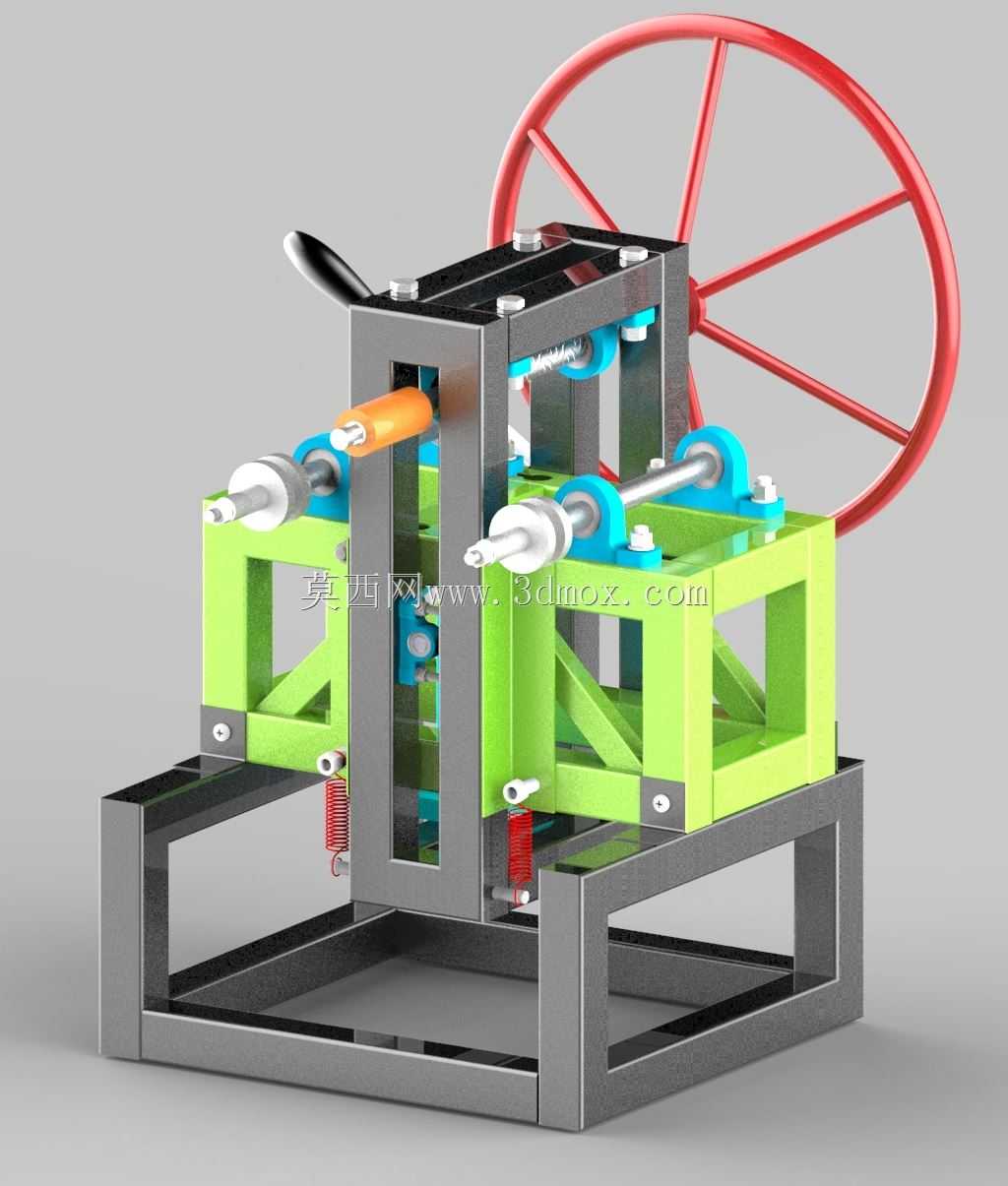

　　这款手动折弯设备主要面向小批量钣金加工、五金维修、教学实训等场景，在没有大型折弯设备的零散加工场景下，可完成薄金属板材的定角度折弯作业，适配厚度1mm以内的冷轧钢板、铝板、铜板等常见钣金材料，无需外接电源气源，仅靠手动操作即可完成加工，适合小型五金作坊、职校实训车间、设备维修班组这类加工批量小、折弯角度多变、作业场地受限的使用场景。设备整体采用框架式方管焊接底座，安装时仅需保证底座水平放置在稳固工作台面即可，无需额外打膨胀螺栓固定，整体占地尺寸约为长450mm、宽300mm、高380mm，操作侧预留至少200mm的手部操作空间即可满足使用需求，侧边手轮的转动半径为150mm，安装时需注意手轮侧预留不小于200mm的转动避让空间，

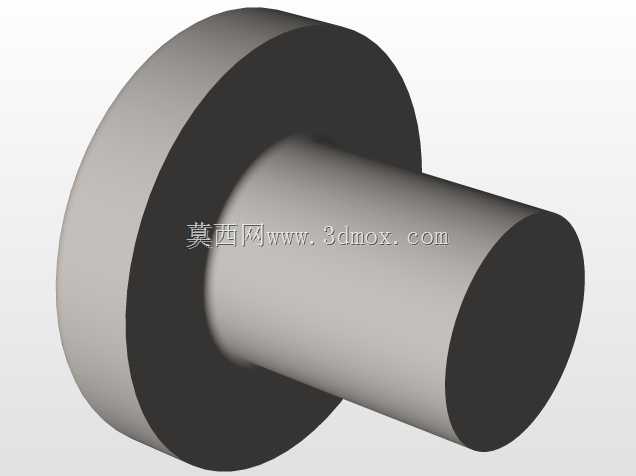

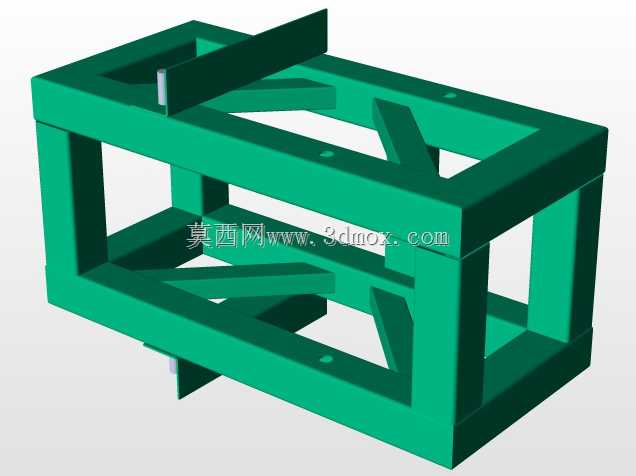

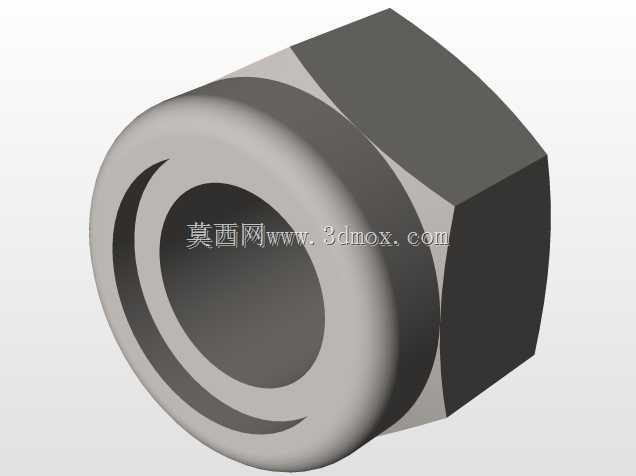

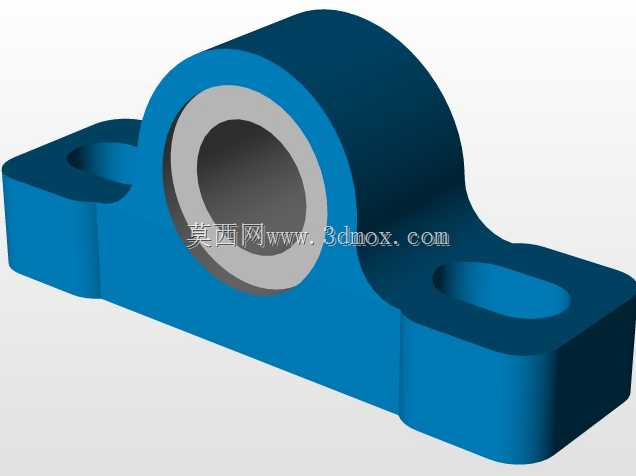

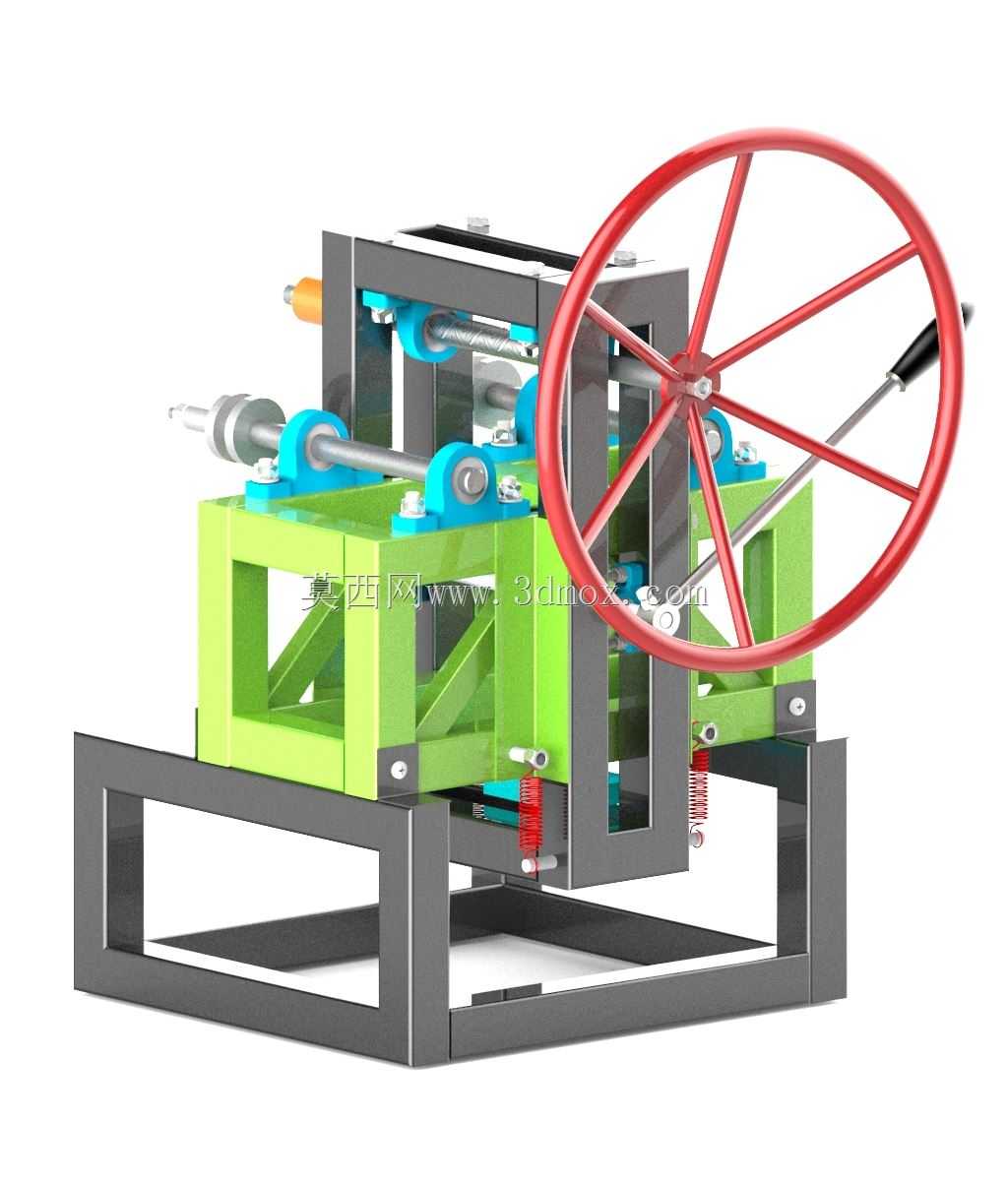

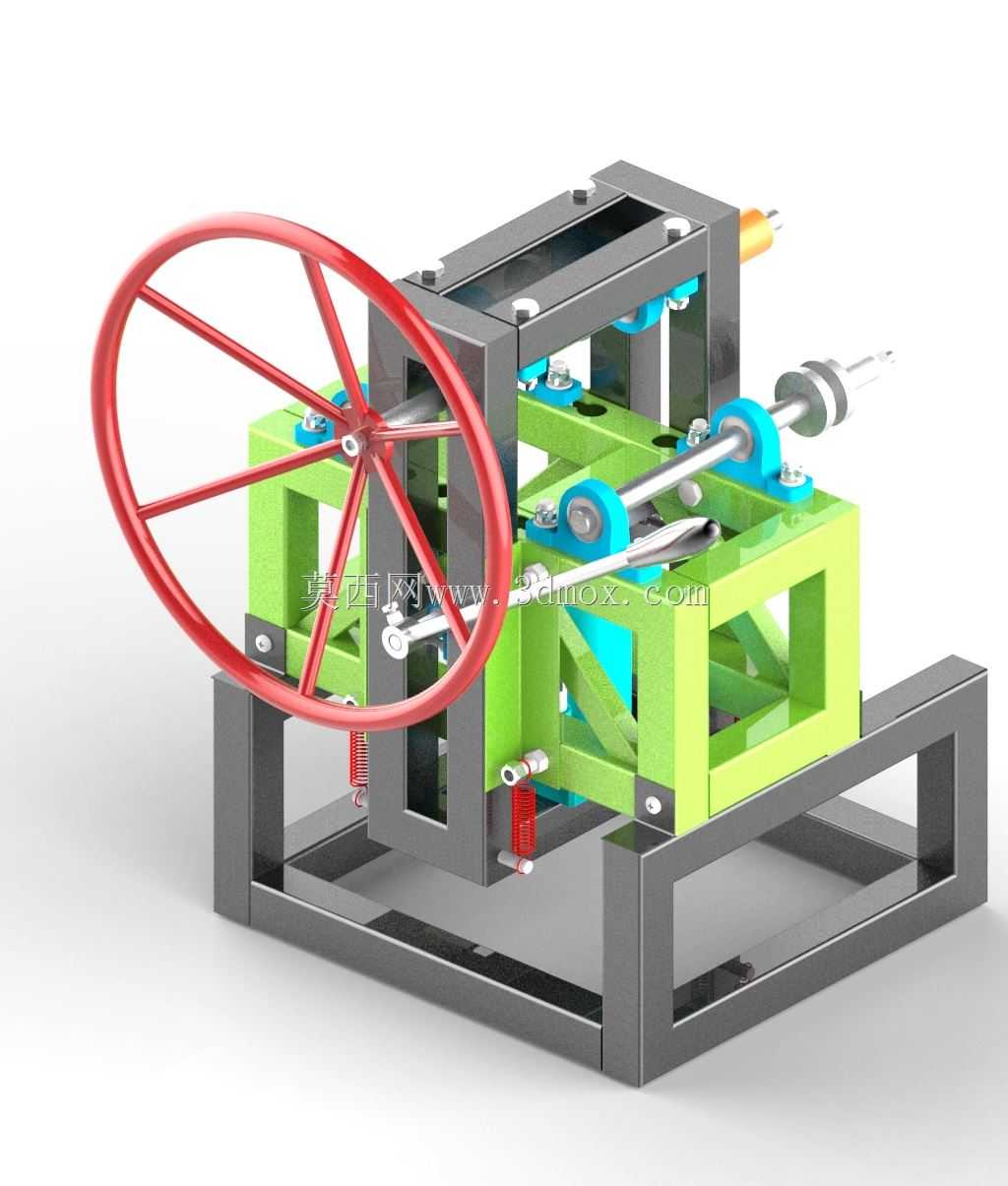

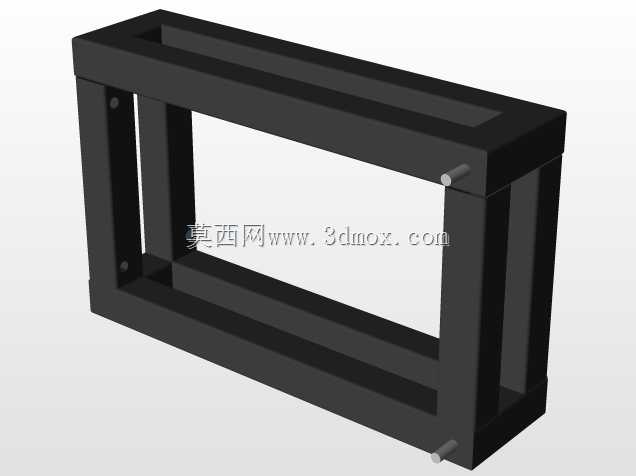

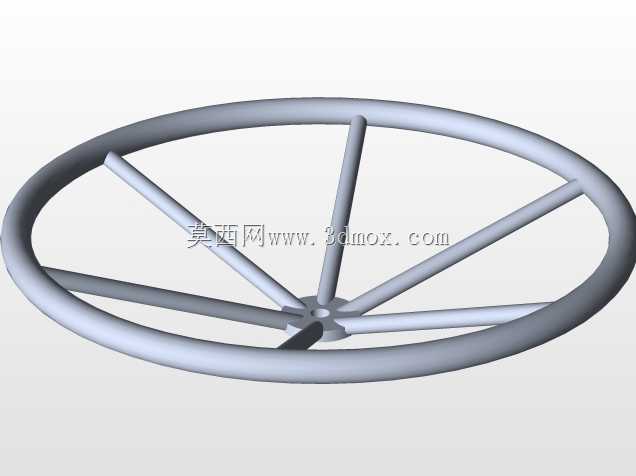

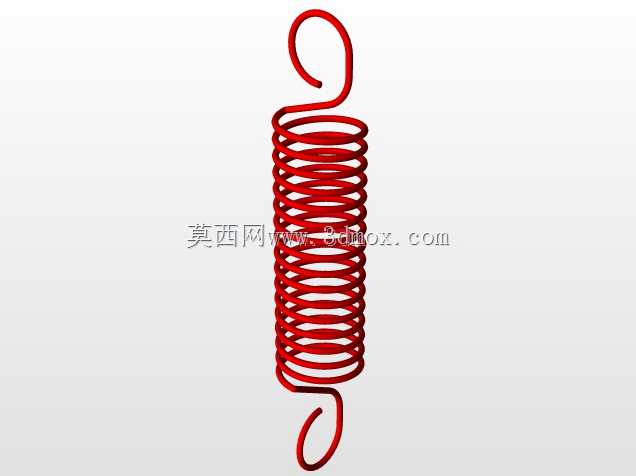

　　避免操作时手轮碰撞周边物体。设备的传动结构采用手轮配合丝杠进给的设计思路，通过大直径红色手轮降低操作时的输入力矩，操作人员无需施加过大的力即可带动压头完成进给动作，压头部分采用导向轴配合直线轴承做运动导向，保证压头下行过程中无偏摆，折弯角度可通过进给行程进行控制，机架部分采用钢板拼接式框架结构，兼顾结构刚性与轻量化，两侧的弹簧复位结构可在完成折弯操作后带动压头自动回位，减少操作人员的回程操作步骤。折弯工位设置有可调式定位挡板，可根据折弯边的长度需求快速调整定位位置，无需每次折弯前重新测量划线，提升小批量加工时的作业效率，设备的受力部位均做了加强筋设计，避免长期使用后机架出现变形导致折弯精度下降，所有运动副位置都预留了润滑注油孔，

　　日常维护仅需定期加注润滑脂即可保证运动顺畅，无需复杂的维保操作。不同于大型数控折弯设备的高投入、大占地要求，这款手动折弯设备的设计核心是在满足小工件折弯精度要求的前提下，尽可能降低设备的使用门槛与空间占用，针对日常加工中常见的小尺寸钣金件折弯需求，比如小型设备的外壳挡板、五金支架、接线铜排这类工件，都可以通过该设备完成折弯作业，操作时仅需将待加工板材放置在折弯工位，靠紧定位挡板后转动手轮带动压头下压，达到预设折弯角度后反向转动手轮，压头在弹簧作用下复位即可取出工件，整个操作流程无需专业培训即可快速上手，对于没有大型钣金加工设备的小型加工主体来说，能够有效解决零散小工件的折弯加工需求，减少外协加工的等待周期与加工成本。
