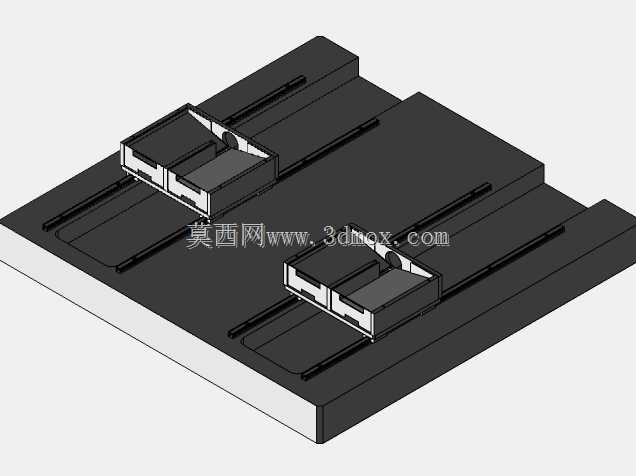

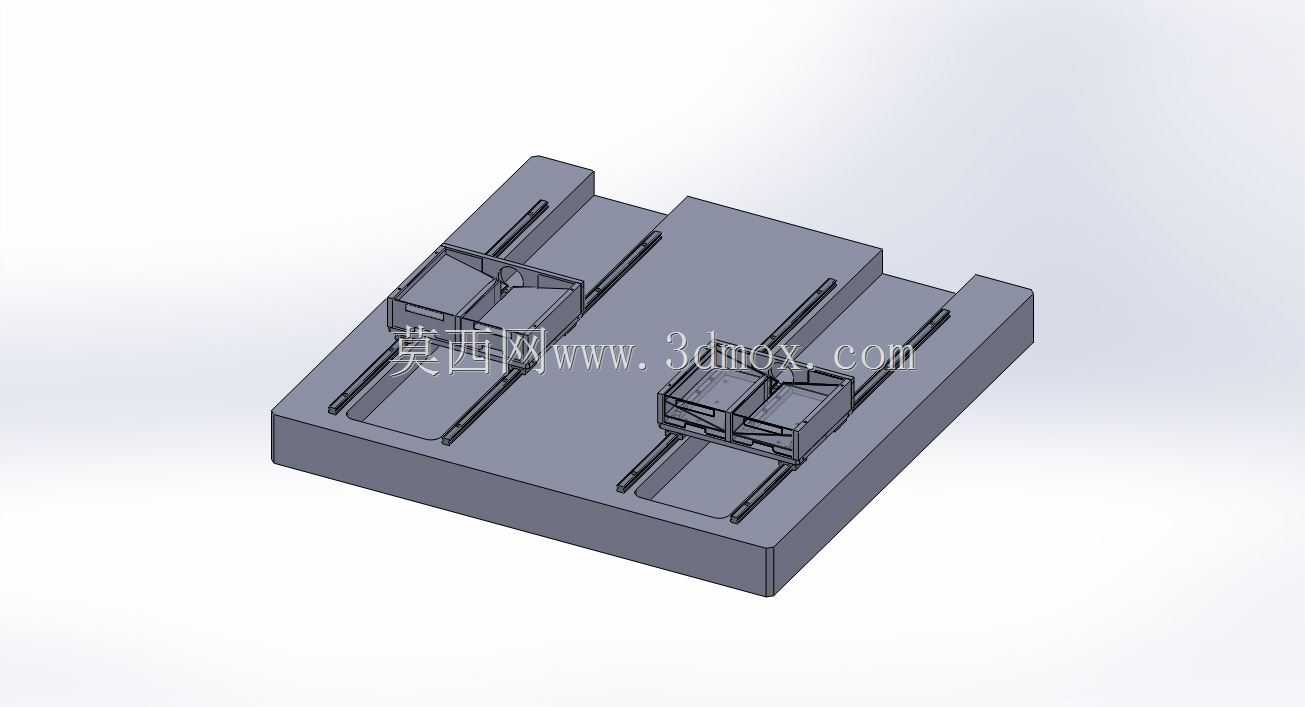

该结构主要应用于小型零部件装配、检测工序的工位流转场景,常见于消费电子配件、小型五金件的产线工位布局中,可实现两个载具工位沿直线方向的往复切换,匹配单工位作业时的上下料与加工并行需求,减少设备等待空程时间。底座采用整块板式结构设计,安装面预留充足的固定孔位,可直接通过螺栓锁紧在设备台架或者流水线作业台面上,安装边界需预留两侧导轨的维护空间,底座厚度根据承载需求设定,常规工况下可承载单工位5kg以内的工件与载具总重,不会出现长期使用后的形变问题。两条平行布置的直线导向结构采用嵌入式安装方式,导向面与底座上平面保持平行度公差在0.02mm以内,保证载具滑动过程无卡滞、偏磨问题,滑动行程根据工位间距设定,可覆盖两个作业位之间的距离需求,
两端设置硬限位结构,避免载具滑出导向行程。两个独立载具通过连接块与滑动副固定,载具上平面可根据待加工工件的外形定制定位槽或者夹紧结构,当前展示的框架式载具结构适配带框架的小型组件定位,载具与滑动副的连接采用可拆式设计,后续更换不同工件的载具时无需拆卸导轨,直接更换上部载具模块即可完成换型。设计过程中优先考虑了滑动过程的平稳性,两个载具的重心始终落在两条导轨的支撑范围内,不会出现偏载导致的滑动阻力增大问题,导轨的润滑槽预留位置在导向结构侧面,日常维护时无需拆卸上部载具即可完成润滑保养。整体结构无复杂传动部件,可搭配气缸或者手动推拉杆实现工位切换,结构故障率低,适配低速、轻载的工位流转需求,安装时需保证底座平面的平面度公差,避免导轨安装后出现扭曲导致滑动不畅,载具的定位基准面与底座安装面的垂直度公差控制在0.03mm以内,保证工位切换后作业位置的重复定位精度满足常规装配、检测工序的要求。
