双向外螺纹快插软管倒钩接头结构

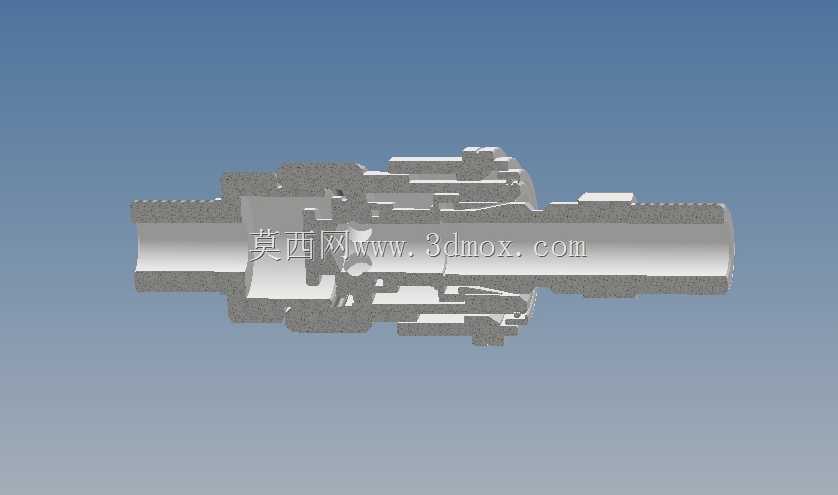

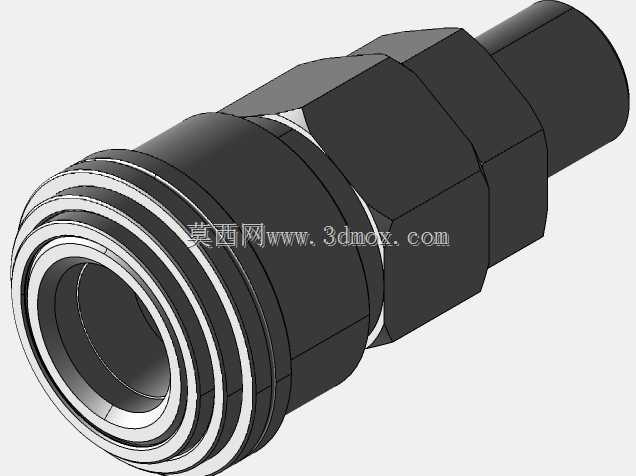

　　这类双向带外螺纹的快插式软管倒钩接头，在气动控制回路、低压流体输送管路、小型液压辅助回路里的应用十分普遍，尤其适合需要频繁拆装管路的工位，比如自动化生产线的气动工具接驳、实验台流体管路临时对接、小型设备的模块化气路连接场景，能大幅减少管路拆装的耗时，避免传统螺纹接头反复旋拧带来的密封件磨损、螺纹滑牙问题。从结构设计来看，接头两端采用标准外螺纹接口，可直接与设备端的内螺纹安装座对接，中间的快插锁紧结构内置弹性卡紧组件与密封胶圈，对接时只需将适配的软管倒钩端插入接口，卡紧组件会自动咬合软管外壁的倒钩结构，配合内置的O型密封圈实现端面与径向双重密封，无需额外缠绕生料带或加装密封垫片，正常工作压力下不会出现渗漏、脱管问题。

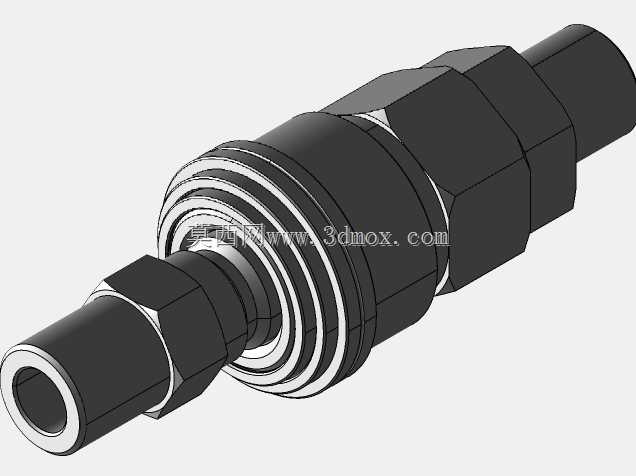

　　设计过程中需要重点把控几个核心尺寸边界：两端外螺纹的同轴度公差需控制在0.05mm以内，避免安装后出现管路别劲、密封面贴合不严的问题；中间快插腔体的内壁粗糙度要达到Ra1.6以下，减少密封圈往复插拔时的磨损量，延长接头的重复使用寿命；倒钩端的环形凸棱倾角设置为15度，既可以保证软管插入时的顺畅度，又能在管路受拉时形成足够的咬合力，防止受压状态下软管脱出。外形上整体采用阶梯轴式结构，中间的锁紧滚花段做了防滑网纹处理，手动插拔时无需借助扳手等工具，直接用手推拉即可完成锁紧与解锁操作，安装空间只需要预留接头本体长度加两端管路的弯曲半径即可，不需要额外预留扳手操作空间，非常适合安装空间紧凑的阀岛、小型动力单元周边的管路布局。

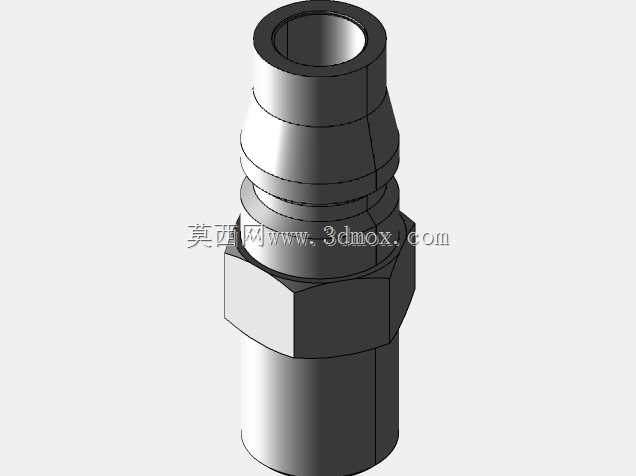

　　在实际选型适配时，需要注意两端外螺纹的规格要与设备安装座匹配，倒钩端的外径要与所选软管的内径过盈配合，过盈量控制在0.8-1.2mm之间，既保证安装时的插入力在可手动操作的范围内，又能保证长期使用下的连接可靠性，避免温度变化带来的软管材质热胀冷缩导致的连接松动。
