游艇船用可旋转通风排气装置设计

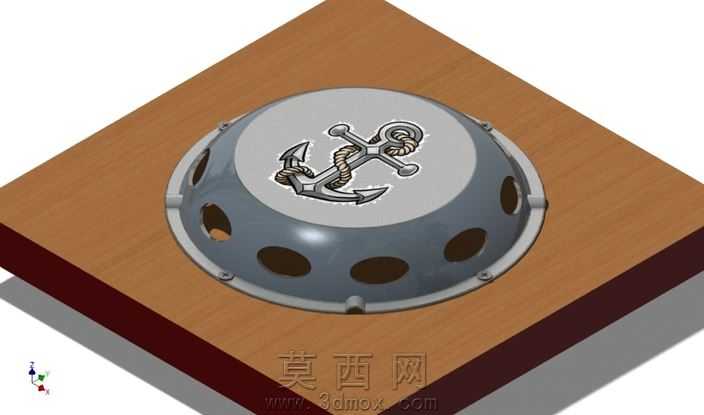

该作品为船用游艇通风排气构件的三维设计方案，建模阶段采用Autodesk Inventor完成全参数化建模流程，首先基于车载通风口的灵感提取核心功能逻辑，确定可360度旋转调节的核心结构，先绘制圆形底座的安装基准草图，通过拉伸、切除命令构建底座的法兰安装边，预留均匀分布的螺丝安装孔位，匹配船用甲板的安装固定需求。主体通风罩采用半球形曲面造型，通过旋转凸台命令生成基础曲面后，使用阵列切除命令在罩体侧面均匀开出椭圆形通风孔，保证排气通风的通量同时避免异物直接灌入。顶部圆形盖板区域通过草图绘制锚形装饰纹样，采用包覆命令将纹样贴合在盖板平面，还原船用配件的装饰属性。材质渲染阶段，通风罩主体采用哑光灰色ABS塑料材质，调整材质的粗糙度、反射率参数还原工程塑料的哑光质感，顶部盖板与底座法兰采用拉丝不锈钢材质，添加细微的拉丝纹理贴图与金属反射参数，模拟不锈钢构件的金属光泽与耐磨属性，安装基准面采用仿柚木甲板材质，添加木纹纹理与哑光漆面效果，还原游艇甲板的真实安装场景。结构设计上，核心的旋转调节结构采用间隙配合的装配逻辑，保证通风罩可绕中心轴自由旋转，使用者可根据风向需求任意调整通风开口的朝向，实现定向导风、排气的功能，鱼鳍状的导向结构与通风罩一体成型，无需额外装配零件，减少生产组装的工序。设计思路围绕船用场景的实用需求展开，兼顾功能实用性与外观装饰性，ABS塑料材质的选用可降低构件重量、避免海水腐蚀生锈，不锈钢材质的接触部件提升耐用性，整体造型圆润无尖锐棱角，适配游艇的休闲使用场景，所有零件的建模尺寸均符合常规船用通风配件的通用规格，可直接对接生产加工的参数需求，装配过程中验证了所有零件的干涉情况，确保旋转调节过程无卡滞、安装贴合度符合甲板安装的密封要求，渲染输出的效果图完整呈现了构件安装在游艇甲板上的最终视觉效果，清晰展示了材质区分与结构细节。
