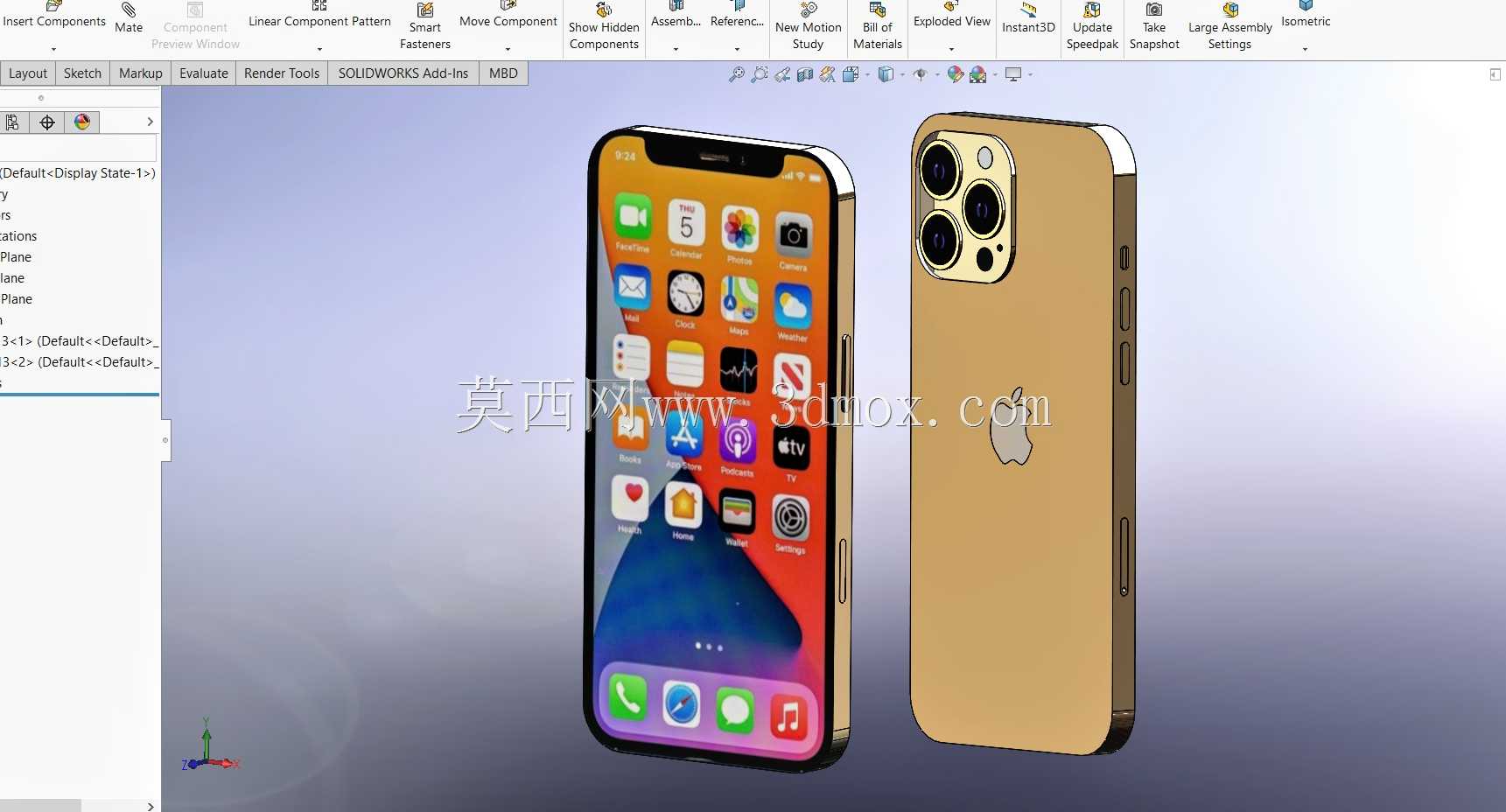

智能手机整机外观与内部结构三维设计

　　本次完成的智能手机三维结构设计，首先从手持握持的人体工学边界切入，整机厚度控制在日常单手握持的舒适区间，侧边按键的凸起高度、按键间距均按照成年用户拇指操作的覆盖范围做了排布，避免误触的同时保证按压反馈的行程合理性。机身中框采用圆弧过渡处理，衔接正面屏幕盖板与背面玻璃背板，所有棱边均做了0.2mm的倒角去锐处理，既避免装配过程中的应力集中，也提升长期握持的触感舒适度。背面摄像头模组采用凸起式集成设计，模组外圈做了金属保护圈结构，保护圈高出镜头镜片0.3mm，可在桌面平放时避免镜片直接接触摩擦面，模组内部的多摄像头、闪光灯、传感器的排布严格对齐PCB板的接插件位置，预留了FPC柔性排线的弯折空间，

　　避免组装时排线过度弯折导致的信号传输故障。正面屏幕采用窄边框全面屏设计，顶部开槽区域集成前置摄像头、听筒与光线距离传感器，开槽区域的密封结构做了阶梯式卡位设计，可配合防水胶圈实现日常泼溅防护，屏幕与中框的装配预留0.1mm的点胶槽位，点胶宽度控制在0.8mm，兼顾粘接强度与后期维修拆解的可行性。内部结构层面，电池仓采用居中排布设计，仓体四周预留1mm的缓冲泡棉安装空间，可吸收日常跌落时的冲击能量，主板区域按照元器件的高度差做了分层避让，高功耗芯片的位置对应背面石墨散热贴的覆盖区域，保证热量传导路径的顺畅。侧边的SIM卡槽、静音拨杆、音量按键与电源按键均做了独立的密封胶圈安装位，按键内部的弹片触点位置预留了0.05mm的装配公差，

　　避免长期按压后出现的卡滞问题。底部的扬声器开孔、充电接口、麦克风开孔均做了内部防尘网的安装卡位，开孔的孔径与排布兼顾出声效率与防尘能力，充电接口的固定位采用金属嵌件设计，可承受至少10000次的插拔疲劳测试。从应用场景来看，该模型可用于消费电子结构设计的教学演示、手机配件开发的适配验证、外观手板制作的结构参考，建模过程中所有的装配间隙、壁厚参数均参考量产机型的工艺标准，机身壁厚均匀控制在0.7mm-0.9mm之间，避免注塑成型时出现的缩痕、翘曲问题，所有卡扣结构的扣合量均设置为0.15mm，既保证装配后的连接强度，也可实现无损伤拆解。摄像头模组的装饰件与背板的装配采用定位柱加背胶的双重固定方式，定位柱的直径与孔位采用间隙配合，

　　装配公差控制在0.02mm以内，保证装饰件安装后无偏移、无高低差。机身内部的天线断点位置做了绝缘材料的填充槽位，避免金属中框对信号的屏蔽影响，天线馈点的位置对应主板上的天线弹片，预留0.2mm的接触压缩量，保证信号连接的稳定性。
