Solidworks机械台钳运动结构三维设计

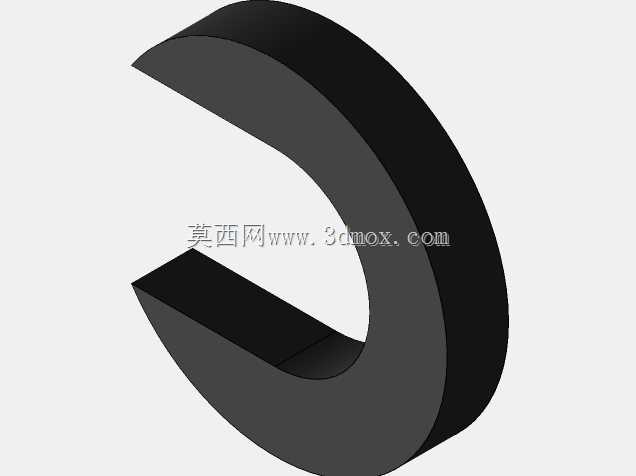

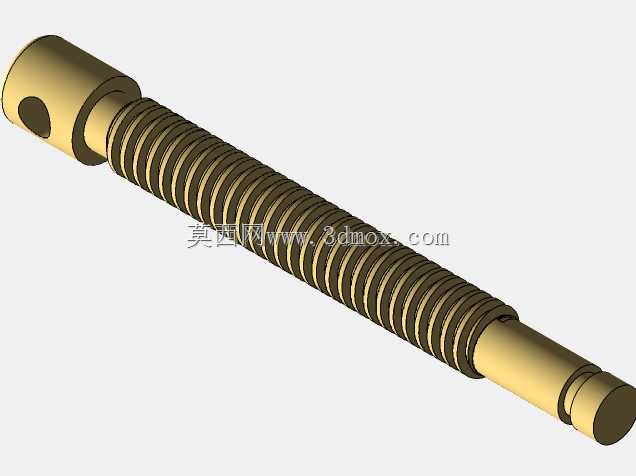

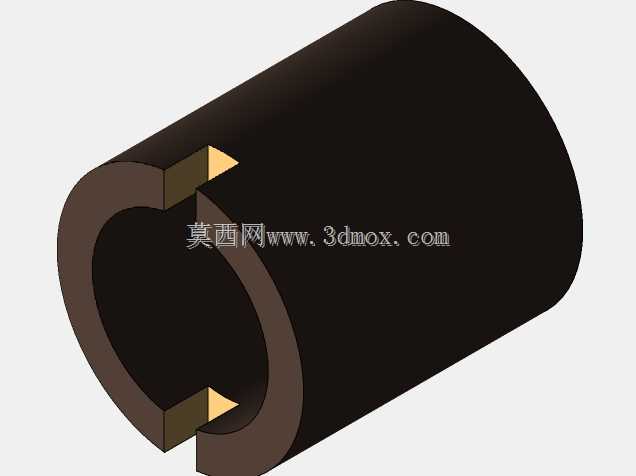

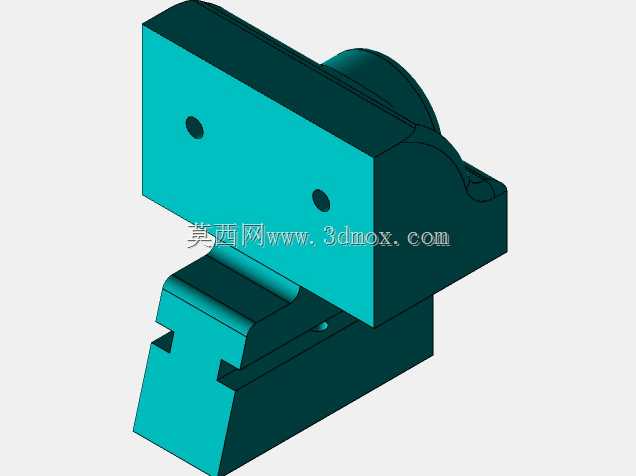

　　这款台钳是钳工工位、小型机加工场景里最常用的夹持工装，日常用于固定待加工的金属、非金属工件，适配锉削、锯切、小型钻孔、攻丝、零件修配等多类工序，不管是维修车间的零散零件修配，还是教学实训场景的钳工操作练习，或是小型加工点的单件小批量工件装夹，都能稳定提供可靠的夹持力，避免加工过程中工件移位导致的尺寸偏差、加工报废问题。从结构设计逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，核心传动为梯形丝杠副，梯形螺纹的自锁特性是设计核心考量点——当转动手柄带动丝杠旋转时，活动钳身沿钳身导轨做直线进给，夹紧工件后螺纹副可实现自锁，不会因为加工过程中的振动、切削力反向作用导致钳口松脱，这一点相比普通三角螺纹传动的夹持结构，可靠性提升非常明显，

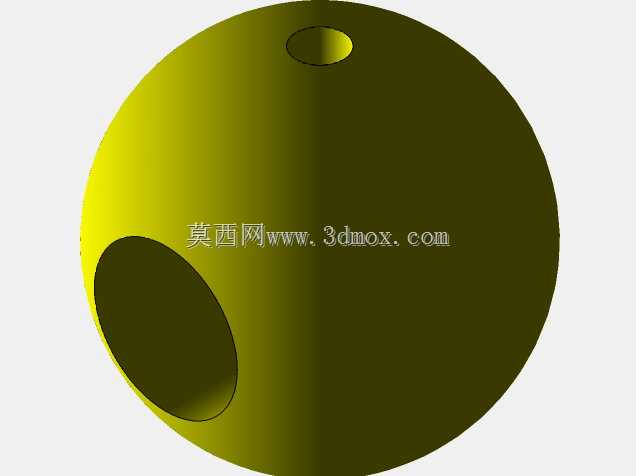

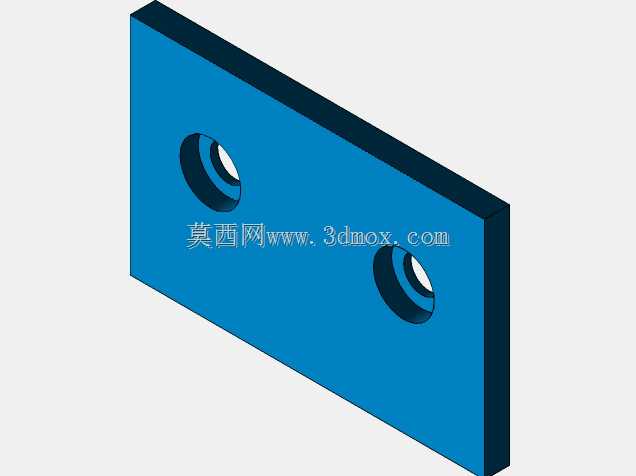

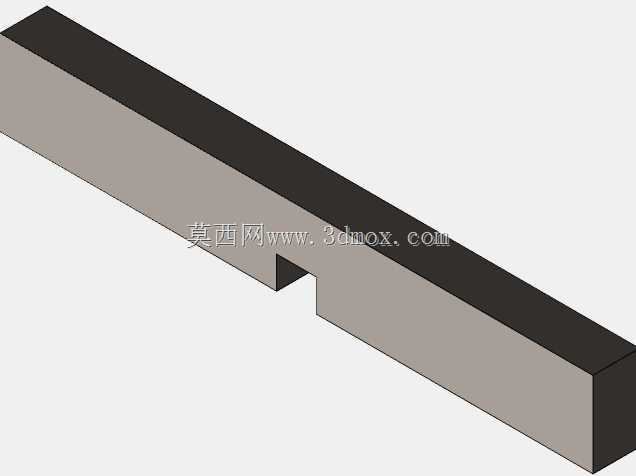

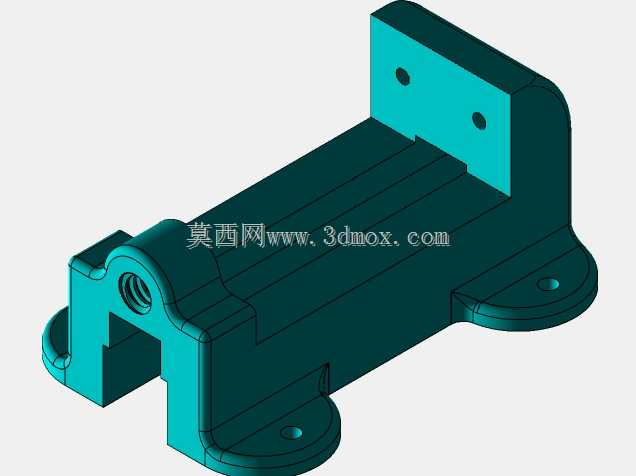

　　完全能覆盖常规轻载加工场景的夹持需求。钳口部分设计了可更换的齿面钳口板，通过内六角螺钉固定在钳身和活动钳身上，长期使用齿面磨损后可快速更换钳口板，无需整体报废台钳，有效降低长期使用的维护成本；齿面的纹路设计经过考量，既可以通过咬合增大与工件表面的摩擦力，避免夹持打滑，又不会在软质工件表面留下过深的压痕，针对铜、铝、塑料等软质工件加工，还可以自行加装铜质或者尼龙材质的软钳口垫，拓展夹持适配范围。安装边界上，钳身底座设计了两个对称的长条形安装孔，可通过T型螺栓或者膨胀螺栓固定在钳工工作台、机床辅助工作台面上，长孔设计预留了一定的安装位置调整余量，不需要极高的台面开孔精度就能完成固定；整体外形尺寸适配常规钳工工位的安装空间，

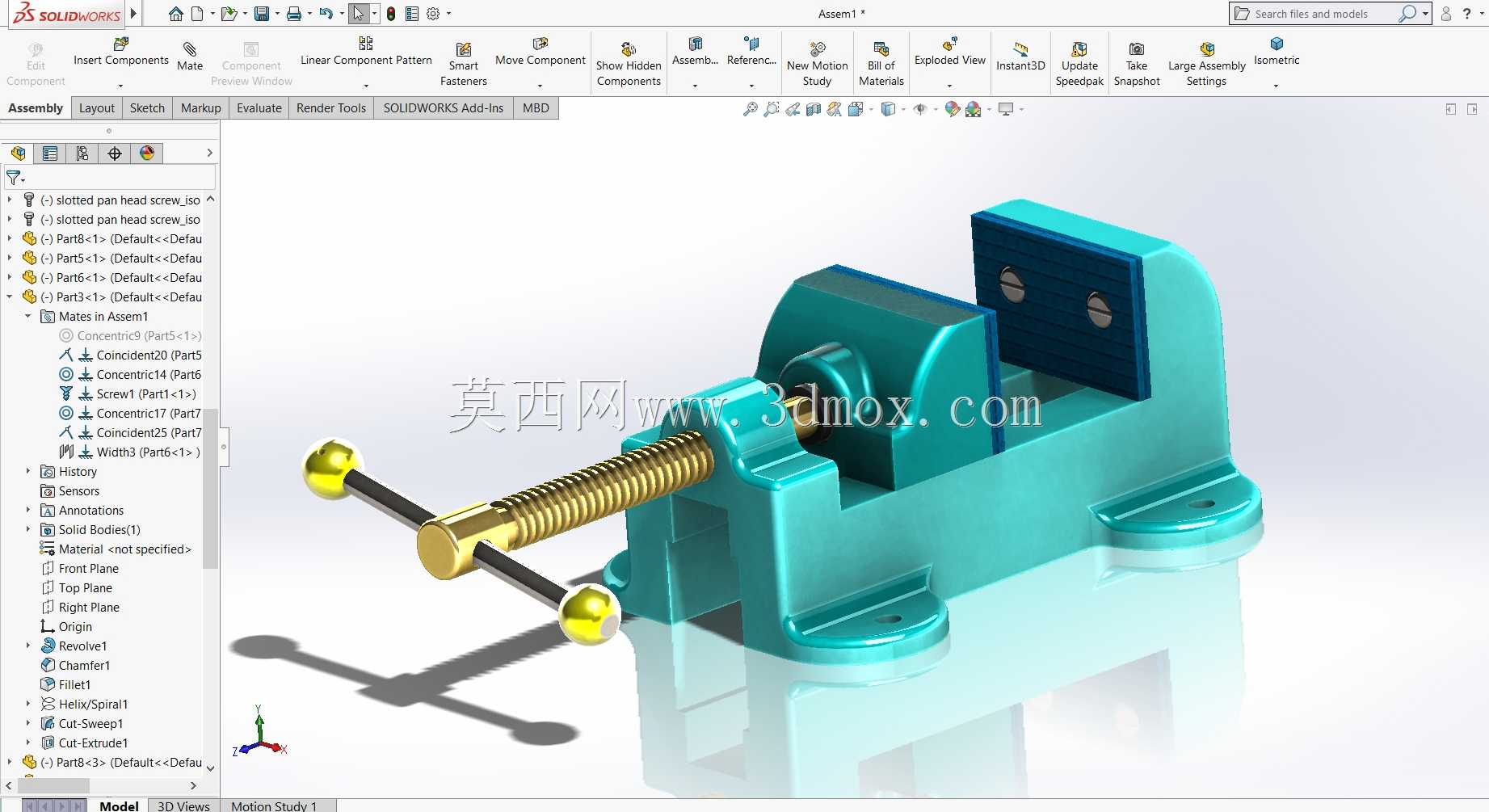

　　不会占用过多工作台操作面积，同时钳身的最大开口行程覆盖了常规小型零件的夹持尺寸范围，手柄的转动半径设计兼顾了操作省力性和空间占用，转动手柄时不会和台面上的其他工具、工装发生干涉。从运动仿真的设计细节来看，建模过程中对丝杠与活动钳身的螺旋配合、活动钳身与固定钳身的滑动配合、手柄与丝杠端部的固定配合都做了精准的约束设置，运动过程中无干涉、无卡顿，可直观演示台钳从完全张开到完全夹紧的全行程动作，能直接用于工装原理教学、新员工结构认知培训，也可作为非标工装设计时夹持模块的参考原型，设计人员可基于该基础结构，根据实际加工场景的夹持力需求、工件尺寸范围调整丝杠直径、钳口宽度、钳身高度等参数，快速衍生出适配不同场景的专用夹持工装。钳身整体采用一体式铸造结构的建模逻辑，壁厚均匀过渡，避免应力集中，导轨面的配合间隙设计预留了实际加工时的刮研余量，完全符合实际工装的加工工艺要求，不是仅做外观展示的概念模型，所有结构特征都对应实际加工生产的可行性。
