直列四缸柴油机曲柄连杆机构结构展示

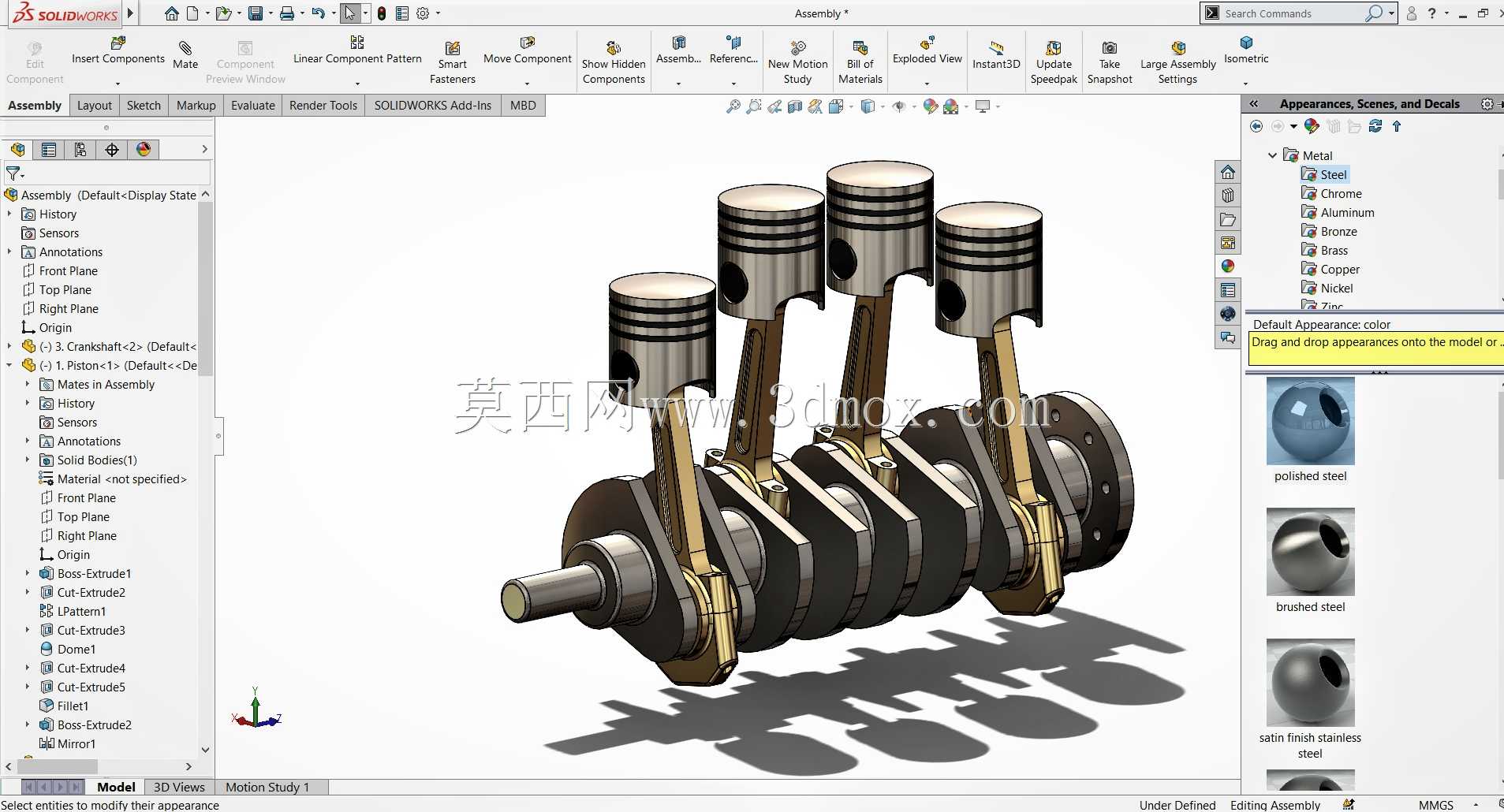

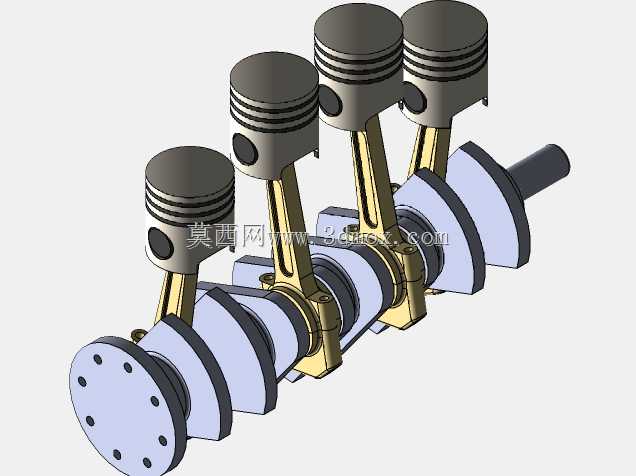

　　这套直列四缸动力核心的结构模型，完整还原了内燃机往复运动转换为旋转输出的核心传动链路，在商用车动力总成、小型工程机械动力单元、固定式发电机组的前期结构匹配阶段，这类完整的曲柄连杆装配体能帮结构工程师快速完成缸体布局校核、运动干涉排查，省去从零搭建基础运动构件的重复工作量。从实际装机的适配逻辑来看，四缸直列布局是当前中小排量柴油机应用最广的结构形式，相比三缸机型拥有更优的运转平顺性，相比六缸机型又能压缩整机轴向尺寸，适配更多紧凑型动力舱的安装需求，这套模型里的活塞采用了典型的三道环槽设计，分别对应气封、油环的安装位，活塞销座的加强筋结构完全参照量产机型的受力逻辑设计，能直观展示往复运动过程中活塞侧推力的传递路径。

　　曲轴部分采用了全支撑结构设计，每个连杆轴颈两侧都设置主轴颈承载，对应四缸机1-3-4-2的点火顺序做了平衡重的匹配设计，能在建模阶段直接模拟不同转速下的离心力平衡状态，给后续飞轮、减震皮带轮的匹配设计提供基础参考。连杆部分采用了斜切口大头设计，方便在缸径有限的情况下完成曲轴装配，杆身的工字截面结构完全按照抗弯抗扭的受力需求做了优化，能直观展示连杆小头与活塞销、大头与连杆轴颈的配合间隙边界。在实际的工程设计流程中，这类完整的装配模型可以直接导入整机装配环境，核对活塞在上止点、下止点位置时与气门、缸盖燃烧室的安全间隙，也能快速提取曲轴输出端的安装法兰尺寸、主轴颈的同轴度基准，给后续缸体主轴承座的设计、油道布局提供尺寸参考。

　　不少做内燃机课程设计、小型动力改装的从业者，也会借助这类成熟的结构模型理解曲柄连杆的运动逻辑，避免在基础结构设计上出现原理性错误，比如活塞行程与曲轴回转半径的匹配关系、连杆摆动角度对缸套侧向磨损的影响这类核心参数，都能通过模型的运动仿真直接得到直观反馈，不用再通过抽象的公式计算去脑补运动状态。模型里每个构件的装配约束都完全按照实际装机的配合关系设置，比如活塞销与连杆小头的转动配合、曲轴主轴颈与缸体主轴承座的转动约束、活塞与缸套的滑动约束，都能直接用于后续的运动学仿真分析，不用重新拆解构件重新添加配合关系，能大幅缩短前期方案设计的周期。
