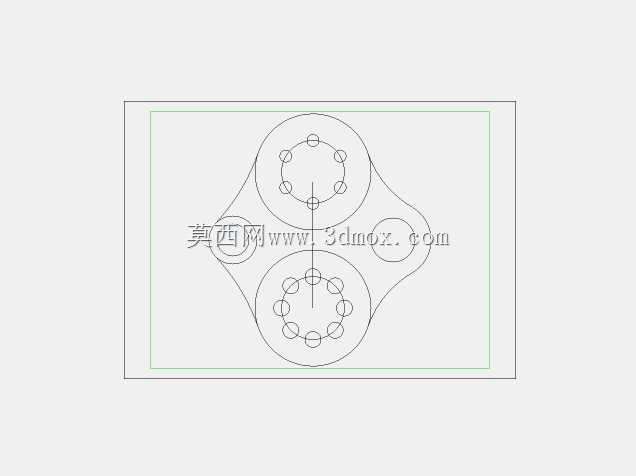

对称多孔圆弧连接法兰盘二维练习图纸

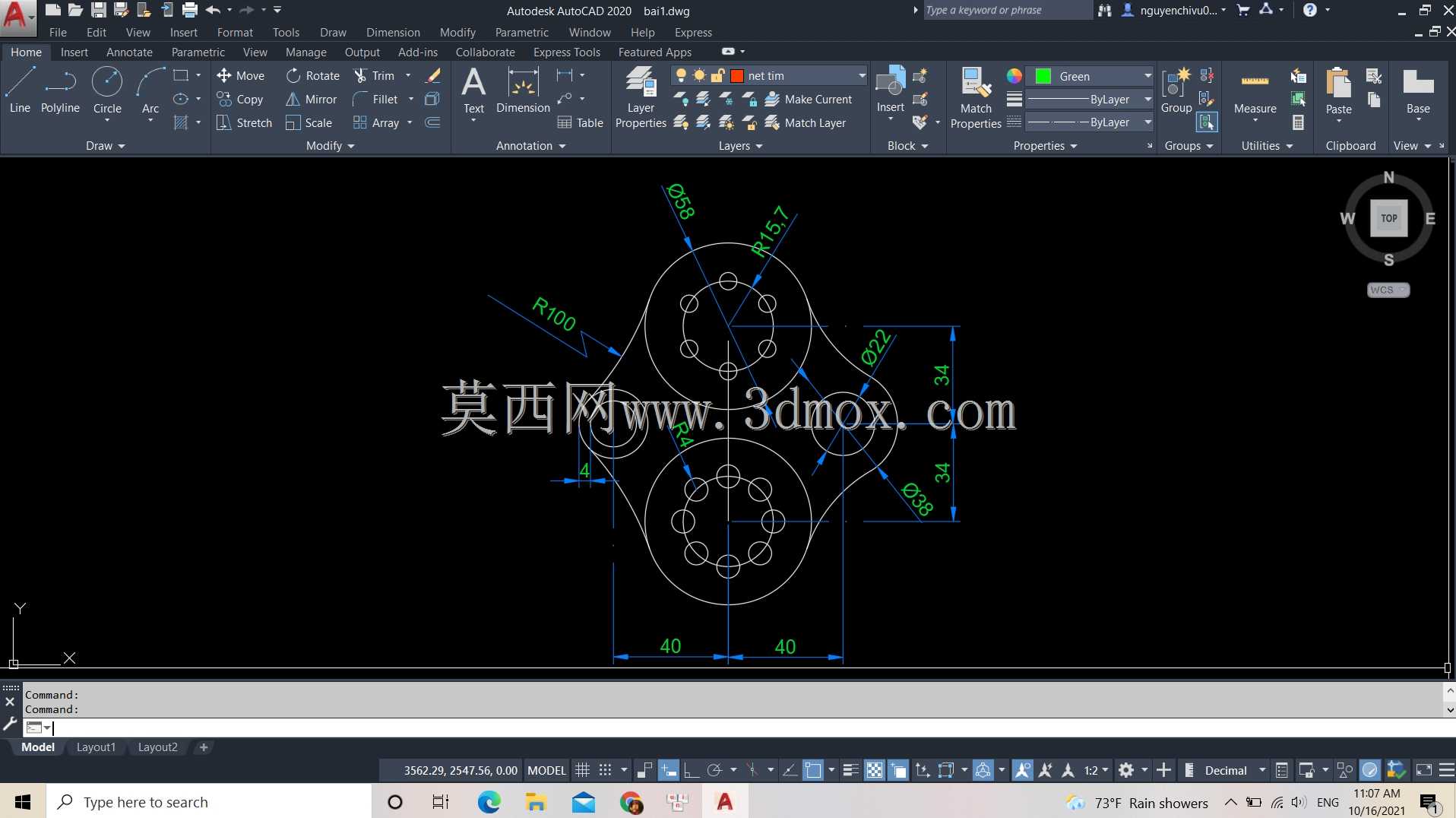

　　这类对称多孔圆弧轮廓的盘类零件，是管路连接、传动端固定场景中十分常见的连接件结构，日常在液压管路对接、小型传动机构端盖、气动元件安装基座上都能见到同类型结构的应用。从结构设计逻辑来看，整体采用上下完全对称的布局，核心功能是通过中心区域的主孔完成轴类或管路的穿装定位，周围均匀排布的小孔用于穿装螺栓实现紧固连接，外侧延伸的圆弧凸耳结构，一方面是为了在不增加整体安装空间的前提下拉大螺栓孔的分布间距，提升连接后的抗倾覆能力，另一方面也能减少零件整体的材料用量，降低自重。图纸上标注的尺寸可以明确安装边界：整体横向总宽度为80，上下方向的圆弧轮廓半径为R100，侧边斜向凸耳的圆弧半径为R15.7，凸耳上的安装孔中心距基准面的垂直尺寸分别为34、

　　38，这类尺寸标注逻辑完全贴合实际加工的基准选择习惯，以中心十字线为核心基准，所有形位尺寸都从基准出发标注，能有效减少加工时的尺寸换算误差。在实际建模练习过程中，这类结构需要先绘制中心对称基准线，先定位中心主孔与周围一圈小孔的位置，再绘制外侧的外轮廓圆弧，注意圆弧与直线段的相切约束，避免出现轮廓断点或者过约束的问题，尤其是斜向凸耳部分的角度与圆弧衔接，是这类练习的重点难点，能帮助建模者熟练掌握对称约束、相切约束、尺寸驱动的核心操作。这类零件在实际应用中，安装时需要注意螺栓孔的对位精度，因为对称结构如果出现孔位偏差，会导致安装后零件出现内应力，长期运行容易出现连接松动或者密封失效的问题，所以图纸上对孔位的尺寸公差一般会有较高要求，

　　练习时也需要重点关注孔位的定位尺寸精度，养成严谨的尺寸标注习惯。从结构强度角度来看，外侧圆弧过渡的设计相比直角轮廓，能有效降低应力集中系数，在承受交变载荷的连接场景下，能大幅提升零件的疲劳寿命，避免直角处出现裂纹萌生的情况，这也是这类盘类连接件普遍采用圆弧外轮廓的核心原因。
