异形槽轮间歇传动机构结构设计

项目分类:通用机械零部件 发布时间:2022-06-28 ID:672818
  • 异形槽轮间歇传动机构结构设计
  • 异形槽轮间歇传动机构结构设计

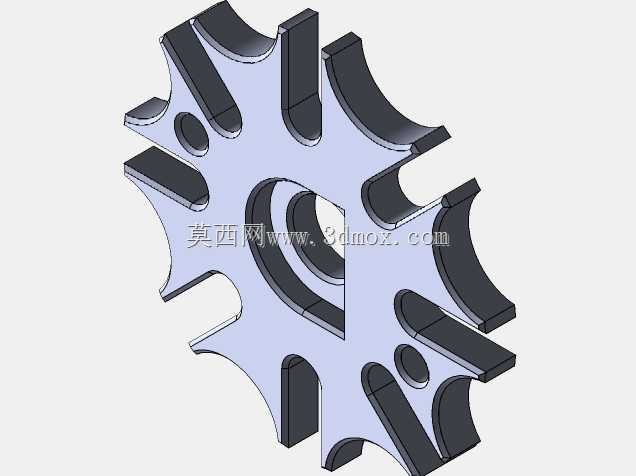

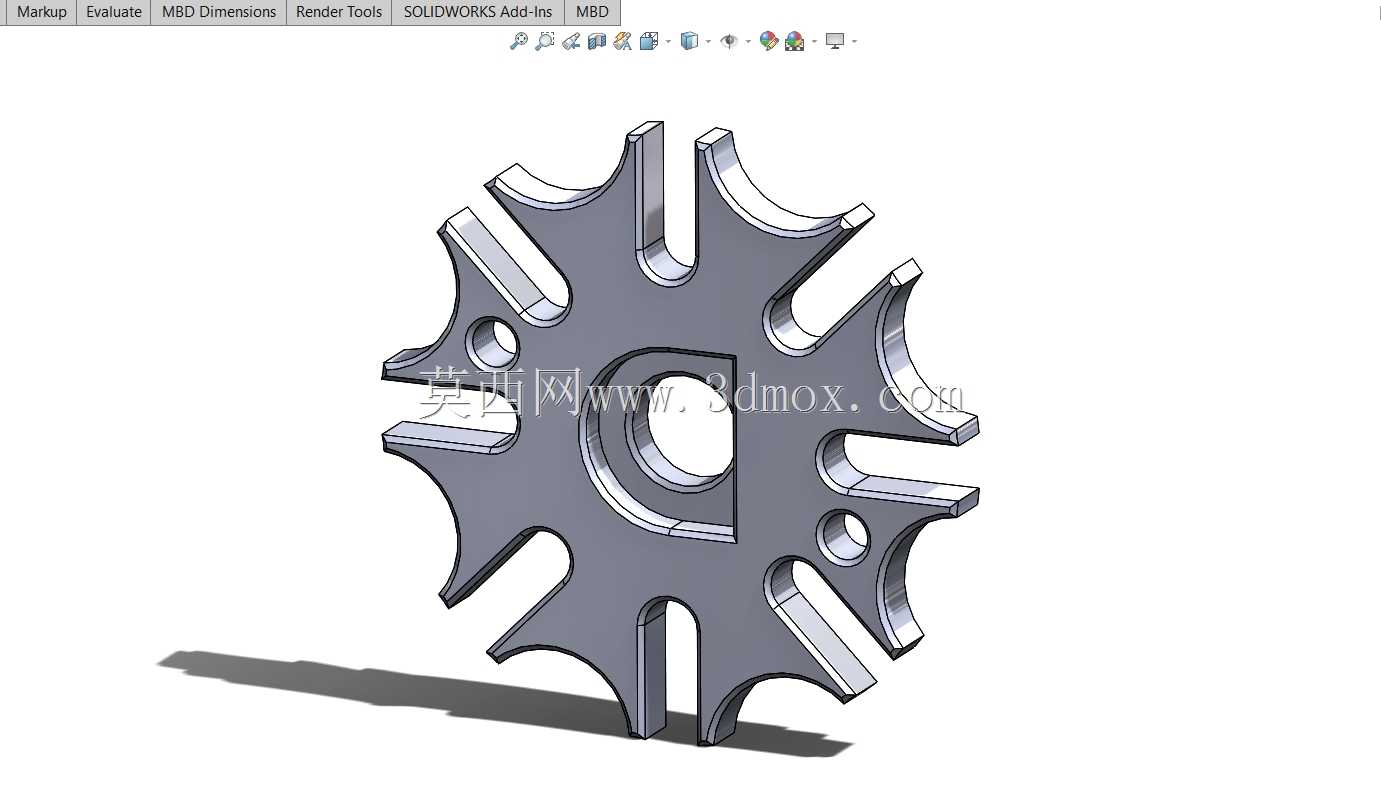

  该零件属于间歇分度传动类的槽轮构件,主要应用在需要周期性转位、步进送料的自动化工位中,常见于轻工包装生产线的工位转台、小型装配设备的分度进给单元、通讯线缆加工设备的定长送进机构,能够将连续的旋转输入转化为预设角度的间歇转动输出,相比棘轮传动,其传动过程冲击更小,分度定位精度更稳定,适合中低速、工位数量固定的间歇传动场景。从结构设计来看,该槽轮采用中心D型孔作为安装基准,这种轴孔配合形式能够有效传递扭矩,避免轮体与传动轴之间出现周向打滑,装配时无需额外加工键槽,简化了配套轴的加工工序,同时中心孔周边做了加厚凸台处理,提升了轮体与轴配合段的结构强度,避免长期交变载荷下轴孔位置出现应力开裂。轮体周向均匀分布多组驱动槽与锁止弧,

  驱动槽采用圆弧过渡的开口设计,能够与配套的圆柱拨销平稳啮合,槽口的圆弧倒角可以减少拨销进入和退出槽体时的刚性冲击,降低传动过程中的噪音与磨损;相邻驱动槽之间的外凸锁止弧,会在拨销脱离驱动槽的时间段内,与输入轴端的锁止盘紧密贴合,限制槽轮的自由转动,保证工位停驻时的位置稳定性,避免因设备振动出现工位偏移。轮体上额外开设的多个小圆孔属于减重工艺孔,在不影响整体结构刚度的前提下,有效降低了轮体自身的转动惯量,减少传动过程中的惯性冲击,同时也便于装配时的吊装与对位。设计时需要严格控制驱动槽的分度角度误差,槽面的表面粗糙度需要控制在合理范围,减少拨销与槽壁的摩擦损耗,锁止弧的同轴度需要与中心安装孔保持一致,

  否则会出现停驻阶段卡滞或者间隙过大的问题。安装时需要保证槽轮与输入拨盘的中心距符合设计公差,拨销进入驱动槽的深度要控制在合理范围,过深会增大摩擦阻力,过浅则容易出现脱销导致传动失效,轮体的轴向固定需要采用轴肩加挡圈的形式,避免运转过程中出现轴向窜动影响传动精度。这类槽轮的加工通常采用板材线切割成型后做表面硬化处理,能够兼顾加工成本与耐磨性能,适合小批量非标自动化设备的定制需求。
