精密手动位移滑台三维结构设计

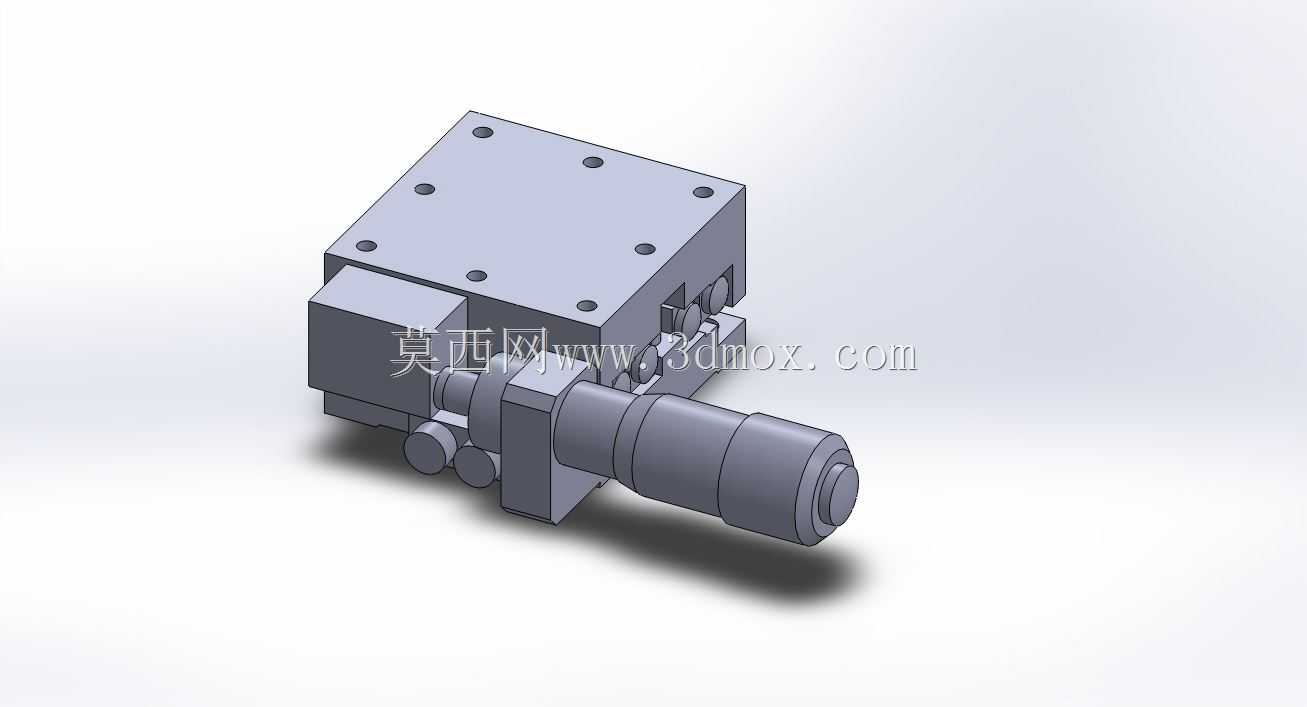

　　这款手动位移滑台的结构设计，核心围绕小行程高精度直线进给场景展开，常见于光学实验装调、半导体检测工位微调、工装夹具位置校准、精密加工辅助定位等对位移分辨率有较高要求的作业环节。从结构布局来看，整体采用方正的箱式基座设计，安装面预留了规则排布的螺纹安装孔，可直接通过螺栓固定在光学平板、设备安装基板或工装立板上，安装边界规整，不会出现突出结构干涉周边配套组件的问题，基座侧面的锁紧结构可在滑台调整到目标位置后完成锁止，避免受设备振动、外力触碰出现位置偏移。

　　传动部分采用微分头式手动进给结构，旋转手轮的刻度可对应微米级的进给量，传动副经过消隙设计，正反向旋转调节时不会出现空程误差，能保证每次进给的位移量精准可控。滑台的运动导向采用交叉滚柱导轨结构，相比普通直线导轨，交叉滚柱的接触刚性更强，侧向承载能力更优，在承受偏载载荷时也能保持平稳的直线运动，不会出现卡滞、爬行的问题，运动过程的阻尼均匀，手动调节时的手感一致性好，不会出现忽松忽紧的情况。

　　滑台的运动台面同样预留了标准安装孔位，可直接固定待调整的光学元件、检测探头、工装夹具等负载，台面与基座的平行度经过结构公差约束，安装后不需要额外做找平调整就能满足常规精度要求。设计时充分考虑了手动操作的人机工程，进给手轮的伸出长度合适，操作时不会被基座或周边安装结构遮挡，旋转手轮的直径和滚花纹理也做了适配，戴薄劳保手套操作时也不会出现打滑的问题。整体结构没有冗余的外露零件，所有传动部件都做了内置防护，可避免车间环境中的粉尘、切削液溅入传动副造成磨损，日常维护只需要定期在导轨接触面涂抹少量润滑脂即可，不需要复杂的拆解保养。在设备选型适配时，这款滑台的整体外形尺寸紧凑，可在狭小的安装空间内完成布置，不需要预留过大的操作空间，适合多轴组合搭建X-Y两轴、X-Y-Z三轴微调平台，满足多自由度的位置调整需求，其刚性表现可支撑常规检测、装调作业的负载要求，不会因为负载过大出现台面下沉、位移偏差的问题。
