多规格工业铝型材截面结构设计方案

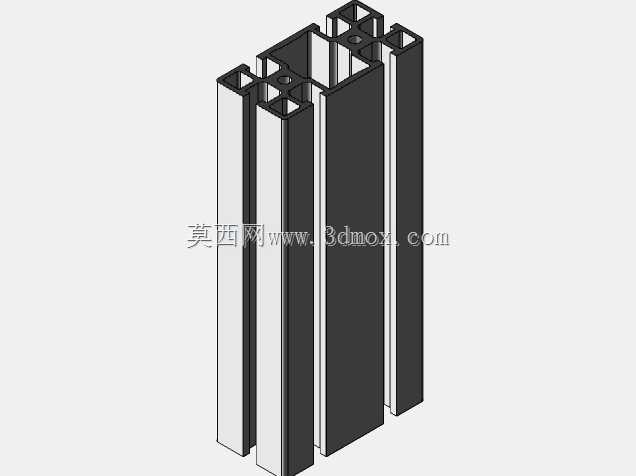

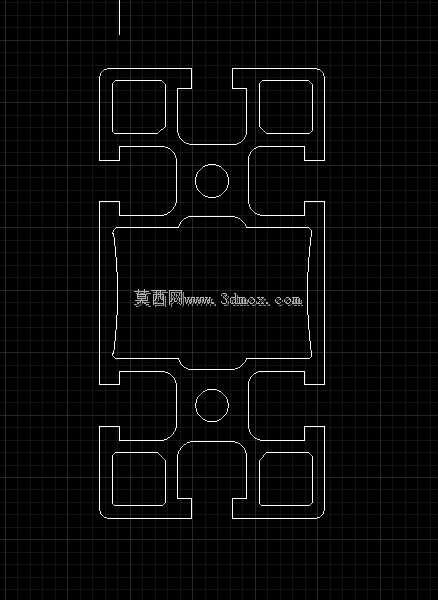

　　在非标自动化设备搭建、生产线机架组装、检测设备工作台搭建的场景里，铝型材一直是无需焊接、装配灵活的首选结构基材，这次梳理的三款不同截面规格的铝型材，刚好覆盖了从轻型辅架到重型承载机架的不同使用需求。做结构设计的时候最先要卡的就是安装边界，45x90的规格通常用在设备侧护栏、轻型物料滑道的支撑梁上，截面的槽口尺寸适配常规的T型螺栓，不需要额外打孔就能固定亚克力护板、光电开关安装座这类辅件，中心的空腔留足了穿线空间，设备的传感器线缆、气管都能从型材内部走，避免外露被剐蹭。45x135的规格抗弯模量更高，一般用在输送线的侧边主梁、中型设备的底部支撑框架，截面设计上特意在受力集中的棱边位置做了加厚处理，跨距1.

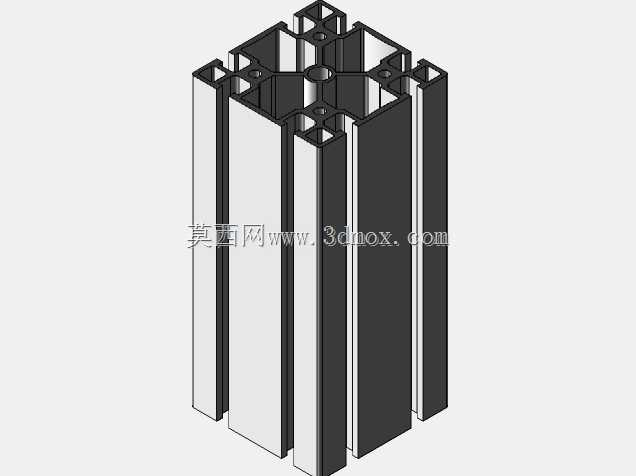

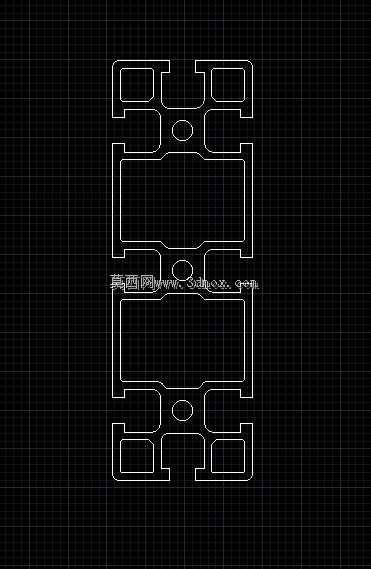

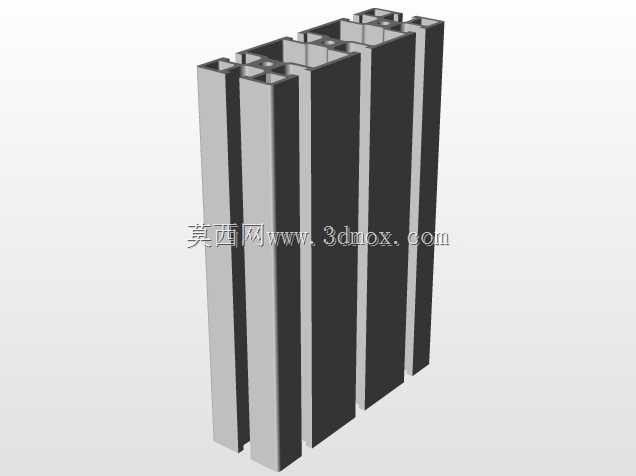

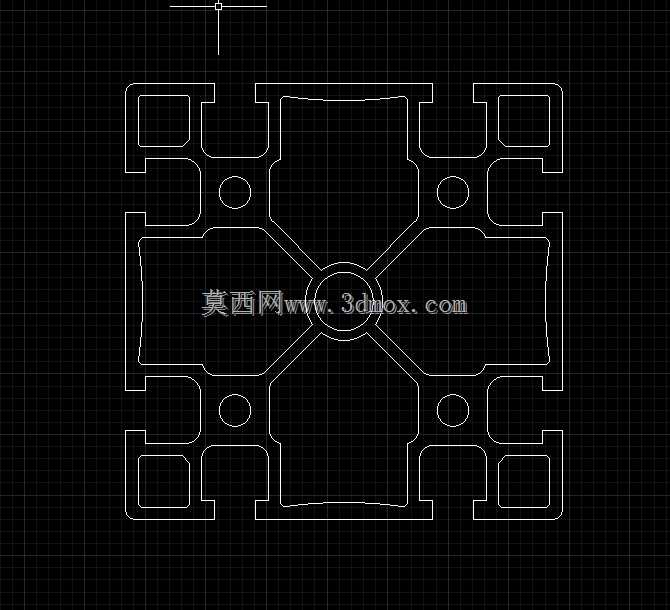

　　2米安装的时候挠度能控制在设备运行允许的范围内，不需要额外加加强筋就能承载常规的工装板、工件托盘的重量，槽位的排布和45系列的其他型材完全通用，拼接的时候不用单独采购配套的角件、端盖，能减少备件的种类。90x90的重型规格主要用在大型设备的主立柱、重载工作台的支撑腿，截面的多腔室结构能分散垂直方向的压应力，哪怕是承载上百公斤的检测仪器、工装夹具，长期使用也不会出现形变，四个方向都预留了标准槽位，不管是哪个方向需要加装横撑、安装面板，都能直接通过连接件固定，不需要现场切割改型。设计截面的时候特意把槽口的公差控制在合理范围，既保证螺栓头能顺畅滑入，又不会出现间隙过大导致连接松动的问题，型材的圆角过渡也做了优化，

　　装配的时候不会划伤操作人员的手套，外露的端面配上标准端盖就能保证整体外观整洁，不同规格的型材连接时，配套的角槽连接件、内置连接件都能通用，整个框架的装配不需要复杂的加工设备，只需要按照尺寸切割型材，用内六角扳手就能完成全部组装，后期设备改型的时候还能拆解重复利用，比焊接钢结构的调整灵活性高很多。做选型的时候要注意，不同承载要求对应不同的壁厚，轻型辅架用1.5mm壁厚就能满足，主梁位置建议选2.0mm以上壁厚，主立柱位置选2.5mm壁厚的规格，避免长期负载出现型材弯曲的问题，安装的时候槽内的预置螺母要提前放入，等框架调整到水平垂直之后再锁紧所有螺栓，能减少装配应力导致的框架形变。
