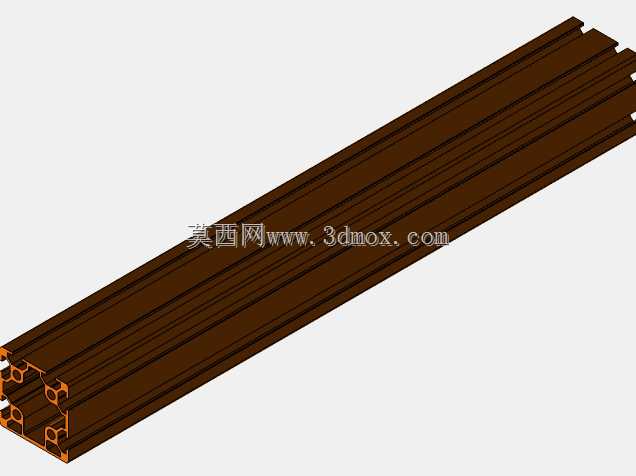

工业框架用多槽口成型铝型材结构

　　这类多槽口成型铝是工业设备框架搭建场景里的基础结构件，日常在自动化设备机架、生产线防护栏、检测设备工作台支架、通讯设备安装机架的搭建中应用极广，区别于常规标准欧标铝型材，这款型材的槽口布局做了针对性调整，能适配更多非标安装场景，不需要额外做过多的铣削加工就能完成各类辅件的固定。从结构设计逻辑来看，这款型材采用空心多腔结构，在保证整体抗弯、抗扭刚性的前提下尽可能降低了自身重量，截面四周的槽口采用统一的槽宽尺寸，可兼容常规的T型螺栓、弹性螺母等标准紧固件，不需要单独定制连接配件，能有效降低现场装配的配件成本。型材两端的端面预留了端盖安装的卡位，装配完成后可以加装塑料或金属端盖，既能够避免铝型材腔体内积灰积屑，也能提升整体外观的整洁度，

　　在洁净车间使用的设备框架上，这种端盖结构还能避免积尘掉落污染生产物料。在安装边界上，这款型材的截面外轮廓尺寸适配常规的角码、连接板等连接配件，相邻两根型材垂直拼接时，采用标准40系列角码即可完成固定，拼接后的平面度误差可控制在0.2mm每米范围内，能满足大部分工业设备的框架安装精度要求；槽口的深度经过测算，可容纳M6规格的T型螺栓完全卡入，螺栓头部不会突出槽口表面，安装外置面板、线槽、传感器支架等辅件时，不会出现干涉问题。型材的四个外角做了小半径倒角处理，既能够避免装配过程中锐边划伤操作人员，也能在安装外置封板时让封板与型材表面贴合更紧密，减少缝隙。在实际选型使用时，这类型材单米的承重能力可满足常规中小型设备的框架载荷需求，

　　搭建长度不超过两米的单跨梁时，中部挠度变形量可控制在允许范围内，不需要额外加装加强筋；如果用于搭建更高载荷的机架，可通过增加横向支撑肋的方式提升整体框架的刚性，不需要更换更大截面的型材，能有效控制整体材料成本。型材表面做了阳极氧化处理，表层氧化膜厚度可满足常规工业环境的防腐蚀需求，在普通生产车间环境下长期使用不会出现表面锈蚀、氧化掉皮的问题，如果是在有腐蚀性气体的特殊车间使用，还可以在其表面额外做喷塑处理提升防护等级。从建模细节来看，这款型材的模型还原了截面的所有槽口、腔体、倒角细节，在做整体设备框架装配时，可以直接调用该模型完成整体装配校验，检查各连接位置的干涉情况，也能直接导出截面图用于型材的下料加工，不需要再重新绘制截面轮廓，能大幅缩短结构设计阶段的绘图周期。
