通讯设备用L7级精密调节柱塞结构

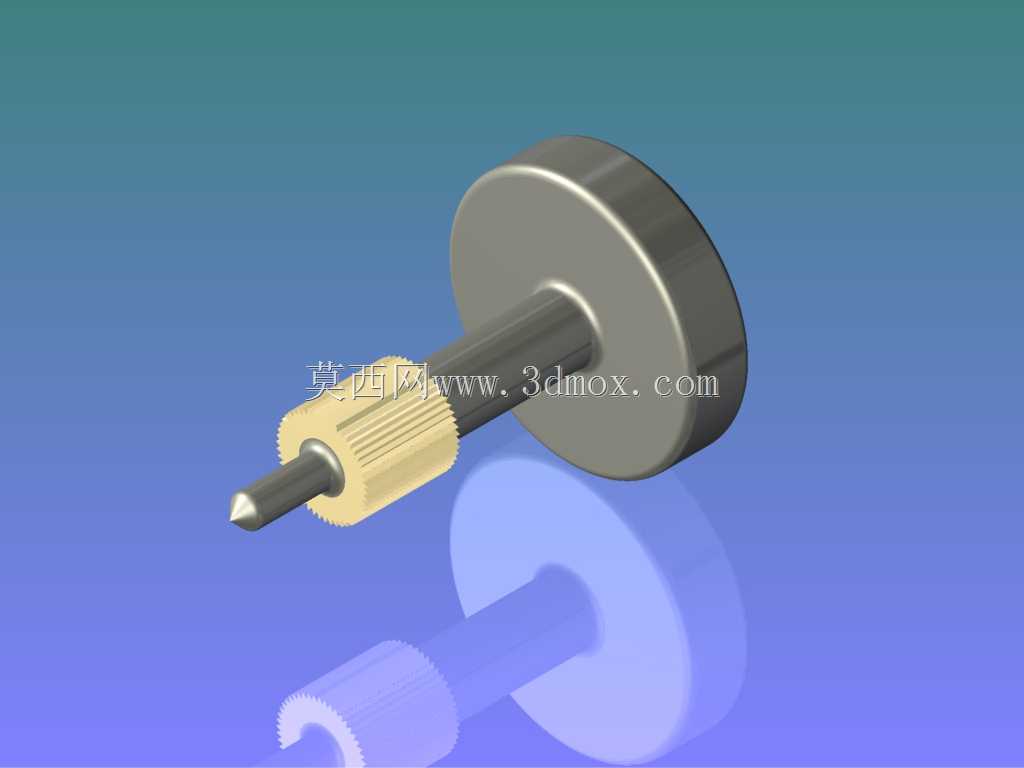

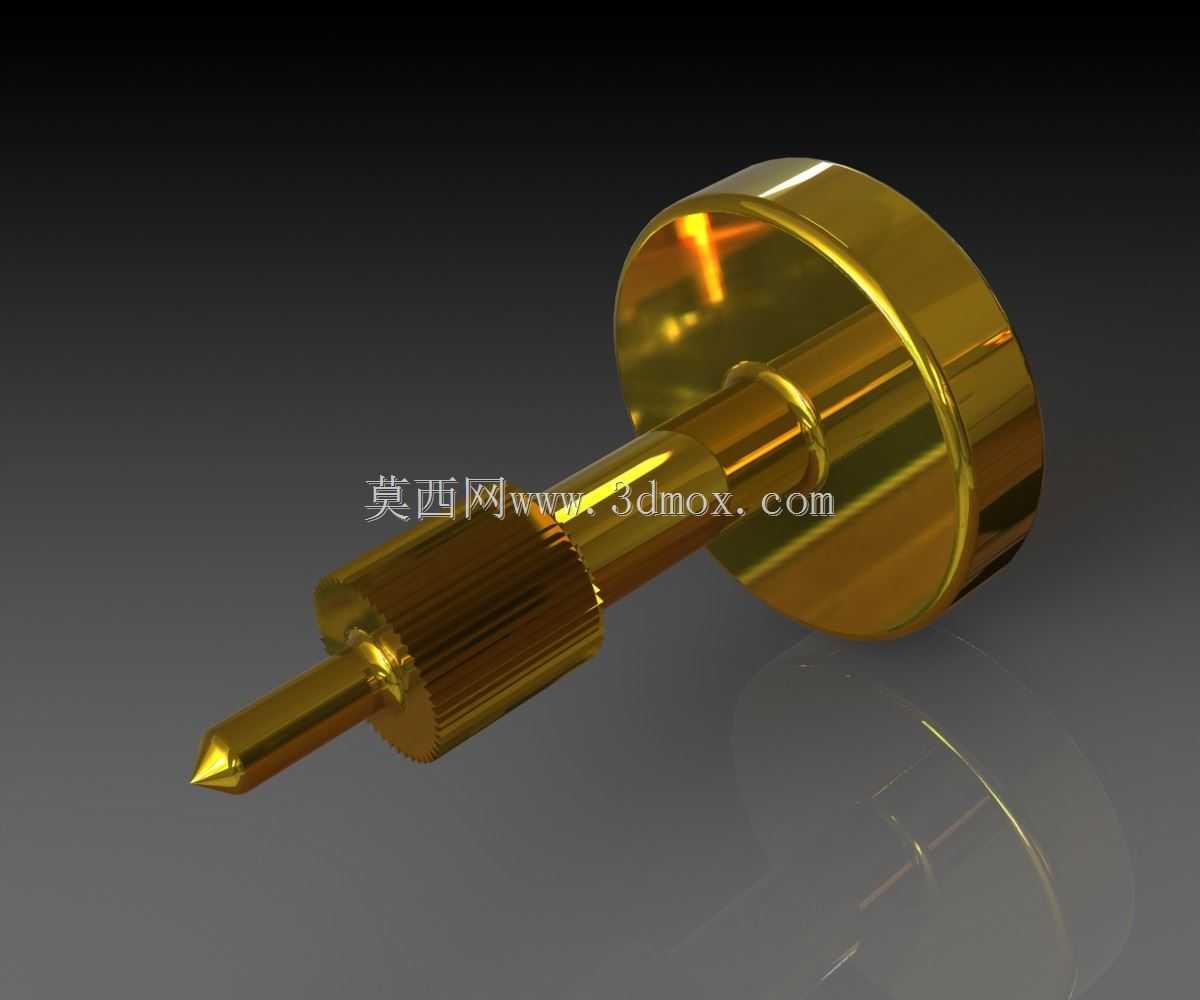

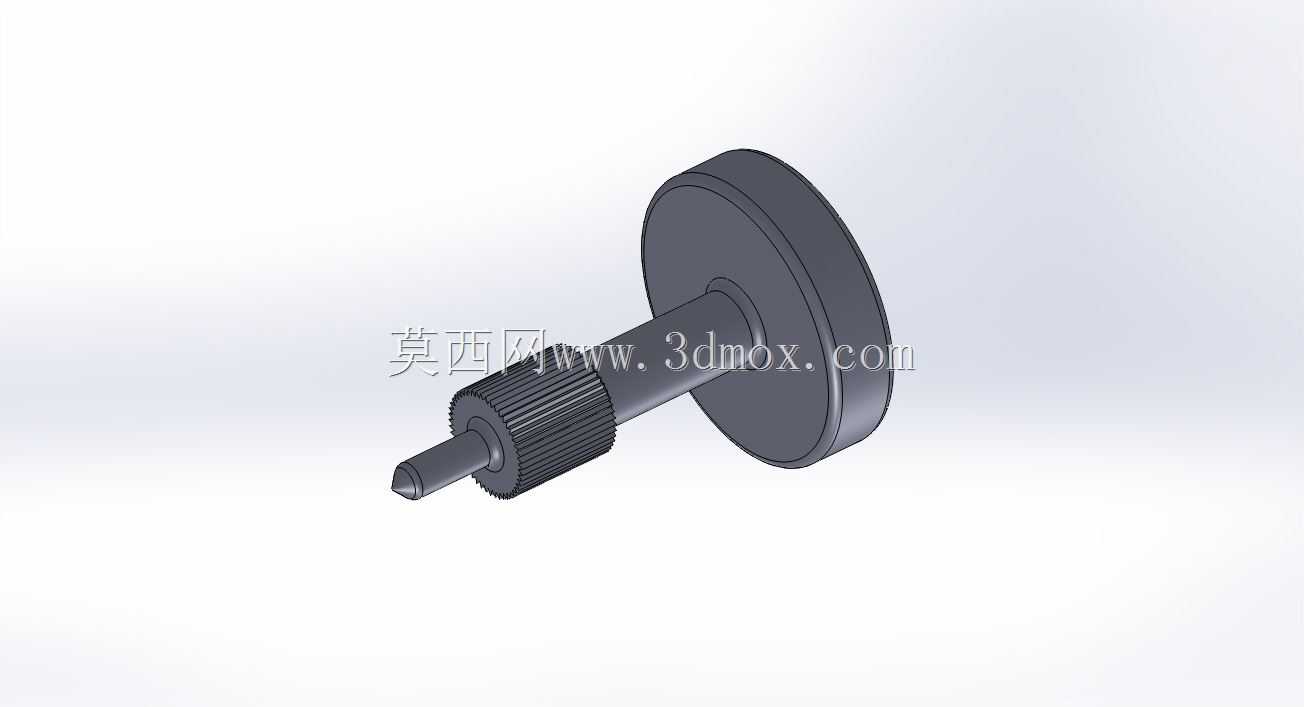

　　该柱塞结构主要应用于小型通讯终端设备的内部信号调节、触点对位场景，常见于手持通讯设备、便携通讯模组的微调机构中，承担着精准位移传递、触点压力控制的核心作用，是保障通讯设备信号接触稳定性、调节精度的关键传动零件。从结构设计来看，该零件采用三段式同轴布局，末端为大直径圆盘限位结构，用于限定柱塞的最大伸出行程，避免调节超程导致内部触点变形或结构损坏；中间段为滚花握持/传动段，表面设计有细密的直纹滚花结构，既可以在手动调节场景下增加摩擦力，方便操作人员直接旋转或推拉调节，也可以与设备内部的传动齿套配合，实现旋转运动到直线位移的精准转换，滚花的齿距、齿深经过匹配设计，既保证传动时不打滑，也不会因齿形过尖导致装配时割伤操作人员或损坏配套零件。

　　前端为细径工作端，端部设计有锥形导向结构，方便装配时快速对准设备内部的对位孔或触点槽，工作端的直径公差控制在微米级，保证与配套导向孔的配合间隙处于合理区间，既不会因间隙过大出现调节晃动，也不会因间隙过小导致调节卡滞。设计过程中，首先根据通讯设备内部的安装空间确定了整体的轴向长度边界，大直径圆盘的外径尺寸匹配设备外壳上的调节沉孔尺寸，保证装配后圆盘端面与设备外壳表面基本齐平，不会出现突出刮手或凹陷过深导致调节不便的问题；中间滚花段的直径与设备内部的安装衬套内径匹配，衬套采用耐磨工程塑料材质，既可以为柱塞提供径向支撑，也能减少金属柱塞反复运动带来的磨损，提升零件的使用寿命。前端工作端的长度根据设备内部触点的调节行程确定，

　　预留了足够的伸缩余量，即使设备内部零件存在装配公差累积，也能保证柱塞在全行程范围内都能可靠接触触点。该零件的材质选用易切削不锈钢，既满足通讯设备内部零件的防锈、抗腐蚀要求，也能保证零件的结构强度，在反复调节、长期受压的使用场景下不会出现变形或断裂。零件的所有棱边都做了微小的倒角处理，去除加工过程中产生的毛刺，避免装配时毛刺脱落掉入设备内部造成电路短路或结构卡滞。在实际装配场景中，该柱塞通常与复位弹簧配套使用，弹簧套设在中间滚花段与前端工作端之间的轴肩上，一端抵靠在大直径圆盘的内侧端面，另一端抵靠在设备内部的衬套端面上，依靠弹簧的弹力保证柱塞前端始终与调节触点保持稳定接触，不会因设备晃动、震动出现接触断开的问题。滚花段的长度设计也充分考虑了弹簧的压缩行程，在柱塞被按压到最大行程位置时，弹簧不会出现并圈现象，避免弹簧弹力突变导致调节手感变差。
