工业离心式高压鼓风设备结构设计

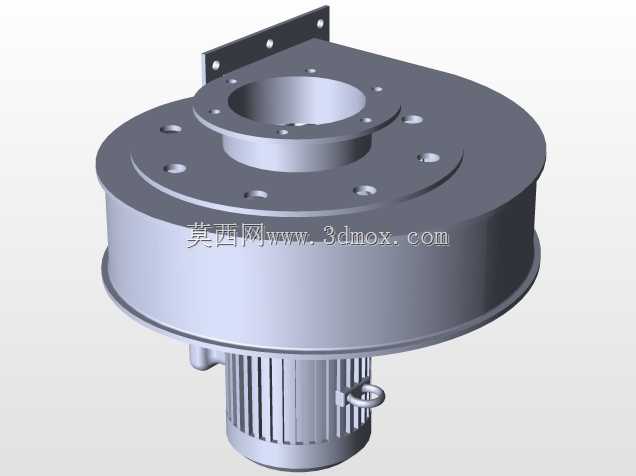

　　这款鼓风设备的结构设计，首先围绕工业场景的紧凑安装需求展开，蜗壳采用上置法兰对接的结构形式，顶部圆形法兰预留多组均匀分布的螺栓过孔，可直接对接通风管道或设备风腔接口，侧部伸出的直角安装板带两个固定孔，能够适配垂直壁面或设备机架的侧装需求，安装时无需额外制作转接支架，可直接通过螺栓完成固定，有效缩减现场安装的装配工序。设备下部直接集成驱动电机，电机外壳采用轴向散热筋结构，运行过程中可借助自身转动带动的气流完成壳体散热，无需额外配置独立散热结构，电机侧部预留吊环安装位，方便设备整体吊装转运，适配车间内高位安装的作业场景。蜗壳内部流道采用等宽渐开线设计，气流从顶部法兰入口进入后，可沿蜗壳流道平稳加速，减少流道内的涡流损耗，

　　相比普通直叶式鼓风结构，同等功率下风压输出更稳定，可满足小空间内的高压送风需求，常见于工业设备的风刀吹扫、小型炉膛送风、电子设备机柜正压防尘通风等场景。设计过程中对安装边界做了明确约束，顶部法兰的孔位分布与行业通用通风管道接口尺寸匹配，电机外径与蜗壳下部的连接止口做了同轴度公差约束，装配时可保证电机输出轴与叶轮的同轴度，降低运行过程中的振动噪音，蜗壳侧壁的厚度经过强度校核，可承受长期高压送风的内部压力，不会出现壳体变形导致的叶轮擦碰问题。叶轮部分隐藏在蜗壳内部，与电机输出轴采用键连接固定，拆装维护时只需拆开蜗壳下部的连接螺栓即可完成叶轮更换，无需整体拆卸上部的管道连接结构，大幅降低后期维护的工作量。

　　侧装支架与蜗壳主体采用焊接一体结构，连接位置做了加强筋过渡，可承受设备整体重量带来的弯矩，避免长期运行后支架出现变形断裂问题，整体结构没有冗余的外置部件，外部轮廓规整，在设备内部安装时不会与周边管线、结构件产生干涉，适配各类紧凑型工业设备的内置鼓风需求。
