带检修梯平台的锥底袋式过滤装置

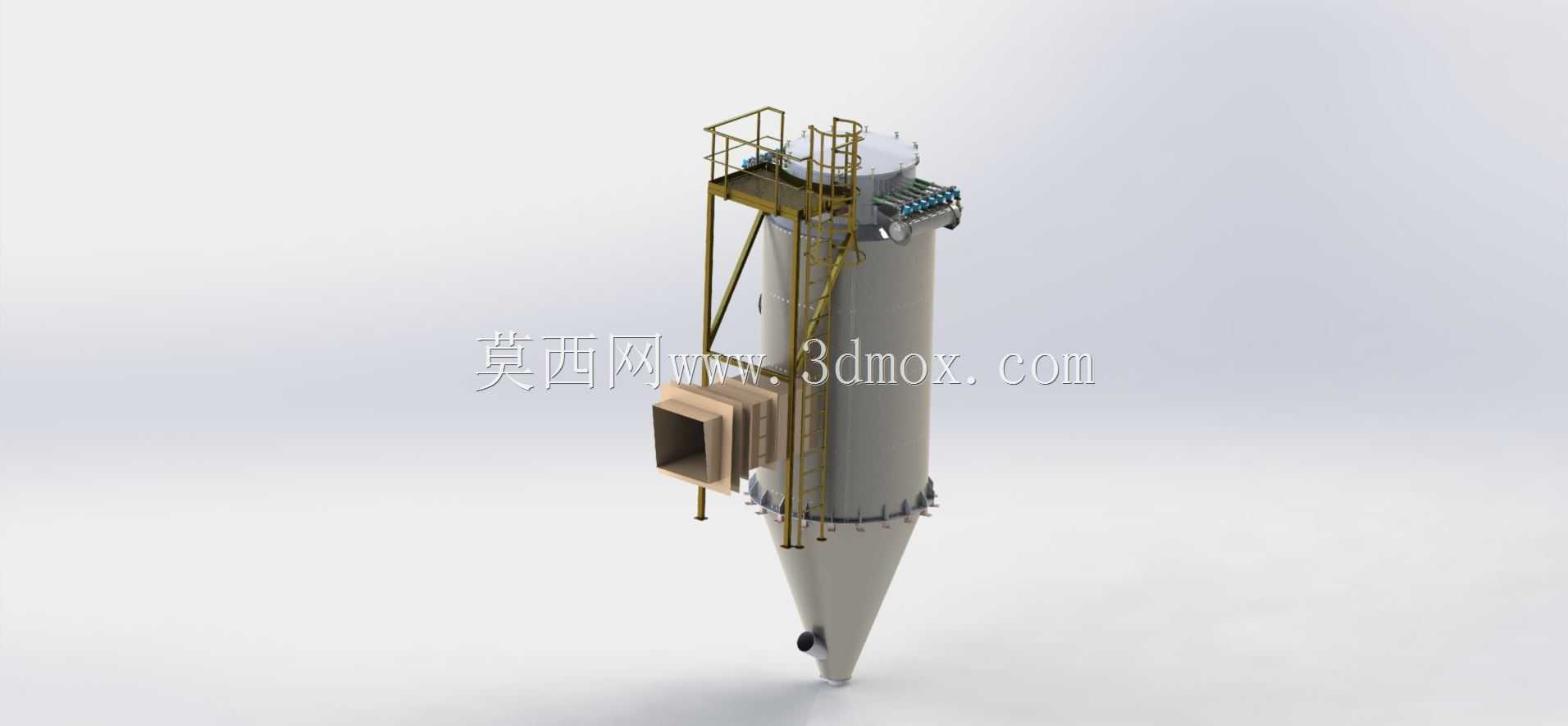

　　这套带外置检修梯与操作平台的锥底袋式过滤装置，主要面向工业生产环节的含尘废气处理、粉料回收场景，常见于粮食加工、建材生产、金属切削打磨车间、化工粉体输送工段的末端气固分离工序，可有效拦截气流中裹挟的固体颗粒，既满足车间有组织排放的环保要求，也能回收可再利用的粉状物料减少生产损耗。设备主体采用上筒下锥的立式结构，上部圆柱段为滤袋安装腔，顶部设置快开式检修封头，侧面排布脉冲清灰的喷吹阀组，可在设备不停机的状态下完成滤袋表面积尘的反吹清理，避免滤袋堵塞导致的通风阻力上升；下部圆锥段为集尘料斗，锥角设计参考粉料安息角参数，确保沉降的粉尘可沿锥壁顺畅滑落至底部卸料口，不会出现架桥、积料堵料的问题。外置的直爬梯与顶部环形操作平台做了一体化设计，

　　爬梯两侧设置防护护笼，平台周边加装1.2米高的安全护栏与踢脚板，完全满足高空检修作业的安全规范，操作人员可通过爬梯直达顶部，完成滤袋更换、喷吹阀检修、封头密封检查等日常维护作业，无需额外搭设临时脚手架，大幅降低运维阶段的准备工作量。设计阶段充分考虑了现场安装的边界条件，设备进风口设置在筒体下部侧方，采用方形法兰接口，可直接对接车间除尘风管的水平管段，无需额外做变向弯头减少风阻；设备支腿沿筒体下部圆周均匀排布，支腿底板预留地脚螺栓孔，可直接固定在混凝土设备基础上，安装时需保证筒体垂直度偏差不超过千分之一，避免锥部下料偏斜导致的积料问题。滤袋腔内部的花板孔位采用矩阵式排布，兼顾滤袋安装密度与滤袋间的检修间隙，

　　相邻滤袋间距预留足够的反吹气流通道，避免清灰时相邻滤袋互相摩擦导致的滤袋破损；侧面的喷吹阀组对应每排滤袋设置独立喷吹口，可根据进出口压差自动调整喷吹周期与喷吹压力，在保证清灰效果的同时降低压缩空气耗量。设备整体做了连续焊接处理，所有法兰连接处均设置密封垫片，确保整机漏风率控制在行业允许范围内，避免含尘气体外泄造成的二次污染；锥段外壁可根据使用场景选配伴热保温层，适用于处理高湿度含尘气体的工况，避免粉尘受潮粘附在锥壁上影响下料顺畅度。
