通讯设备连接用适配套筒结构设计

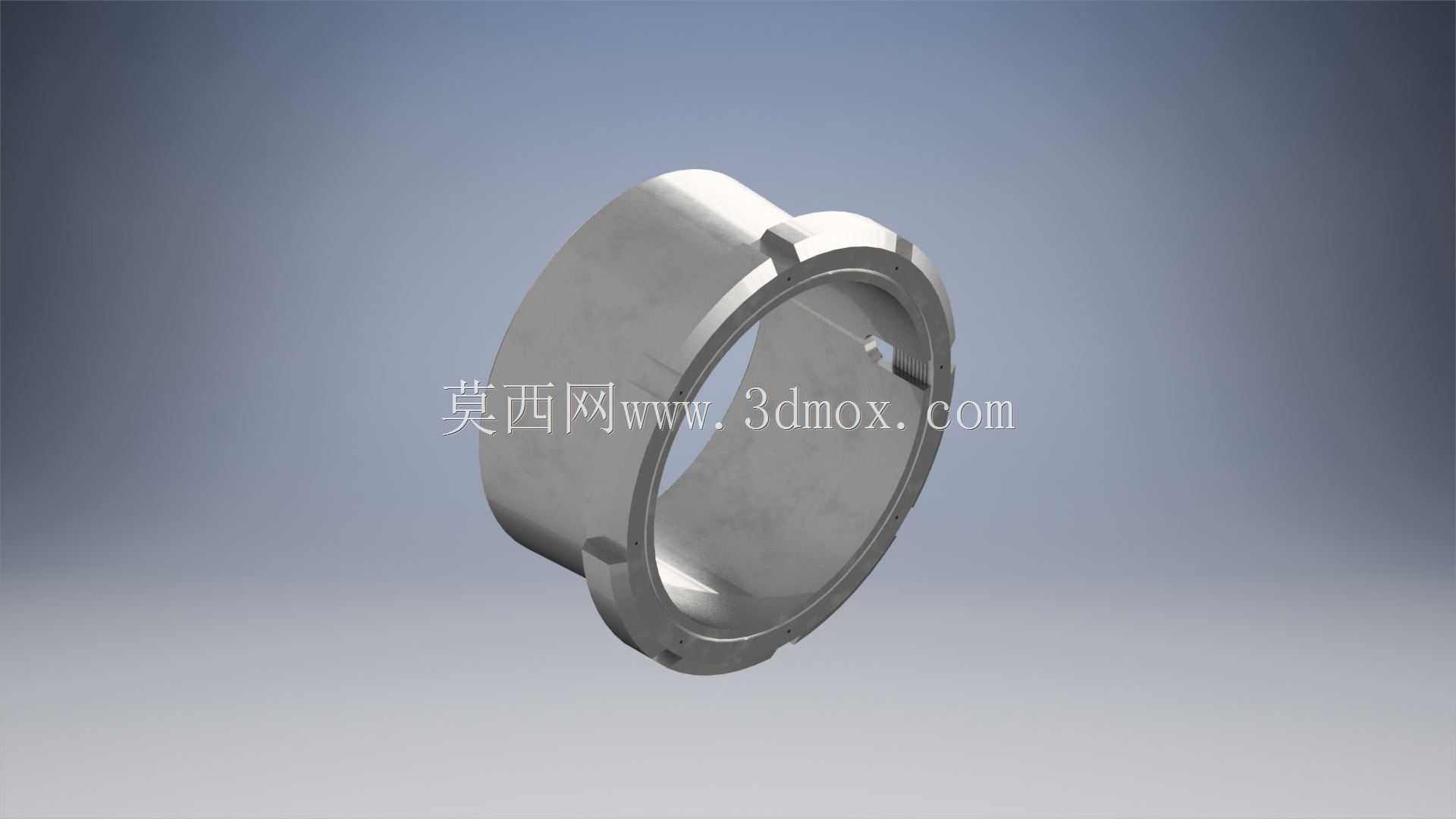

　　这类适配套筒主要应用在通讯终端设备的接口转接场景中，常见于手持通讯设备的外接配件连接、测试工装的接口适配环节，承担不同规格接口之间的同轴定位、轴向锁紧以及信号传输路径的结构支撑作用。从结构设计来看，套筒整体采用薄壁环形基体，外侧沿周向均匀分布的凸台结构是核心的受力部位，既可以作为装配时的施力卡位，方便操作人员徒手或者借助简易工装完成旋合装配，也能在安装到位后与对接件的卡槽形成周向限位，避免设备使用过程中受振动、拉扯出现连接松脱的问题。套筒内壁的环形槽结构用于内置弹性卡簧或者密封胶圈，前者可以实现与对接插头的轴向卡紧，抵消日常插拔产生的轴向窜动，后者则能填充配合间隙，阻挡日常使用中渗入的汗液、灰尘进入接口内部，避免触点氧化接触不良。

　　设计过程中需要严格控制套筒的内外径同轴度，内壁的配合面公差按照IT7级精度把控，保证对接时插头可以顺畅插入，不会出现卡滞或者旷量过大的问题，壁厚的选取兼顾结构强度与轻量化需求，在满足跌落、拉扯测试强度要求的前提下，尽可能缩减壁厚来适配通讯设备紧凑的内部安装空间。套筒端部的倒角设计做了双段处理，外端大倒角方便装配时快速对准接口，内端小倒角避免插入时刮伤对接件的外表面镀层，周向凸台的高度控制在1.2mm左右，既保证足够的受力接触面积，又不会突出设备外壳过多影响握持手感。实际应用中，这类套筒多采用不锈钢或者高强度工程塑料注塑成型，金属材质的版本多用于工业级通讯测试设备的接口，具备更高的耐磨性能，可以承受上千次的反复插拔，

　　塑料版本则多用于消费级通讯终端，重量更轻且具备不错的绝缘性能，避免接口处出现静电击穿的问题。安装时套筒需要先卡入设备外壳的预置安装槽内，通过外侧凸台与壳体的卡位实现自身的周向固定，后续对接配件插入时，套筒不会跟随插头转动，保证内部触点的对位精度，避免插针弯折或者接触错位。
