贝内特联动机构三维仿真结构设计

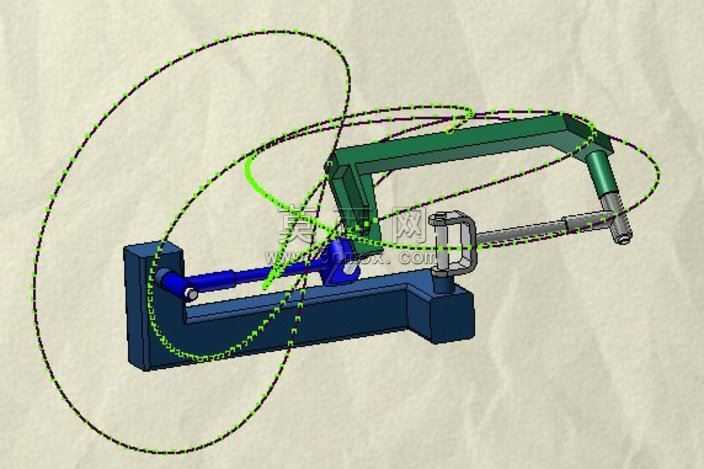

本作品为贝内特空间连杆联动机构的三维建模成果，建模过程依托三维设计软件完成全参数化结构搭建，首先对机构的核心组成部件进行逐一拆解建模：底部采用一体式L型铸铁质感基座作为整个机构的安装承载基础，建模时对基座的安装孔位、支撑面做了精准的尺寸约束，赋予哑光深灰金属材质，还原铸铁机座的厚重质感；基座上依次布置三组不同功能的连杆组件，第一组为蓝色横向滑动副连杆，建模时预留了与转动轴的配合间隙，表面做了金属阳极氧化的蓝色材质效果，清晰区分传动部件；第二组为绿色折角型空间连杆，作为贝内特机构的核心传力构件，建模时严格遵循空间连杆的角度约束，保证各转动副的轴线符合贝内特机构的几何运动条件，赋予深绿色喷塑金属材质，和其他部件形成明确视觉区分；第三组为银灰色锯弓状执行端连杆，末端设置模拟手持操作的握柄结构，表面做了拉丝不锈钢与黑色防滑橡胶的材质区分，还原真实构件的材质层次。建模完成后对所有转动副添加了符合机械原理的运动约束，通过软件运动仿真模块生成了机构运动过程中的轨迹线，其中黑色虚线为执行端的空间运动轨迹，亮绿色曲线为中间连杆的运动包络轨迹，直观展现贝内特机构作为单闭环空间过约束连杆机构的特殊运动特性——仅用四个转动副即可实现无冗余约束的空间复杂联动，突破平面连杆机构的运动维度限制。渲染阶段采用浅米色褶皱背景作为衬托，打光采用柔和的三点布光方案，既清晰展现各部件的结构轮廓与材质质感，又不会产生过强的反光干扰结构观察，所有配合面都做了贴合度校验，保证机构运动过程中无干涉、无错位，完整复现了贝内特联动机构的运动逻辑与结构特征，可作为空间连杆机构的教学演示模型使用，帮助理解空间过约束机构的设计原理与运动规律。
