手动家用食材挤压加工器具三维设计

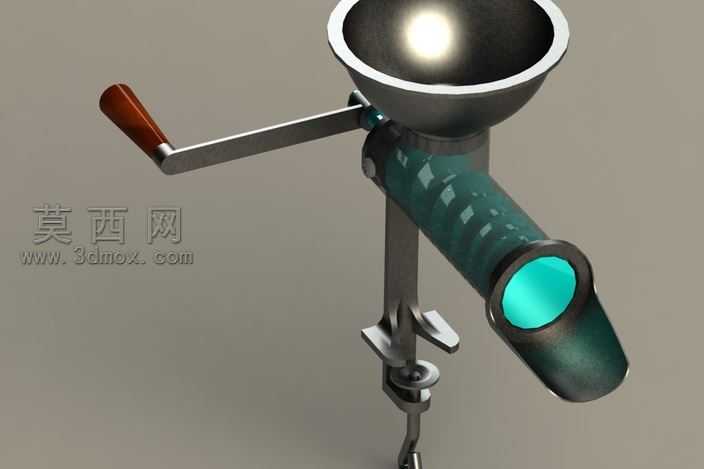

本作品为手动式挤压加工器具的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先对整体功能结构进行拆解，分为手摇驱动组件、进料盛料组件、挤压输送筒体、工作台夹装固定组件四大模块，逐一绘制每个零件的三维草图，通过拉伸、旋转、扫描、放样等基础特征命令完成主体结构建模，对边角位置做圆角过渡处理避免应力集中，对配合面做公差匹配约束保证装配后无干涉。材质与渲染阶段，针对不同部件的实际使用材质做差异化材质球设置：手摇握把采用深棕红木纹材质，添加细微的木材纹理凹凸贴图模拟实木握感，金属摇杆、夹装螺杆、进料斗采用哑光磨砂金属材质，调整金属粗糙度与反射参数还原铸铁或镀锌金属的哑光质感，挤压筒体做旧化掉漆处理，在深绿漆面基础上添加不规则的漆面磨损、掉漆露底的纹理贴图，模拟长期使用后的老旧质感，筒体出料口位置添加半透明青蓝色材质模拟出料端的防护衬套，场景布光采用三点布光法，主光源从斜上方打亮进料斗内壁形成高光反射，辅助光源补全筒体侧面的暗部细节，环境光添加微弱的环境反射提升金属部件的真实感，最终渲染出贴近实物使用状态的展示效果。结构设计上，手摇曲柄通过转轴与挤压筒内部的螺旋输送挤压结构相连，摇动手柄即可带动内部螺旋件转动，将进料斗投入的物料向出料口推送挤压，底部的夹装结构采用T型螺杆与夹片配合，可将整机固定在桌面边缘，保证使用过程中机身稳定不晃动，整体结构紧凑，传动路径简单直接，无冗余零件，符合手动器具的轻量化、易操作的设计需求。设计思路围绕家用小型手动加工场景展开，兼顾实用性与复古质感，在保证挤压功能稳定实现的前提下，还原老式手动器具的外观质感，每个零件的尺寸都参照日常使用的人机工程参数设置，手摇握把的长度、转动半径适配普通人手部施力角度，进料斗的容量适配单次小批量加工的食材量，夹装结构的开合范围适配常规家用桌面的厚度，整体模型装配完成后做全局干涉检查，确认所有运动部件在转动过程中无碰撞、无卡滞，可完整模拟手动摇转、物料挤压、夹装固定的全流程动作，模型细节完整，可直接用于结构展示、原理演示或3D打印验证。
