Nova转子式螺杆泵传动结构三维设计

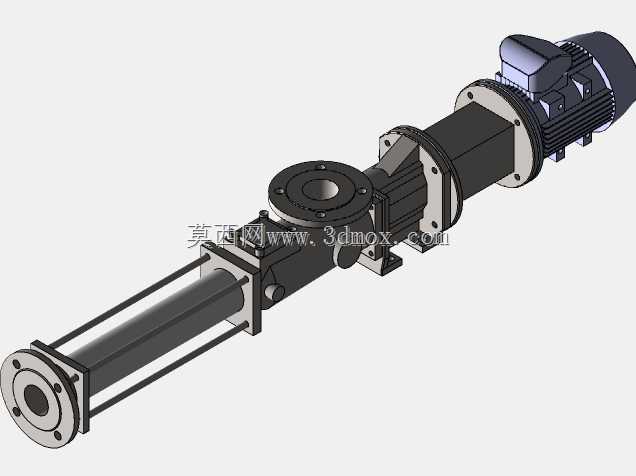

　　这款螺杆泵采用Nova型转子构型，核心传动段采用长导程螺杆转子与定子衬套的配合结构，可实现低脉动、高自吸能力的流体输送作业，在高粘度介质、含软性固体颗粒的浆料输送场景中适配性极强，常见于食品加工浆料输送、污水处理污泥提升、化工粘稠药剂投加、造纸行业纸浆转运等工况，相比离心泵可避免高粘度介质下的效率骤降问题，相比齿轮泵可减少对介质中软性颗粒的剪切破坏。从结构布局来看，驱动端采用标准卧式电机直联构型，通过连接架内置的联轴器实现电机输出轴与转子输入轴的同轴传动，省去了皮带传动、链传动的额外张紧维护需求，连接架上预留的定位止口可保证电机轴与转子轴的同轴度控制在0.1mm以内，避免运行过程中出现偏磨导致的定子过早损坏。

　　进料口采用垂直向上的法兰接口，出料口沿转子轴向水平布置，进出口法兰均采用标准PN10压力等级的圆形法兰结构，法兰螺栓孔分布圆、密封面尺寸完全符合通用管路安装规范，可直接对接同口径的工业管路，无需额外制作过渡转接件。泵体的支撑脚分布在连接架底部与定子段尾部，两个支撑面的平面度设计公差控制在0.2mm以内，安装时可直接固定在预制的混凝土基础或者钢制机架上，支撑脚预留的长条形安装孔可适配一定范围内的安装位置偏差，降低现场安装的对位难度。转子与定子的配合段采用等距螺旋啮合结构，转子转动时可在定子内腔形成连续的密闭输送腔室，介质随着腔室的轴向推移从进料端被平稳推送至出料端，运行过程中无回流、无搅拌剪切，输送流量与转速呈严格的线性对应关系，

　　可通过调整电机转速实现精准的流量调节，适配需要定量投加介质的工艺环节。整体结构的轴向尺寸从电机尾部到出料法兰端面的总长度可适配常规泵房的安装空间，径向最大尺寸位于电机散热筋位置，安装时预留的侧边检修空间仅需满足电机散热、日常更换密封件的操作需求即可，无需预留过大的设备周边空间。密封结构设置在转子与泵腔的衔接位置，采用标准机械密封构型，可根据输送介质的腐蚀性、温度特性更换对应的密封摩擦副材质，无需改动整体安装尺寸即可适配不同工况的密封需求。
