Gemmecotti HTM40磁驱离心泵结构设计

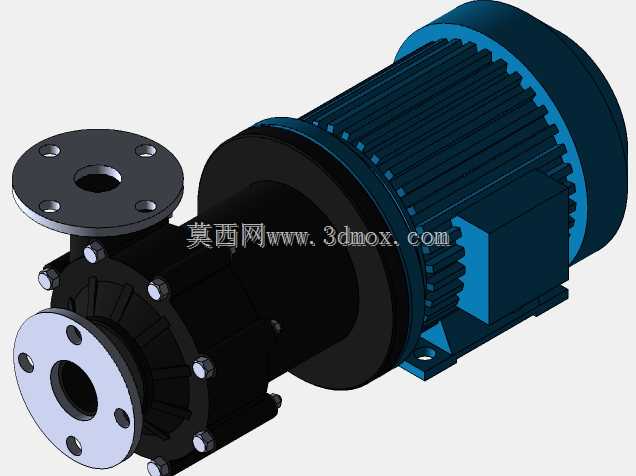

　　这款磁驱离心泵的结构设计，核心围绕无接触磁力传动的特性展开，从根源上取消了传统离心泵的动密封结构，彻底规避了输送高危、腐蚀性流体时的跑冒滴漏风险，在精细化工、医药制剂、半导体湿法工艺这类对介质泄漏零容忍的场景中适配性极强。设计阶段首先敲定了泵头与驱动电机直联共轴的布局，省去了冗余的联轴器传动环节，既压缩了整机的轴向安装尺寸，也减少了传动环节的能量损耗，同时降低了后续运维阶段的对中校准难度。泵体的进出液口均采用法兰连接结构，法兰端面的密封槽、螺栓孔位完全匹配对应压力等级的管路安装标准，现场配管时无需额外制作转换接头，进出口的流道做了圆弧过渡处理，能有效降低流体进入叶轮时的紊流损失，提升泵的运行效率。

　　叶轮与内磁钢体作为一体化组件做了动平衡校准，运转时的径向跳动量控制在极小范围内，避免高转速工况下出现磁钢退磁、组件偏磨的问题；隔离套作为分隔内外磁腔的核心承压部件，选用非导磁的耐腐材质加工，壁厚经过承压强度与磁隙损耗的双重校核，既保证额定工作压力下的结构强度，也尽可能缩小内外磁钢的气隙，提升磁力传动的扭矩传递效率。电机端的散热筋沿机壳周向均匀排布，配合端盖的通风结构，能在连续运转时快速带走绕组产生的热量，避免磁钢因高温出现退磁失效。安装底座采用一体化铸造的带地脚结构，地脚螺栓孔的间距、孔径预留了足够的安装调整余量，泵体与底座的连接位置设置了定位止口，现场安装时无需反复调整同轴度，就能保证泵组的安装精度。过流部件的流道表面做了光滑处理，减少介质残留与流阻，针对易腐蚀的输送场景，过流部件的材质选型预留了替换空间，可根据输送介质的酸碱特性匹配对应的工程塑料或合金材质，无需改动整体安装尺寸就能完成适配。
