工业离心式鼓风机结构设计方案

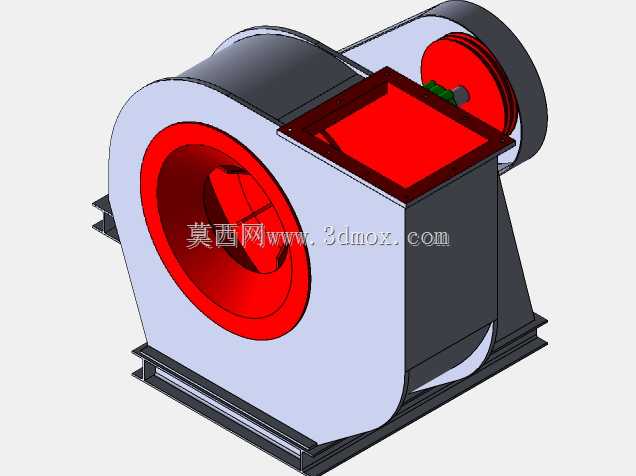

　　这款离心式鼓风设备的三维结构，完整还原了工业现场常用中压送风单元的全部装配细节，建模过程中优先考虑了实际安装场景的边界约束，整体采用撬装式底座设计，底部预留的地脚安装孔位匹配常规厂房混凝土基础的预埋螺栓间距，无需额外制作过渡支架即可直接落位固定，进风口采用轴向直入的圆形接口，可直接对接帆布软连接或金属通风管道，出风口为方形法兰结构，法兰面预制的螺栓孔位符合通用通风管道的连接标准，现场安装时不需要二次打孔扩孔。从功能实现逻辑来看，设备核心的叶轮采用前向多翼式结构设计，叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，既可以降低叶轮高速旋转时的气流紊流噪声，也能减少应力集中带来的结构疲劳风险，叶轮做了动平衡校验的结构预留，

　　建模时在叶轮端盖位置预留了平衡块安装卡槽，方便实际生产时做动平衡校正。传动侧采用皮带轮变速结构，电机与风机主体的安装位设置在同一底座的可调滑轨上，可通过调整电机位置张紧传动皮带，不需要额外拆卸风机主体部件即可完成皮带更换维护，机壳采用两瓣式拼接结构，侧面预留的检修口可在不拆卸主管道的情况下完成内部叶轮清理、轴承加注润滑脂等日常维护操作。在实际应用场景中，这类3200立方米每小时风量的离心鼓风机，可覆盖车间工位送风、除尘系统负压引风、小型锅炉鼓风、生产设备冷却送风等多种工况，设备运行时的压力区间匹配中低压送风系统的阻力特性，不会出现风量富余过多导致的能耗浪费。建模时对各部件的装配间隙做了精准还原，叶轮与机壳内壁的间隙控制在合理范围，

　　既避免运行时出现刮蹭摩擦，也能减少间隙漏风导致的效率损失，轴承座位置预留了密封结构安装位，可适配不同密封等级的使用需求，在粉尘浓度较高的工况下可加装迷宫式密封，避免粉尘进入轴承腔加剧磨损。整体外形结构的长宽高比例参考了实际量产机型的尺寸规范，不会出现建模尺寸与实际产品偏差过大导致的选型参考失误，外部的传动轮位置加装了安全防护罩的安装位，符合工业设备的安全防护要求，可直接用于结构教学、选型参考、装配模拟等场景。
