S型拉压力测力传感器三维建模设计

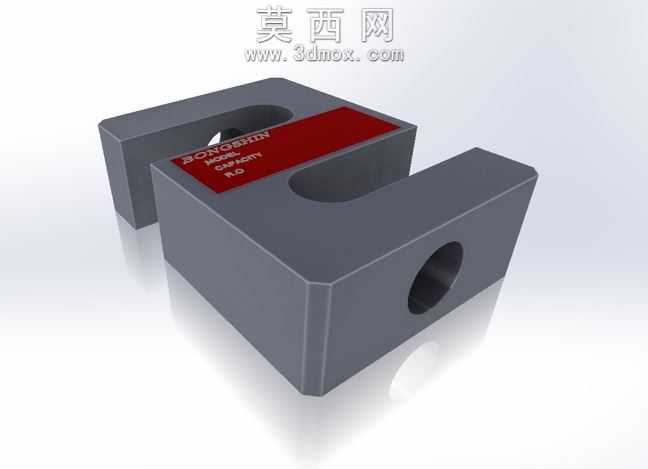

本作品为S型结构的测力传感器三维建模成果，建模过程依托SolidWorks平台完成，整体采用参数化建模思路，先绘制主体轮廓草图，通过拉伸、切除等基础特征构建出传感器的核心块状基体，再针对两侧的U型开槽、侧面的安装通孔进行精准的尺寸约束，确保各结构尺寸符合Bongshin系列2T量程传感器的实际装配与受力要求。建模阶段严格遵循工业测力元件的结构设计逻辑，S型的主体构型能够在承受拉向、压向载荷时，将受力均匀传递到中部贴片区，避免应力集中导致的测量误差，两侧的开槽设计既为加载连接件预留了安装空间，也优化了整体的受力形变路径，侧面的横向通孔用于配套销轴类连接件，实现传感器与被测机构的快速装配。材质渲染阶段，主体结构采用哑光金属灰的合金钢材质表现，还原工业传感器常用的合金钢结构质感，表面的标识区域采用亮面红色材质，与灰色主体形成清晰的视觉区分，标识上的字符采用浮雕贴图方式呈现，还原真实产品的丝印标识效果，整体渲染采用柔和的影棚布光，通过多角度的光源投射突出结构的棱边转折与曲面过渡，清晰展现各部分的结构细节。设计过程中重点考量了传感器的受力合理性，所有倒角、圆角特征均按照工业零件的加工规范设置，避免尖锐棱角带来的加工难度与应力集中问题，各安装孔位的尺寸公差按照通用机械装配标准预留，确保模型导出后可直接用于后续的工程图生成、装配模拟以及有限元受力分析，完整还原了商用S型测力传感器的结构特征与外观表现，能够为工业检测、称重系统的配套设计提供精准的三维模型参考。
