带键槽轮毂螺栓连接弹性联轴器结构

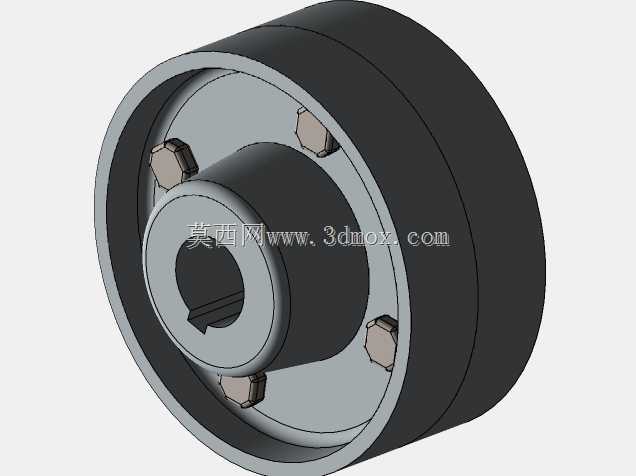

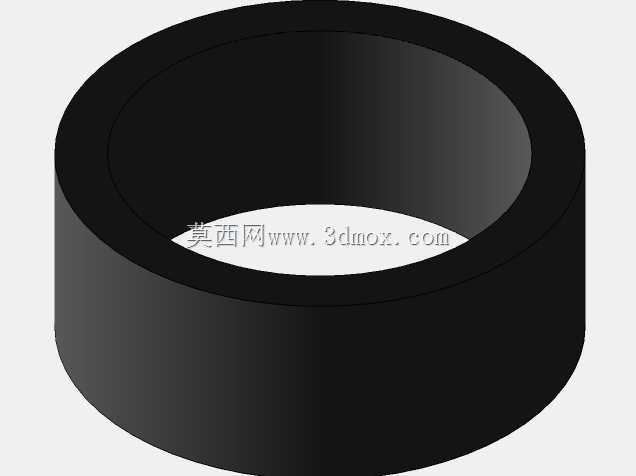

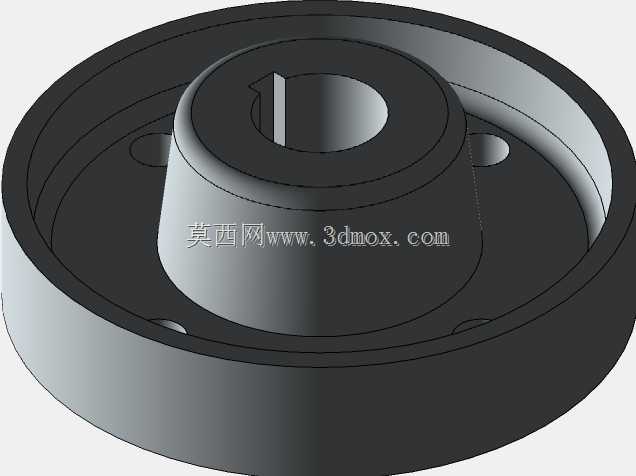

　　这类联轴器常应用在中小功率的传动链路中，覆盖轻工输送设备、小型机床进给单元、通用风机水泵的动力输出端衔接场景，核心作用是补偿两根被连接轴之间的少量径向、角向偏移，同时在传动负载出现瞬时冲击时，依靠自身结构的微量形变吸收振动，避免动力端的电机或者输出端的工作部件承受硬冲击损伤。从结构设计来看，该联轴器采用分体式轮毂配合外圈刚性套的组合形式，主动侧与从动侧的轮毂都加工有标准键槽，安装时可以通过平键与轴实现周向固定，传递额定扭矩时不会出现轮毂与轴的相对滑转；轮毂与外圈之间通过沿圆周均布的六角螺栓实现锁紧，螺栓的排布位置经过受力校核，保证圆周方向的锁紧力均匀分布，避免高速转动时出现动平衡失衡的问题。设计过程中优先考虑了安装便捷性，

　　两个对接轮毂的止口位置做了定位倒角，现场装配时不需要额外的工装找正，只要将两端轴插入轮毂内孔、拧紧锁紧螺栓即可完成安装，大幅缩短设备装配或者后期维护的换件时间。安装边界方面，该联轴器的轴向总长度适配常规端盖式轴承座的轴伸长度，轮毂内孔的键槽尺寸符合通用传动轴的加工标准，外圈的最大外径不会与周边的设备护罩、机架结构产生干涉，安装时不需要对原有设备的安装位做额外改造。实际使用中，这种螺栓锁紧的结构相比整体式弹性套联轴器，后期维护成本更低，当连接螺栓出现疲劳磨损时，只需要更换同规格的螺栓即可恢复传动性能，不需要整体更换联轴器本体；同时轮毂与外圈的配合面做了精加工处理，表面粗糙度满足传动件的配合要求，长期运行不会出现配合面的异常磨损。

　　在选型适配时，需要核对两端被连接轴的轴径与轮毂内孔的匹配度，确认额定传动扭矩在该结构的承载范围内，同时保证安装时两轴的同轴度偏差控制在允许的补偿区间内，才能最大化发挥该联轴器的传动补偿与吸振作用，延长整套传动系统的使用寿命。
