带弧形限位槽的组合式机械支撑块

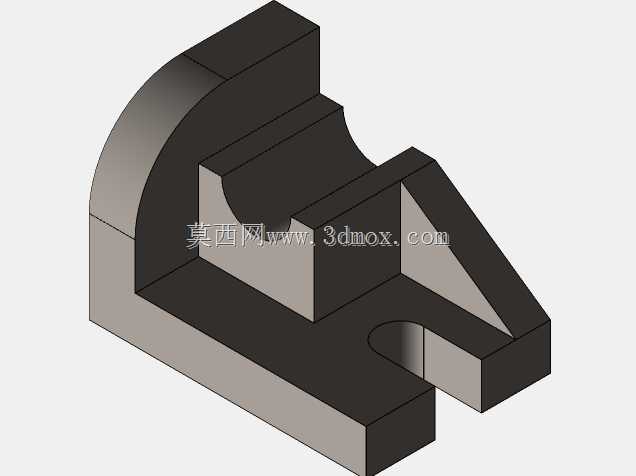

　　这类带弧形限位槽的组合式支撑块，多应用在工装夹具的定位工位、小型自动化设备的行程限位段，以及教学实训的机械结构演示场景中，日常在生产线的工件承托工位也能见到同结构零件的身影，核心作用是为配套运动部件提供稳定的滑动支撑面，同时通过结构上的凹槽与凸台限制部件的窜动行程，避免运动过程中出现偏移、脱轨的问题。从结构设计逻辑来看，零件整体采用块式组合构型，底部为带半圆缺口的平直基座，基座上侧通过垂直立壁衔接半圆弧面的侧支撑结构，中间段设置内凹的弧形卡槽，侧方搭配三角加强筋提升整体结构刚性，整个建模过程仅需通过两侧特征挤出后配合切割操作即可完成，没有复杂的曲面抽壳或者多实体布尔运算，特征层级清晰，建模步骤简洁，非常适合作为基础建模练习的实例。

　　在实际安装使用过程中，底部基座的平直底面作为主要安装基准面，可通过底部半圆缺口配合定位销完成快速对位，安装时需要预留基座两侧的装配操作空间，避免与相邻的机架结构产生干涉；侧方的半圆弧面主要用于匹配圆柱类运动部件的外轮廓，提供面接触式的滑动支撑，相比点接触或者线接触的支撑结构，面接触的受力面积更大，单位面积承受的压强更低，长期运行过程中零件的磨损量更小，能有效延长整套机构的维护周期。中间段的内凹弧形卡槽主要用于嵌入配套的限位挡块或者滑块凸起，当运动部件沿支撑面滑动到设定行程位置时，卡槽侧壁会与挡块接触，硬限位切断运动惯性，避免部件超出行程范围造成设备碰撞。侧方的三角加强筋连接垂直立壁与底部基座，在不额外增加零件整体厚度、

　　不提升零件整体重量的前提下，大幅提升立壁与基座衔接位置的抗弯折能力，避免长期承受侧向载荷时衔接位置出现应力断裂。在尺寸设计上，这类支撑块的整体长宽高比例控制在2:1.5:1.8左右，弧形槽的曲率半径与配套运动部件的外圆半径保持一致，安装时基座底面与安装台面的平面度公差需要控制在0.05mm以内，保证支撑面的水平度，避免运动部件滑动过程中出现卡滞。日常使用中这类零件多采用45号钢加工制作，表面做发黑处理提升防锈能力，部分轻载场景下也可采用铝合金材质加工，降低整体结构重量。
