UCP202立式带座外球面轴承支座结构

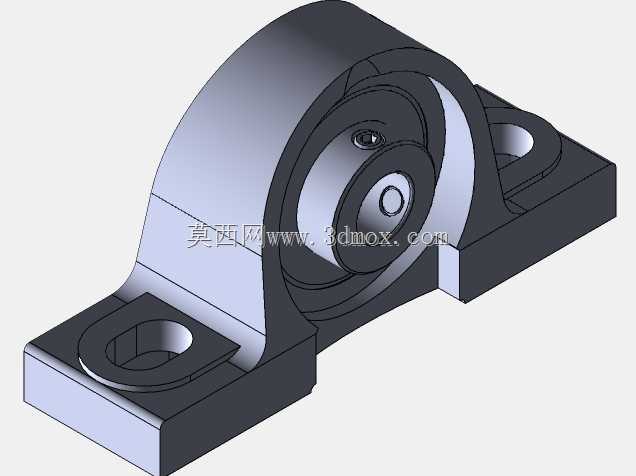

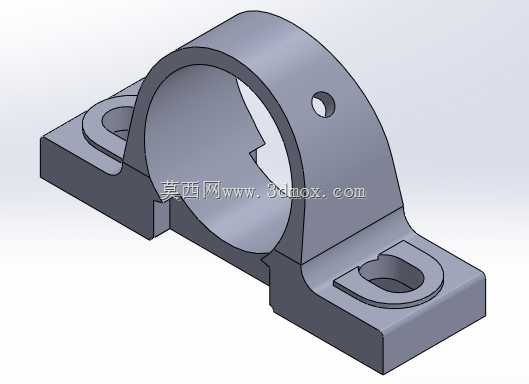

　　这款UCP202带座轴承结构是轻载传动场景里应用极广的支撑部件，日常在小型输送线、食品包装辅机、农用小型机具、轻工纺织设备的辊筒支撑端都能见到它的身影，核心作用是为旋转轴提供径向支撑，同时补偿一定的安装同轴度误差，降低轴系装配的精度门槛。从结构设计来看，整体采用一体式铸造成型的立式支座结构，上部为容纳外球面轴承的圆弧承窝，承窝侧壁预留的顶丝孔用于穿入紧定螺钉，将轴承内圈与穿入的转轴锁止固定，避免运转过程中轴与内圈出现相对窜动；下部的安装底座采用两侧对称的长圆孔设计，这类安装孔的设计初衷是给安装调试留出足够的调整余量，现场安装时不需要将安装孔位的同轴度做到极高精度，可沿长孔长度方向微调支座位置，适配不同的轴系中心距要求，

　　大幅降低现场安装的配作难度。支座的承窝与底座之间采用大圆弧过渡结构，没有尖锐的应力集中棱角，能在承受径向载荷时将应力均匀分散到整个支座本体，避免长期受载出现过渡位置开裂的问题。从安装边界来看，这类支座适配的轴径为202系列轴承对应的标准尺寸，底座两个安装长孔的中心距、承窝中心到底座安装面的高度都遵循行业通用的安装尺寸规范，可直接替换同型号的标准带座轴承产品，不需要对原有设备的安装基面做二次修改。设计时特意将支座的安装底面做了平面度公差要求，保证安装后支座不会出现倾斜，避免轴承内圈与外圈出现偏载，延长轴承的实际使用寿命；上部承窝的内径尺寸与外球面轴承的外径采用间隙配合，

　　装配时可借助轻微的角度偏转补偿轴的挠曲变形或者安装面的微小角度误差，这也是外球面带座轴承相比普通分体式轴承座最突出的优势，不需要复杂的调心结构设计就能实现一定范围内的自动调心。在实际设备选型过程中，这类带座轴承支座多用于转速不超过3000rpm、径向载荷中等的传动部位，不适合承受大的轴向载荷，安装时需要注意将顶丝孔的位置调整到便于后期维护锁紧的方位，底座安装时需加装平垫与弹垫，避免设备运转过程中固定螺栓出现松动。建模过程中还原了铸件的拔模斜度、安装孔的倒角细节、承窝与轴承配合面的公差预留位置，整体结构完全符合实际量产产品的结构特征，可直接用于设备装配的干涉检查、安装模拟以及非标设备的选型参考，帮助结构设计人员在方案阶段快速完成支撑部件的布局，减少重复建模的工作量。
