方形法兰式带座滚珠轴承结构设计

　　这款方形法兰带座滚珠轴承，是传动系统里做旋转轴径向支撑的常用标准组件，日常在轻工输送线、小型风机、食品包装设备、自动化分拣机构里都能见到它的身影，核心作用是给旋转轴提供稳定的径向定位，同时承受作业过程中产生的径向载荷与少量轴向载荷，避免轴运转时出现径向窜动，保障传动部件的同轴度与运转稳定性。

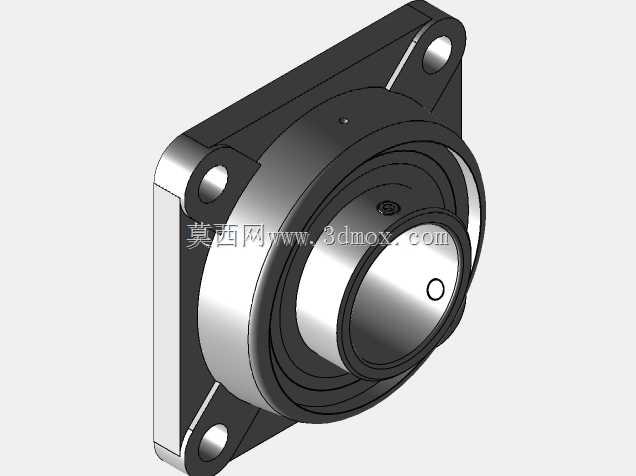

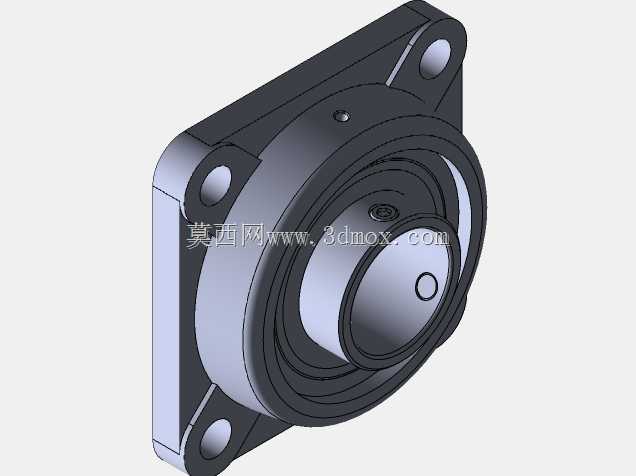

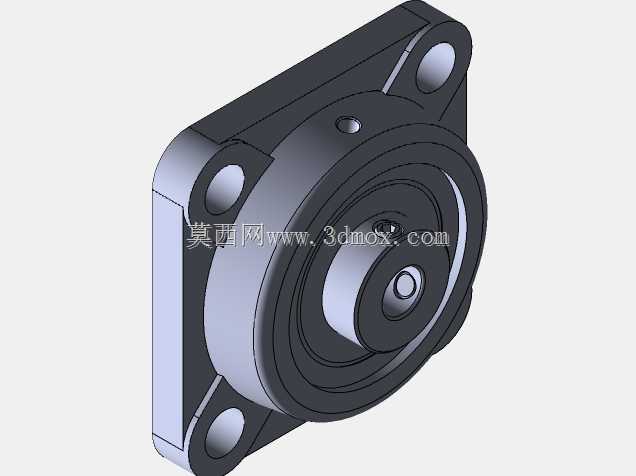

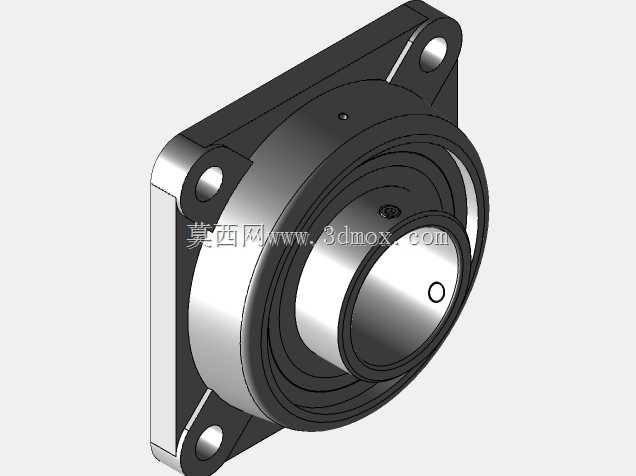

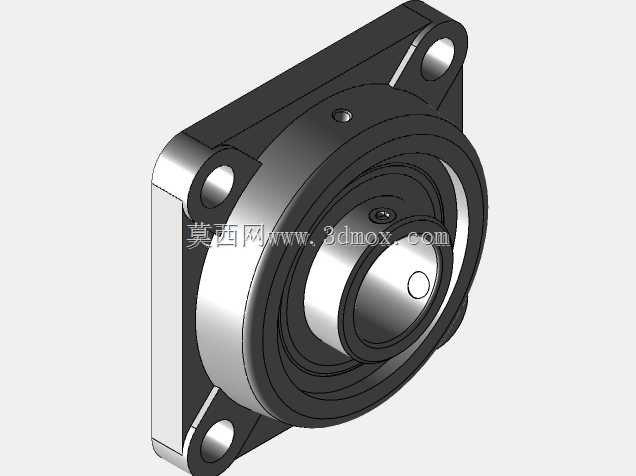

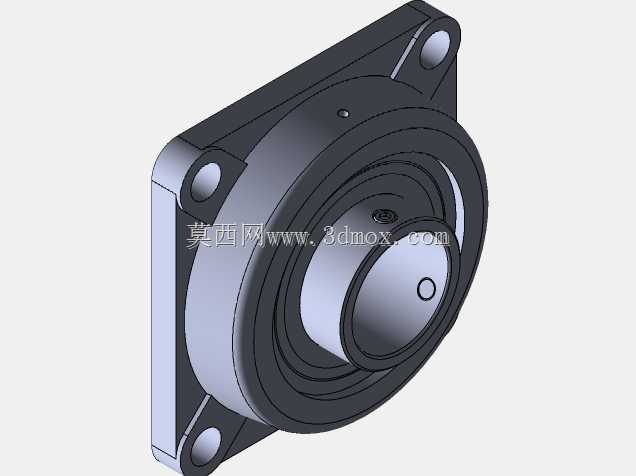

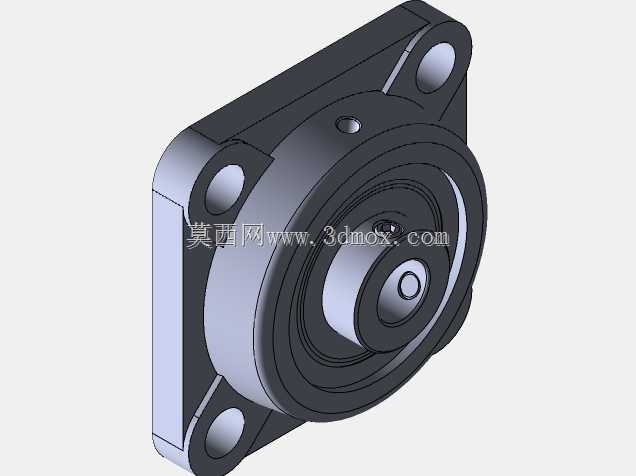

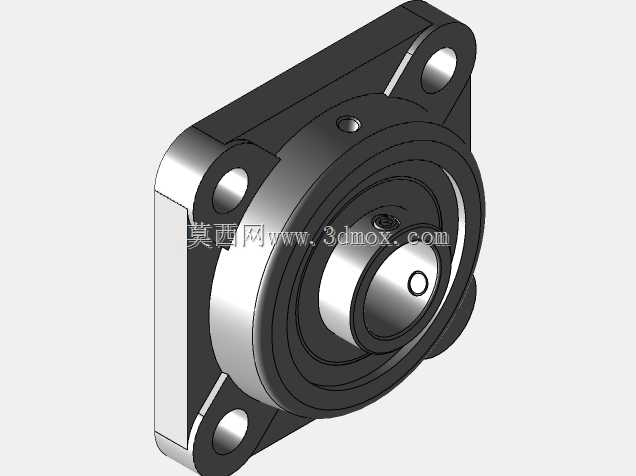

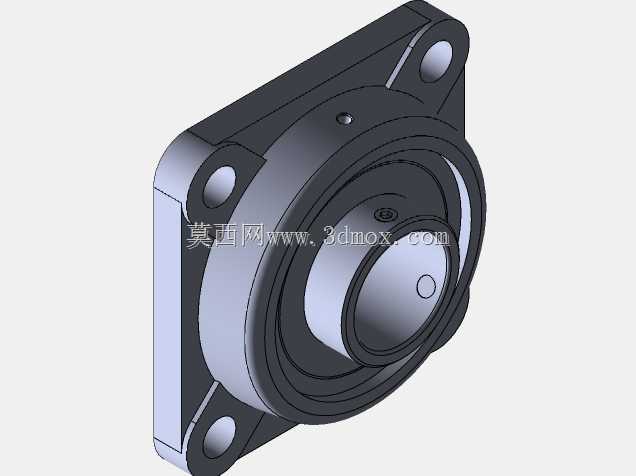

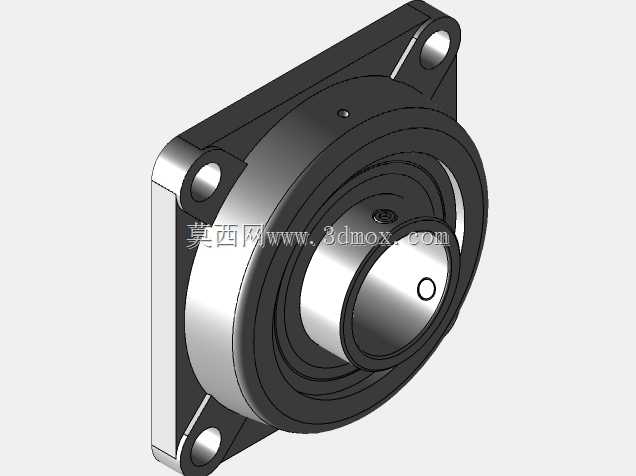

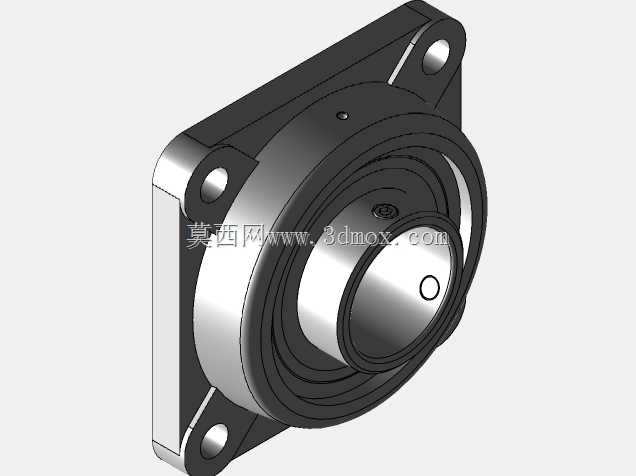

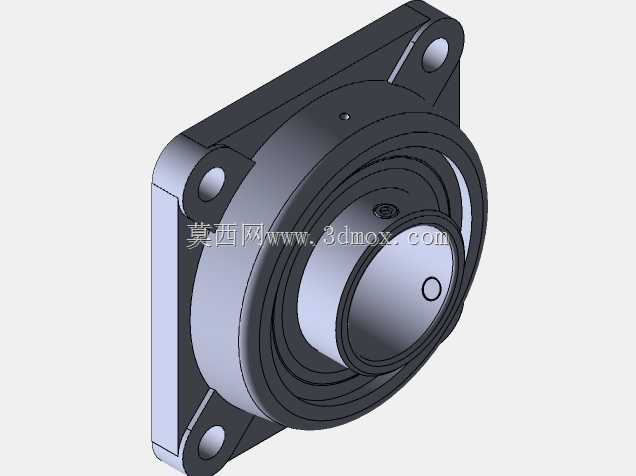

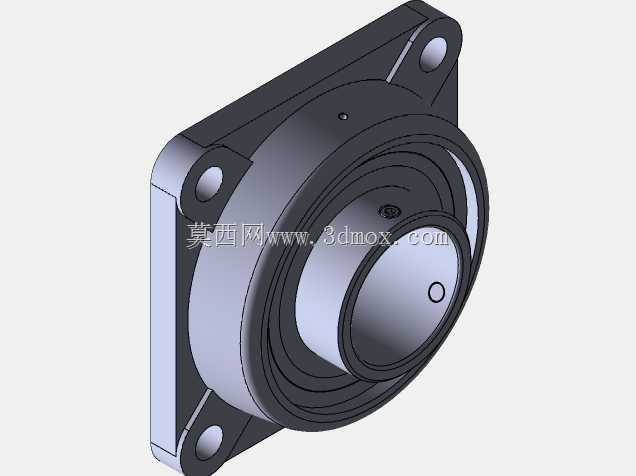

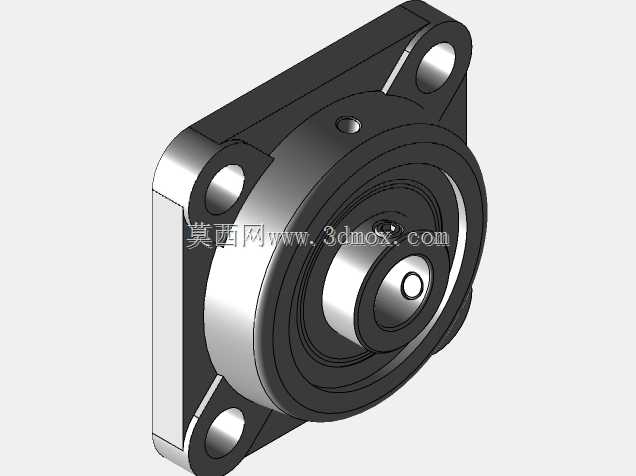

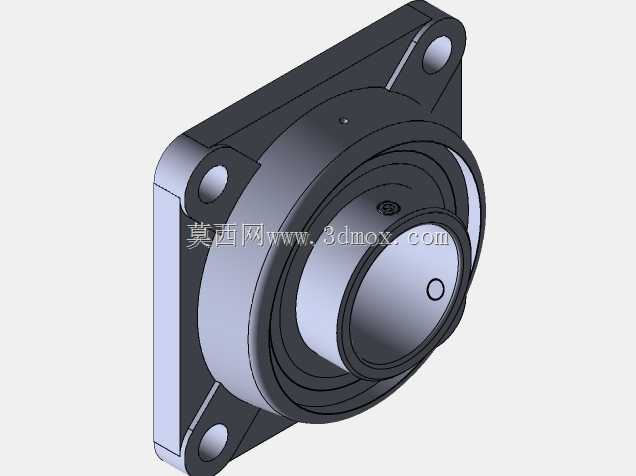

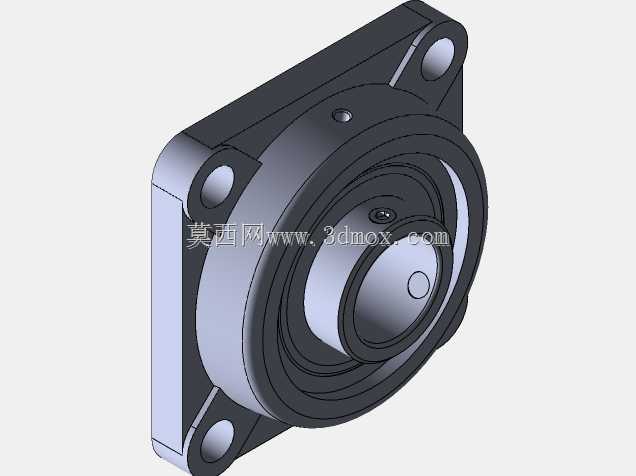

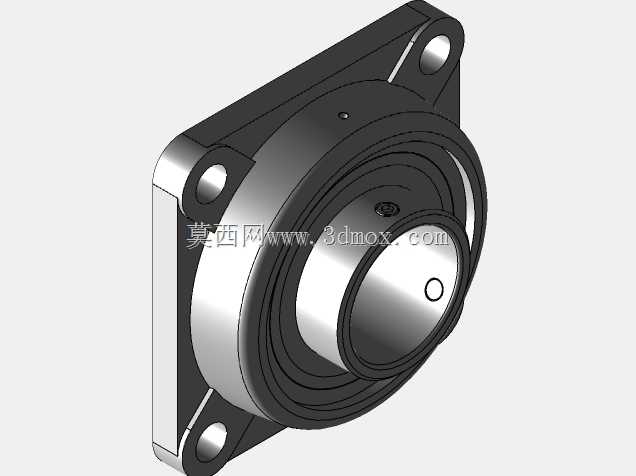

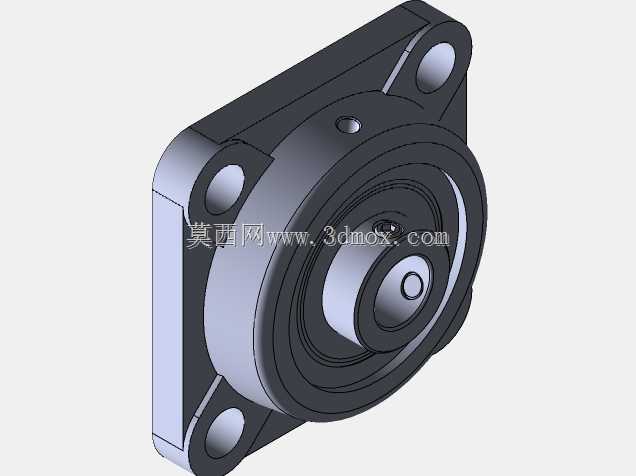

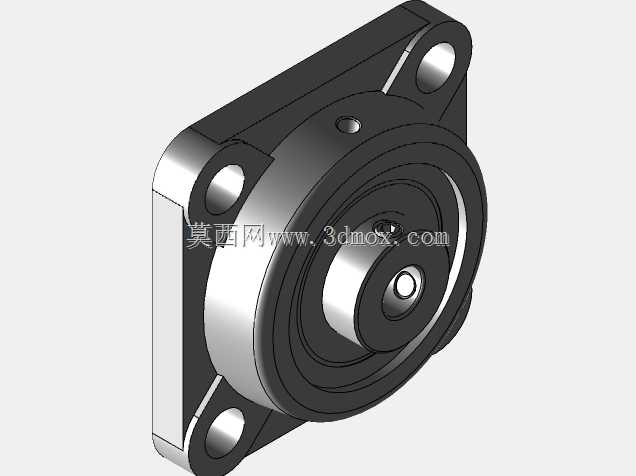

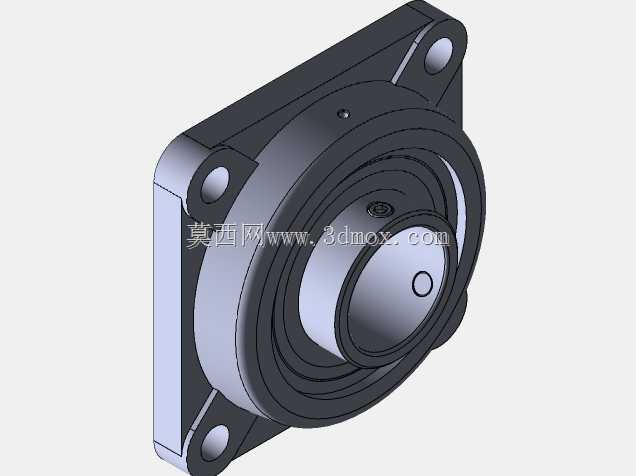

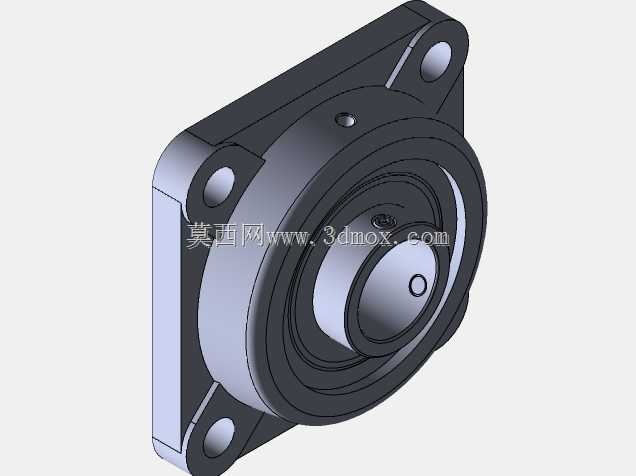

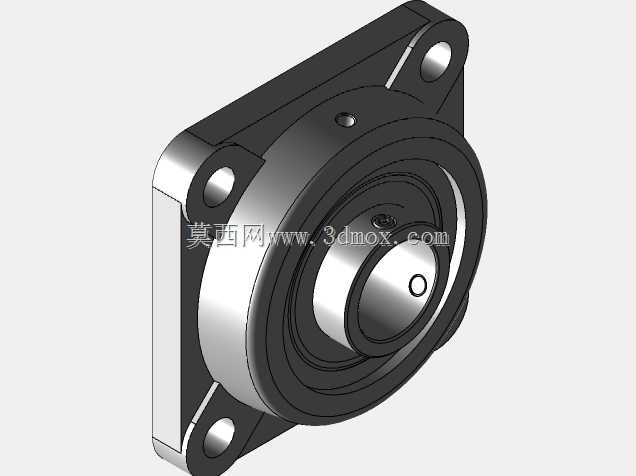

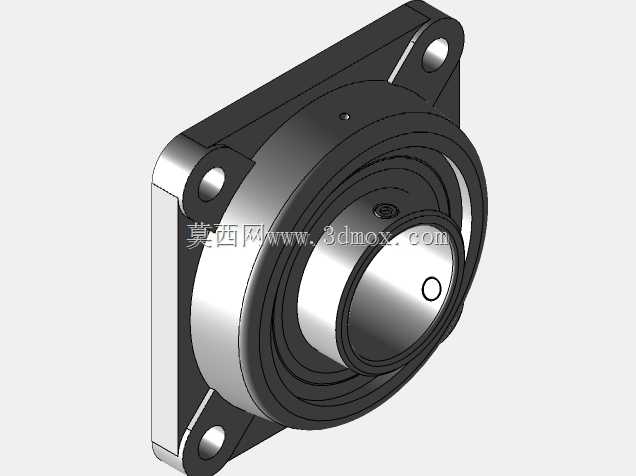

　　从结构设计逻辑来看，整体采用一体化铸造成型的方形法兰座搭配内嵌深沟滚珠轴承的组合，法兰座四个角预留了贯通的安装孔，安装时不需要额外做复杂的支座加工，直接通过螺栓穿过安装孔把整个组件固定在设备的安装立板或者机架端面即可，安装对位难度低，后期维护更换时拆卸也很方便，不需要对周边传动部件做大规模拆解。内嵌的轴承外圈和轴承座内孔采用过盈配合压装，能避免轴承在负载运转时出现外圈跟转的问题，轴承内孔和适配的传动轴采用过渡配合，轴端可以通过顶丝或者锁紧螺母做轴向固定，防止轴运转时从轴承内孔滑脱。

　　设计时首先要明确安装边界尺寸：方形法兰的四个安装孔中心距要匹配常用设备的安装孔位标准，法兰座的整体厚度要保证压装轴承后，轴承端面不会突出法兰安装面过多，避免和设备上的其他传动部件产生运动干涉；轴承内孔的公差要严格按照基孔制配合要求设定，保证和传动轴装配后既不会出现过松打滑，也不会因为过盈量太大导致装配困难、轴承内圈变形影响滚珠运转顺畅度。法兰座的边角做了小圆角过渡处理，既可以避免铸造时出现应力集中导致座体开裂，也能减少安装时边角磕碰划伤操作人员的风险。

　　实际选型应用时，要根据所支撑轴的额定转速、负载大小匹配对应尺寸的轴承型号，法兰座的材质常用灰铸铁做时效处理，消除铸造内应力，避免长期使用后座体变形导致轴承同轴度超差，在有耐腐蚀要求的工况下，也可以选用不锈钢材质铸造的座体搭配不锈钢滚珠轴承，满足食品、医药类设备的卫生防护要求。轴承内部预填了适配工况的润滑脂，常规工况下长时间运转不需要频繁补充润滑，降低日常维护的工作量。这种法兰式安装的带座轴承相比立式轴承座，更适合在垂直安装面的场景下使用，不需要额外做支撑座的焊接或者机加工，能大幅缩短设备的装配调试周期，在中小型自动化设备的传动机构设计中，是选型优先级很高的标准支撑部件。
