通讯终端外壳注塑模具三维结构设计

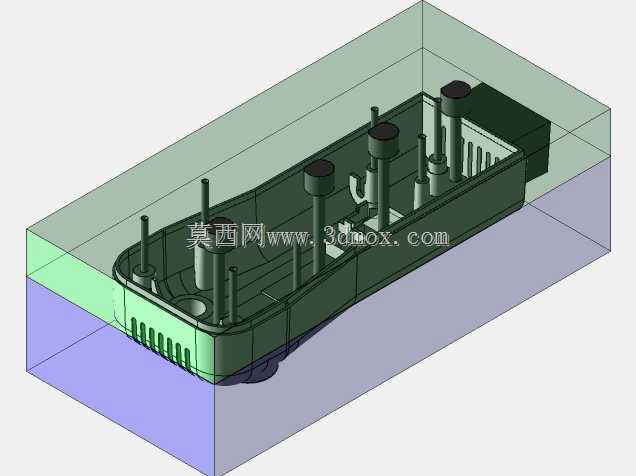

　　这套模具针对通讯类手持终端的外壳塑件设计，日常应用场景集中在消费电子注塑生产车间，配套卧式注塑机完成批量塑件成型，直接产出适配手持通讯设备的硬质外壳零件，为终端产品提供结构支撑与外部防护。从塑件本身的结构特性出发，外壳带有侧边细密散热格栅、顶部多组安装柱位、内壁卡扣定位结构，这些特征直接决定了模具的分型与机构排布逻辑。设计过程中优先将分型面选在塑件最大轮廓边界处，避开外观面的熔接痕残留区域，前模部分加工出对应外壳外表面的光滑型腔，表面做抛光处理保证塑件外观质感，后模型芯部分整合了所有内部结构的成型特征，包括多根独立的柱位镶针、格栅位置的薄片镶件，这类拆分式镶件设计既方便加工时的精度控制，也能在后续量产中出现局部磨损时快速更换，

　　降低维护成本。冷却回路的排布完全贴合模腔的外形轮廓，在塑件壁厚较大的柱位、格栅区域加密水道布置，避免局部冷却不均导致的塑件收缩翘曲，保证成型后外壳的尺寸精度满足后续装配公差要求。顶出机构采用顶针与顶块组合的方式，在壳体边缘、内部柱位底部均匀布置顶出力点，避免顶出过程中塑件出现变形、顶白缺陷，同时顶针的排布位置避开了塑件的外观面与后续需要超声焊接的配合区域。整套模具的安装边界完全适配常规200吨级卧式注塑机的拉杆间距、定位圈尺寸与浇口套匹配规格，模架采用标准龙记模架改制，导柱导套做了加长处理保证合模过程中的导向精度，侧面预留了滑块抽芯机构的安装空间，对应外壳侧面的侧凹卡扣结构，抽芯行程经过精确计算，开模时先完成侧抽芯动作再顶出塑件，避免动作干涉。在流道设计上采用潜伏式浇口，进料点选在塑件内壁非外观区域，开模时浇口自动与塑件分离，减少后续人工修剪浇口的工序，适配自动化批量生产的节拍要求。
