通讯产品外壳精密侧抽芯注塑模具结构

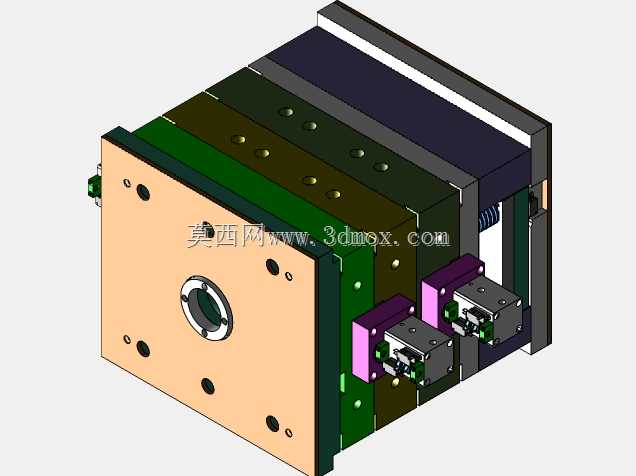

　　这套模具主要面向通讯类小型塑胶壳体的批量注塑成型场景，适配卧式注塑机的安装接口，整体模架采用标准龙记模胚改制，定模侧面板与浇口套的同轴度控制在0.02mm以内，保证注塑时主流道的进胶顺畅，不会出现披锋、漏胶的问题。从结构布局来看，动定模合模方向的总厚度控制在适配120吨级注塑机的容模范围内，四周的导柱导套采用对称不等径设计，避免合模时出现装反的操作失误，导套端部做了15度导入倒角，合模过程中能自动校正微小的位置偏差，减少导柱的拉伤磨损。

　　考虑到通讯壳体侧面存在两个倒扣的卡扣装配位，模具在动模侧设置了两组斜导柱驱动的侧抽芯滑块，滑块与模仁的配合面做了0.01mm的预压量，注塑时不会因为熔料压力导致滑块后退产生飞边，滑块的行程设计预留了3mm的安全余量，保证开模后倒扣位置完全脱离塑件，不会出现顶出时拉坏塑件卡扣的问题。冷却水路采用环绕式布局，在定模仁、动模仁以及侧滑块内部都设置了独立的冷却回路，水路距离模腔表面的距离统一控制在12-15mm之间，保证成型时模温均匀，减少塑件因为冷却不均产生的翘曲变形，缩短整体成型周期。

　　顶出系统采用顶针+顶块的组合形式，在塑件的加强筋、柱位等容易粘模的位置布置了直径2mm的圆顶针，在壳体的边缘平面位置设置了矩形顶块，顶出时受力均匀，不会在塑件表面留下明显的顶出痕迹，顶针板的复位采用复位杆+弹簧的双重结构，合模前弹簧会提前带动顶针板预复位，避免滑块回位时与顶针发生碰撞干涉。浇注系统采用侧浇口进胶，浇口位置选在壳体的内侧非外观面，成型后去除浇口不会影响产品的外观质量，流道的截面采用梯形设计，熔料流动阻力小，同时也便于后续的流道凝料脱模。

　　在安装边界上，模具的定位圈直径采用标准100mm规格，与注塑机定模板的定位孔精准配合，浇口套的球面半径与注塑机喷嘴的球面半径匹配，保证射嘴与浇口套贴合紧密无间隙。模具的四个角设置了承压块，承压块的高度比模架平面高出0.03mm，合模时承压块承受锁模力，减少模仁的受压变形，延长模具的使用寿命。整套模具的排气槽开设在动定模合模面的熔体流动末端，排气槽深度控制在0.02mm，既能顺畅排出模腔内的空气，避免塑件出现烧焦、缺胶的问题，又不会因为排气槽过深产生披锋。
