6s配套塑料盖板注塑成型模具结构设计

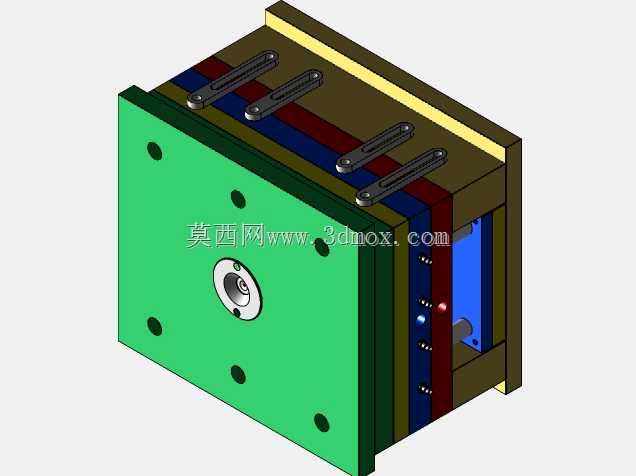

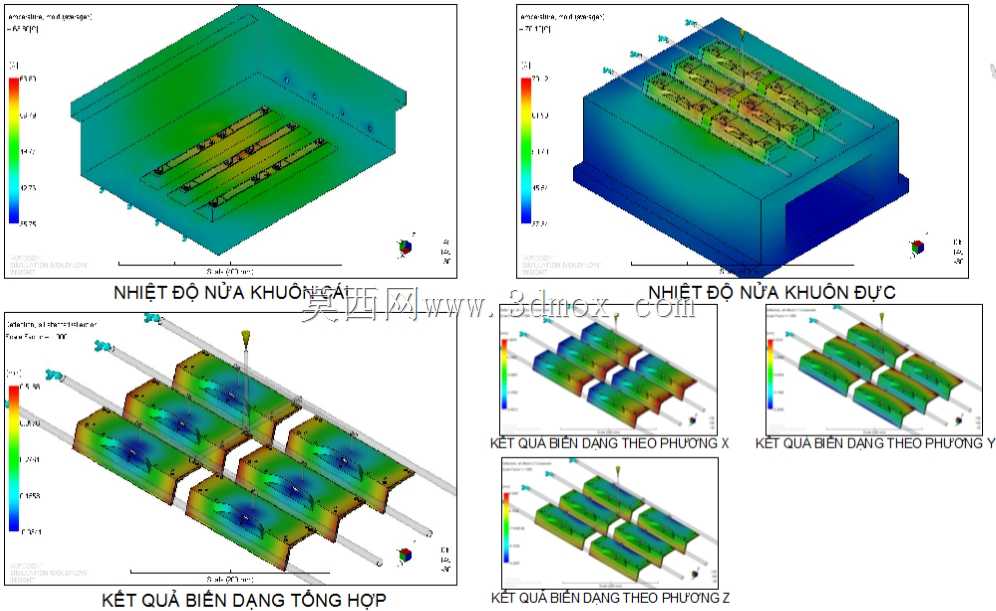

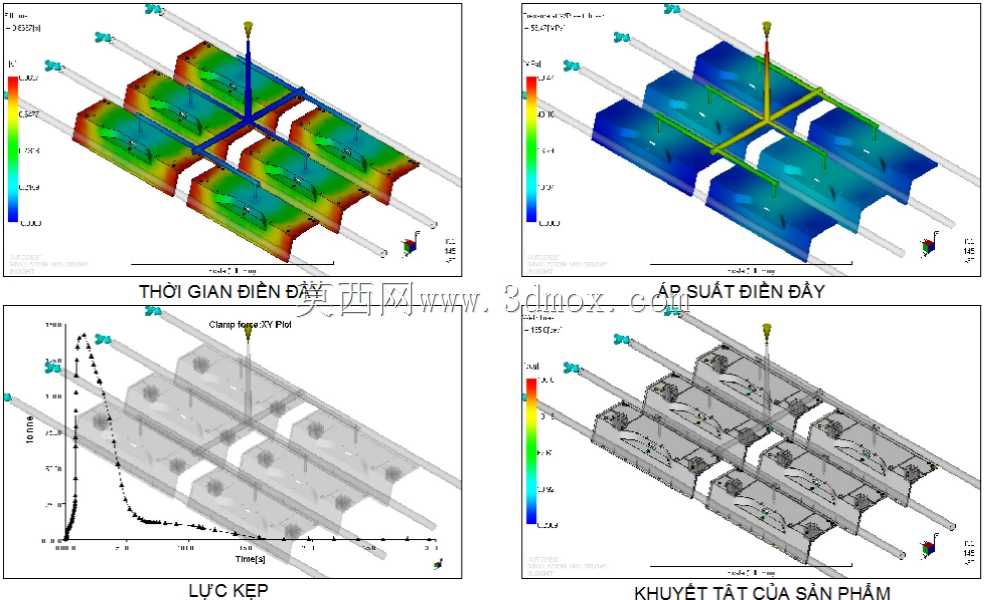

　　这套模具针对消费电子类小型塑料盖板的量产需求开发，核心服务于通讯终端配套塑胶件的批量注塑生产场景，适配常见卧式注塑机的安装接口，模架尺寸匹配200吨级注塑机的拉杆间距，安装时无需额外改装设备模板，直接通过标准压板即可完成固定。从结构设计逻辑来看，整套模具采用1出8的型腔排布，平衡式流道布局能够保证每个型腔的进料压力、熔体填充速度保持一致，避免不同模腔产出的盖板出现飞边、缺胶、收缩率不均的问题，适配PP、ABS等常用通讯类塑胶外壳的原料加工需求。设计阶段通过模流仿真完成了多轮迭代，首先针对熔体填充阶段的温度场分布做了逐点校验，从仿真结果可以看到，型腔内不同区域的温度差控制在15摄氏度以内，避免局部温度过高导致的原料降解，

　　或是温度过低带来的填充不足问题。冷却水道的排布完全贴合型腔的曲面轮廓，进出水口采用标准快插接口，接入车间常规冷却水循环系统即可满足生产时的温度控制需求，冷却周期控制在12秒以内，能够匹配高速注塑的生产节拍。浇注系统采用侧浇口进料，浇口位置选在盖板的非外观面边缘，后续去除浇口后不会在产品外露面留下痕迹，满足通讯类产品外观面的质量要求。顶出结构采用顶针+推板组合的方式，针对盖板薄壁易变形的特点，顶出力均匀分布在产品的加强筋与边缘位置，避免顶出时产品出现翘曲、顶白等缺陷。模具的分型面设计完全顺着产品的轮廓曲面走，封胶面预留了足够的合模挤压余量，合模时不会出现溢料飞边，同时分型面的加工精度控制在0.02mm以内，

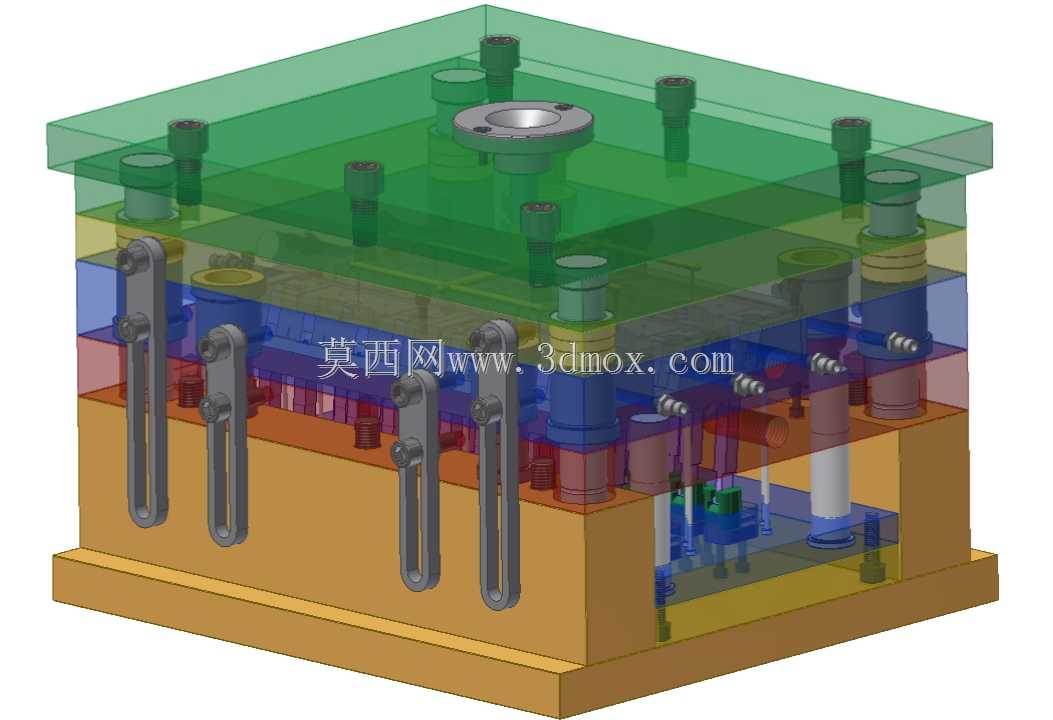

　　保证产品的合模线位置平整无错位。排气槽开设在型腔末端的熔体最后填充位置，深度控制在0.02mm，既能顺畅排出型腔内的空气，避免产品出现气泡、烧焦等缺陷，又不会让熔体溢出产生飞边。整套模具的导向机构采用标准导柱导套配合，导柱加装了润滑油槽，长期生产时能够减少磨损，保证模具开合模的对位精度，避免型腔错位导致的产品尺寸超差。在实际生产场景中，这套模具能够稳定实现连续自动化生产，配合机械手取件可以实现无人化作业，单班产能能够达到3000模以上，产品尺寸公差稳定控制在±0.05mm以内，完全满足通讯类塑胶配件的装配精度要求，不需要额外的二次修整工序即可直接进入下游装配环节。
