立式单缸往复式蒸汽机教学演示结构

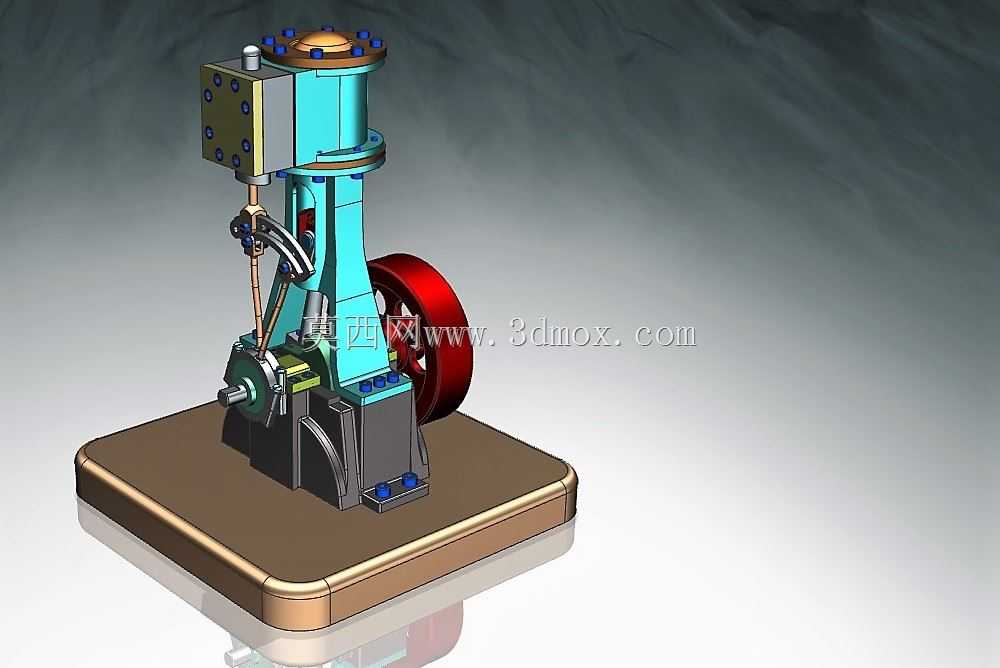

　　这套立式单缸往复式动力结构，常被用于热能动力教学演示、小型复古动力装置复刻场景，也可作为机械原理课程中曲柄滑块机构、配气机构联动的具象演示载体，帮助学习者直观理解热能向机械能转换的完整传动链路。从结构设计逻辑来看，整体采用立式排布，气缸垂直安装于铸态质感的机身上方，侧面集成方形配气阀组，通过偏心轮带动的滑阀机构控制进排气时序，保证活塞上下往复运动的配气精度；活塞连杆直接连接下方曲轴的曲柄销，曲轴输出端集成红色飞轮带轮，依靠飞轮的转动惯量平滑活塞往复运动带来的转速波动，让输出扭矩更稳定。机身底部采用带圆角的方形安装基座，基座上预留的螺栓安装孔可直接将整套结构固定在演示台架或实验台面上，安装边界清晰，

　　基座的配重设计也能抵消设备运转时的往复惯性力，降低运行振动。设计过程中优先保证各运动副的间隙合理性，活塞与气缸壁的配合间隙、连杆大小端的铰接间隙、曲轴与机身轴承位的配合公差都经过反复校核，既避免运动卡滞，也不会因间隙过大产生传动冲击；配气阀与气缸体的连接面做了密封贴合设计，可适配低压蒸汽的演示工况，不会出现工质泄漏影响演示效果。整套结构的传动链路完全外露，没有多余的外壳遮挡，学习者可以直接观察到从蒸汽进入气缸推动活塞，到连杆带动曲轴旋转，再到飞轮输出动力的全过程，配气机构的偏心轮与曲轴同步转动的联动关系也完全可见，相比平面原理图更具实操教学价值。在实际应用中，这类结构除了教学演示，也可作为小型复古动力展品的核心动力单元，搭配小型锅炉即可实现低速运转，适配展会科普、科技馆展品展示的场景需求；结构上的安装孔位统一采用标准螺栓规格，后期维护拆装十分便捷，各易损的铰接部位都预留了润滑注油位置，可长期反复演示使用不会出现过度磨损。
