双缸单阀立式动力蒸汽机结构设计

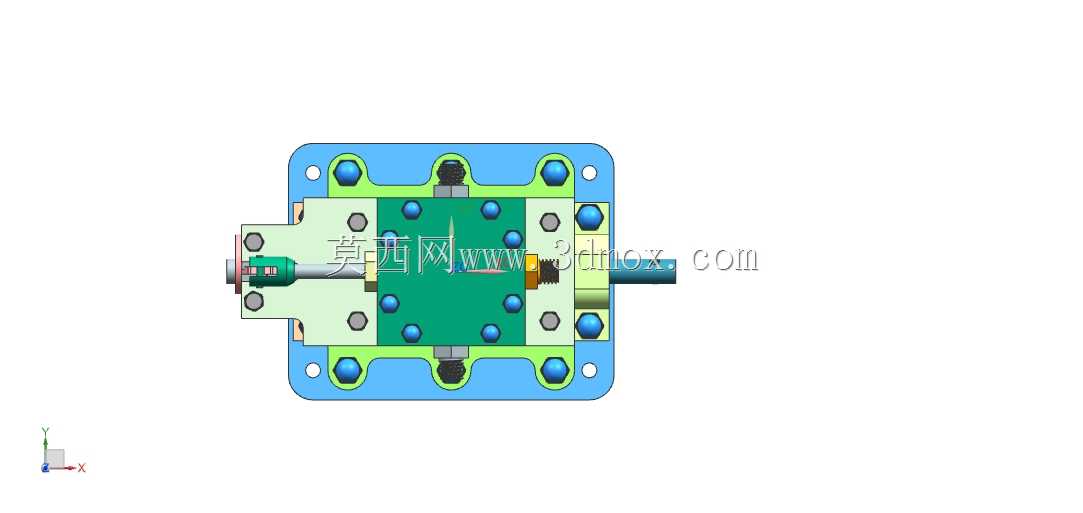

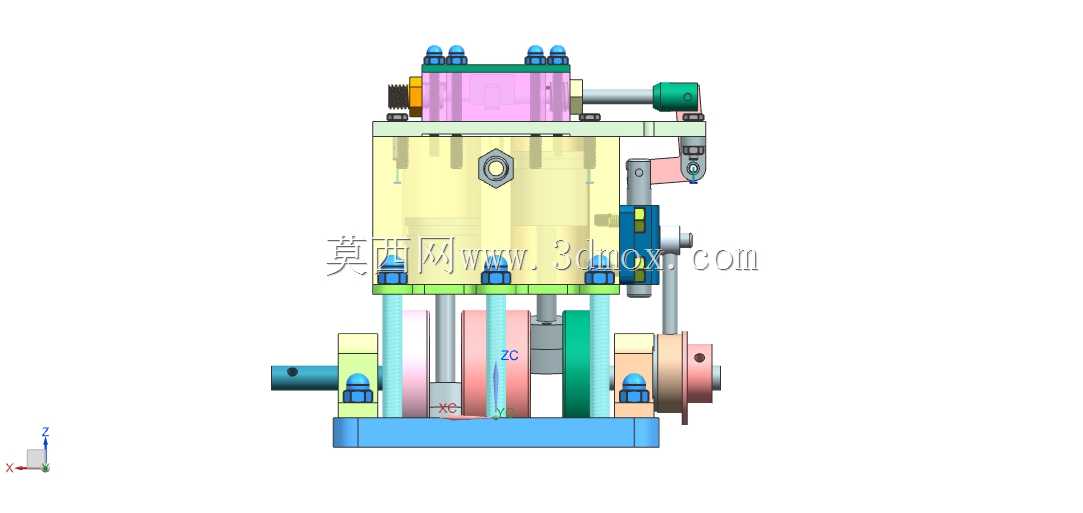

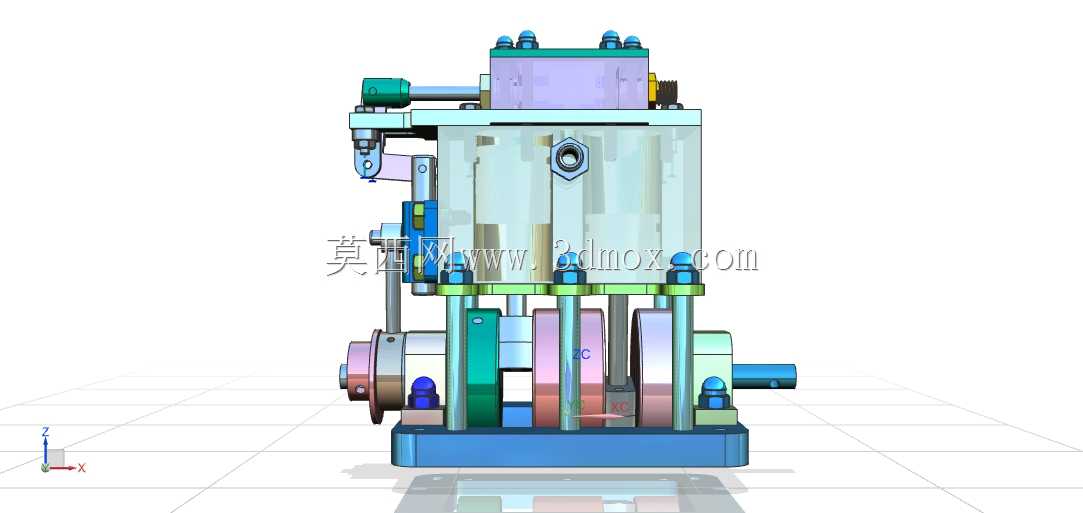

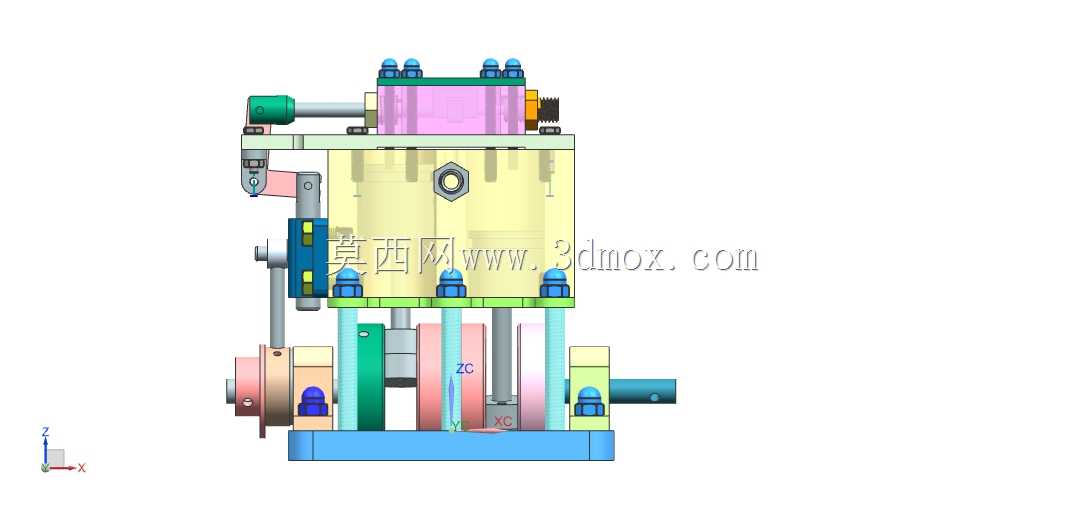

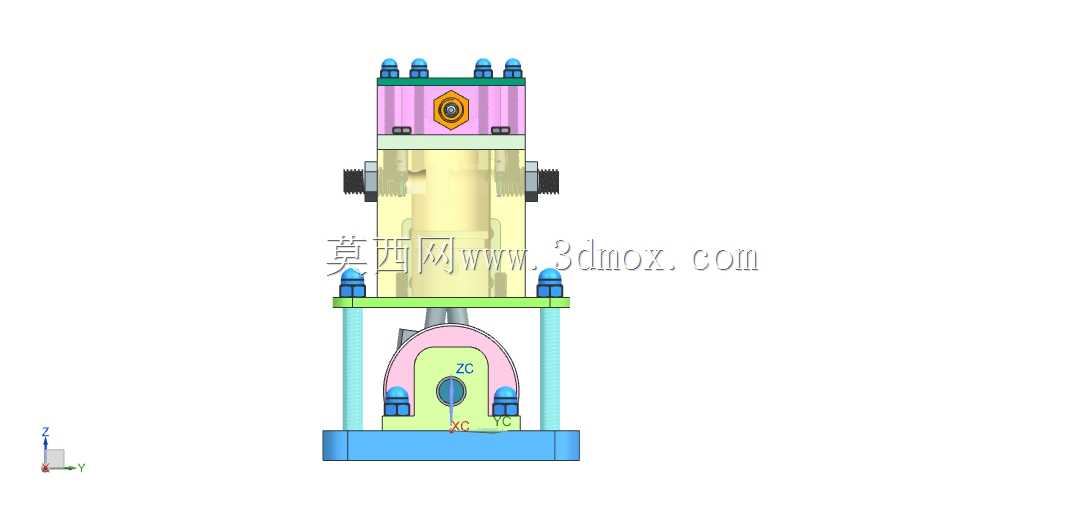

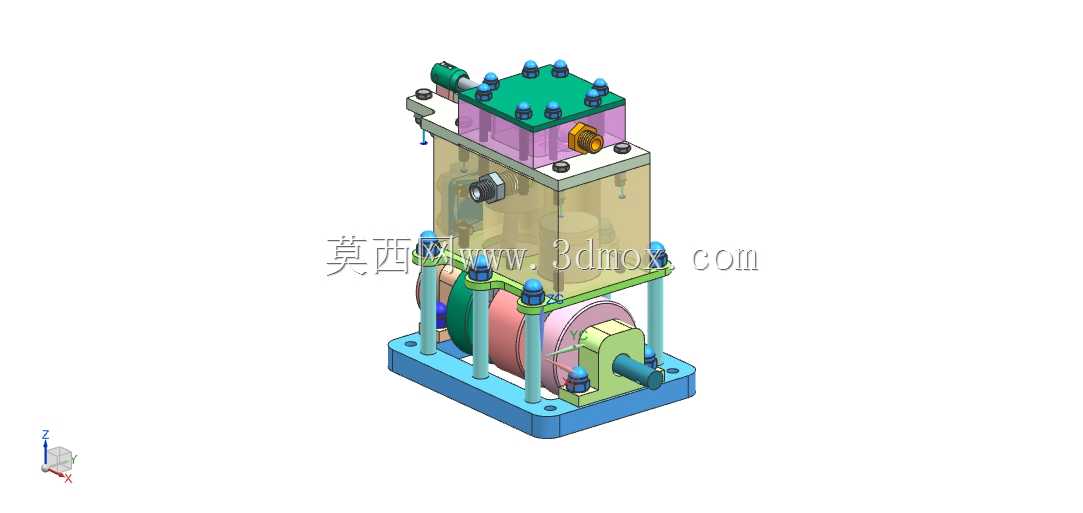

　　这款立式双缸单阀蒸汽动力装置，主要面向小型蒸汽动力演示、教学实验装备以及微型复古动力配套场景使用，在小型船舶模型动力配套、老式工业设备复原展示、机械原理教学实训台搭建中都能适配。从结构布局来看，整机采用立式排布设计，将双缸组件沿竖直方向叠层布置，底部预留整块平整安装基座，基座上预设的安装孔位可直接与配套支架或实验台面板通过螺栓锁紧，安装边界规整，不需要额外做复杂的转接支架设计，整体占用的水平安装空间远小于同功率卧式蒸汽机，适合台面空间有限的实训场景或小型设备舱内布置。

　　配气结构采用单阀统一控制双缸进排气时序，相比双独立配气结构减少了一半的阀组传动零件，既降低了加工装配的累计误差，也减少了运行过程中阀组的磨损点，日常维护时仅需调整单组阀的配气相位即可完成整机配气校准，大幅降低调试难度。双缸的曲柄连杆机构采用错相位布置，能够避免动力输出死点，保证主轴转动的连续性，输出端直接从机体侧部伸出，可通过联轴器直接连接负载端，也可加装带轮做动力输出，适配不同的传动连接需求。

　　设计过程中优先考虑了零件的加工工艺性，缸体、基座等主体结构件采用规则的块体、回转体组合造型，没有复杂的异形曲面，普通铣床、车床即可完成加工，不需要特殊的五轴加工设备，降低了实物打样的成本。各运动副的润滑点位都预留了注油通道，日常运行维护时不需要拆解机体即可完成润滑保养。缸体与基座之间、阀组与缸盖之间的密封面都采用平面密封设计，配合密封垫片即可满足低压蒸汽工况下的密封要求，不需要复杂的密封结构。

　　整机的竖直方向尺寸经过紧凑化设计，上部阀组组件与下部曲柄传动组件之间的间距经过反复校核，既保证了连杆运动过程中不会与缸体下部发生运动干涉，也尽可能压缩了整机高度，避免立式结构重心过高带来的运行振动问题。基座的重量占整机重量的近三分之一，能够有效抵消双缸往复运动产生的振动，保证运行时机体的稳定性，不需要额外加装厚重的减震底座即可平稳运行。
