交错轴蜗轮蜗杆传动副结构设计

项目分类:通用机械零部件 发布时间:2022-06-28 ID:673168
  • 交错轴蜗轮蜗杆传动副结构设计
  • 交错轴蜗轮蜗杆传动副结构设计
  • 交错轴蜗轮蜗杆传动副结构设计

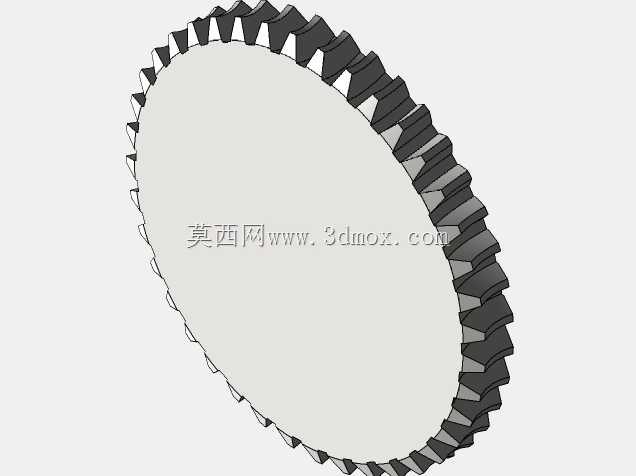

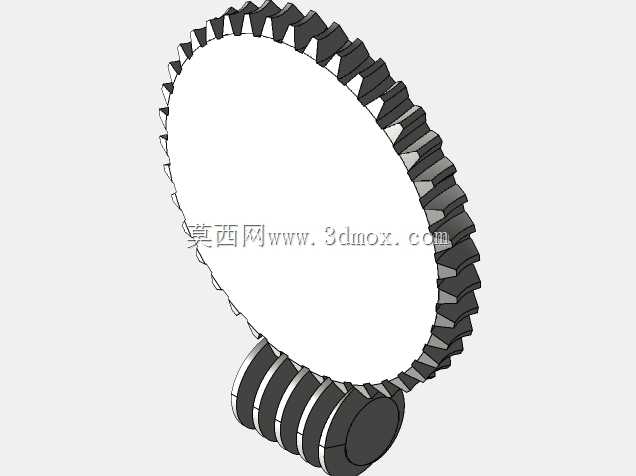

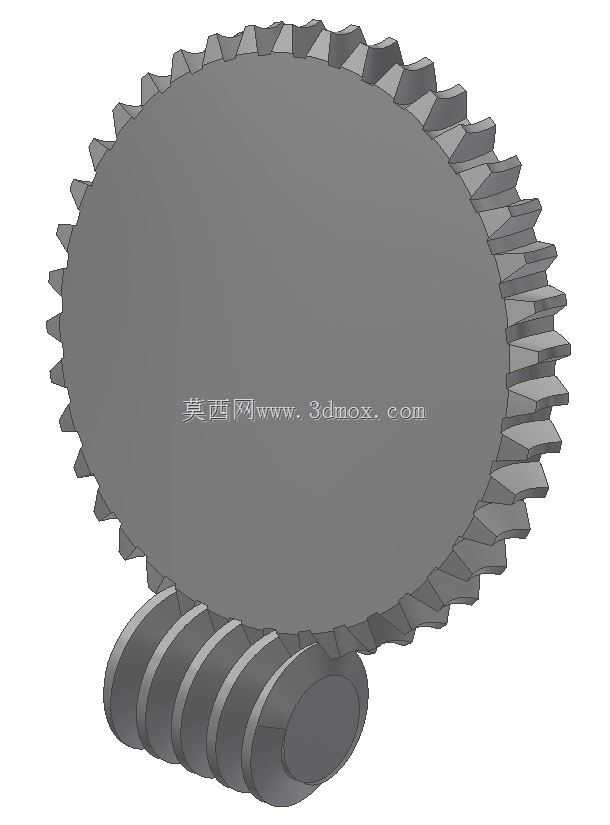

  这套蜗轮蜗杆传动结构,核心适配空间交错轴之间的运动与动力传递场景,在各类需要大减速比、低输出转速的传动链路中应用广泛,常见于输送线驱动单元、小型起重设备回转机构、精密进给装置、阀门驱动执行端等对传动平稳性有较高要求的工位。从实际功能特性来看,该传动副依靠蜗杆齿面与蜗轮轮齿的连续啮合实现动力传输,单级传动即可实现较大的传动比,相比同减速比的圆柱齿轮组,整体结构占用空间更小,同时啮合过程中多齿同时接触,齿面受力均匀,传动冲击小、运行噪音低,还具备反向自锁的特性,可在无额外制动组件的情况下避免负载端反向带动输入端转动,适配需要防止逆转的垂直升降类传动场景。设计过程中优先匹配了啮合侧隙的合理取值,既保证常温工况下齿面润滑脂能形成完整油膜,

  避免干摩擦加剧齿面磨损,也控制侧隙在合理范围,降低正反转切换过程中的回程误差,适配精密进给类场景的传动精度要求。蜗轮轮齿采用沿蜗杆螺旋面包络的齿形设计,齿向弧度完全匹配蜗杆的螺旋升角,保证啮合过程中齿面接触为线接触而非点接触,大幅提升齿面承载能力,避免局部应力集中导致的轮齿崩损。蜗杆部分采用等导程螺旋齿结构,齿根圆角做了平滑过渡处理,降低应力集中系数,提升交变载荷下的齿根疲劳强度。安装边界上,蜗轮与蜗杆的轴线空间垂直交错,中心距尺寸严格匹配啮合参数,蜗轮的轴向安装定位基准与蜗杆轴线的同轴度、垂直度公差均按中等精度传动要求设定,安装时需保证蜗杆轴向窜动量控制在允许范围内,避免啮合过程中出现齿面偏载,加剧局部磨损。

  蜗轮的轮毂部分预留了标准键槽安装位,可直接与输出轴配合传递扭矩,蜗杆两端预留轴承安装轴颈,可适配标准深沟球轴承做回转支撑,整体结构无需额外定制异形连接件,即可快速集成到现有传动系统中,降低整机设计的适配成本。实际选型应用时,可根据输入转速、负载扭矩、工况冲击系数调整模数、齿数比、齿面硬度参数,适配连续运转、间歇启停、正反转频繁切换等不同工况的使用需求,齿面润滑优先采用脂润滑方式,适配中低速运转场景,若用于高速连续运转工况可适当调整箱体密封结构改为油浴润滑,进一步提升齿面散热能力,延长传动副使用寿命。
