工业卧式三级硬齿面减速传动箱体

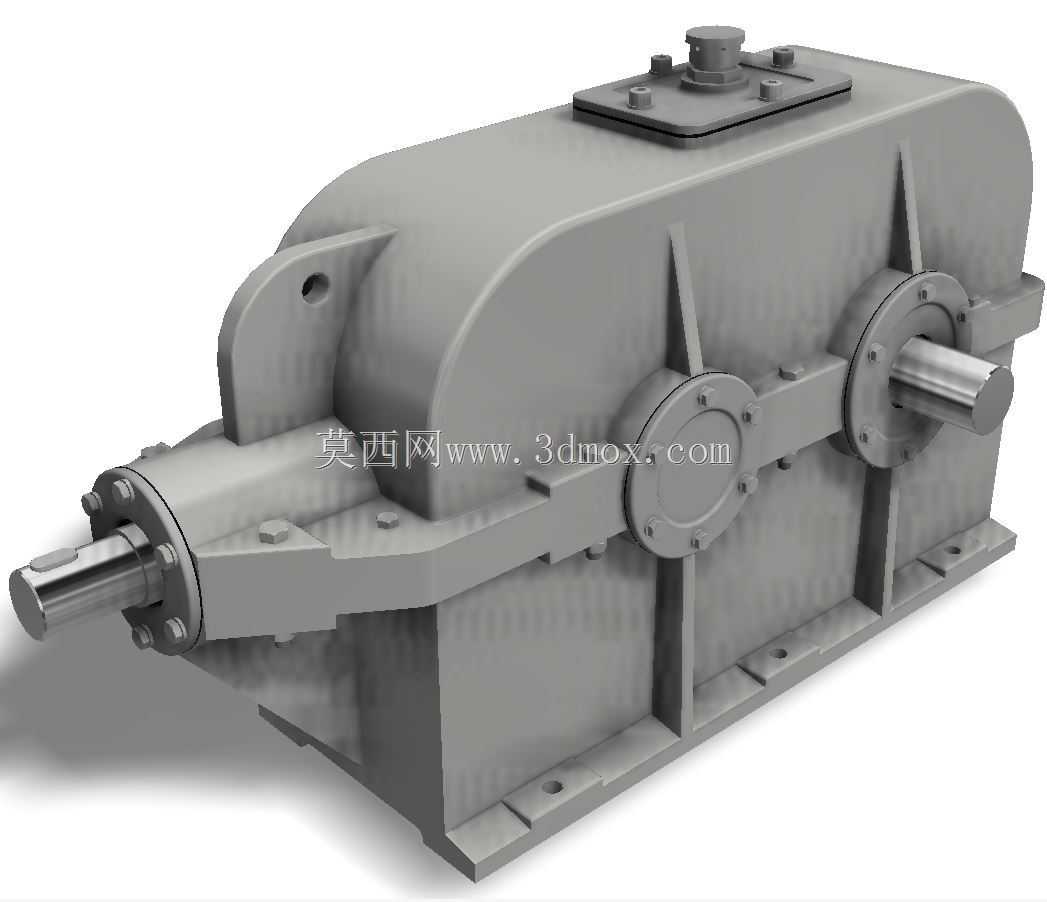

　　这套卧式减速传动装置的三维结构，面向带式输送、搅拌驱动、矿山给料、冶金辅机这类长期连续运转的重载工况搭建，核心作用是把原动机端的高转速低扭矩输入，经由内部多级啮合齿轮副逐级降速，在输出轴端放大输出扭矩，同时匹配负载端的额定工作转速，让整条驱动链的动力传递处在高效区间。从整机布局来看，箱体采用中分剖分的卧式铸造壳体结构，沿轴向平行布置三根传动轴，输入轴与输出轴分别从箱体两侧轴孔伸出，轴端预留标准联轴器安装位，现场对接电机和工作机时无需额外改动轴系位置；箱体底部延伸出整体式安装底座，底座上加工多组地脚螺栓通孔，安装基准面经过铣削找平，整机落座在钢结构机架或者混凝土基础上后，可通过地脚螺栓预紧抵消运转时的齿轮啮合反力，

　　避免长期运行出现箱体移位。设计阶段先按照传动功率、工况系数、预期热平衡功率推算各级齿轮的中心距、齿宽与模数，高速级采用斜齿布置来降低啮合冲击噪声，中间级与低速级根据载荷梯度加大齿厚，轴承选型上两端轴位均选用圆锥滚子轴承配对安装，同时承受径向切削力与齿轮啮合产生的轴向分力，轴承端盖处设置迷宫密封结构，阻挡箱体内润滑油外泄，同时阻隔外部粉尘、浆液进入轴承腔。箱体顶部开设观察盖板与透气帽装配位，日常巡检可开盖检查齿轮啮合斑点、润滑油位，透气帽平衡箱体内外压差，避免长时间运转油温升高后内部压力顶破密封件；箱体侧壁预留油位计安装孔与底部放油螺塞孔，换油时可彻底排空箱底沉积的磨屑。外形安装边界上，整机轴向长度覆盖输入输出轴的伸出长度，

　　径向高度以箱体最大剖分面为基准预留吊装空间，底座螺栓孔的孔距按照通用工业减速机架的安装规范排布，既可以独立作为驱动单元落地安装，也可以直接集成到成套设备的驱动舱内部，结构上所有加强筋沿轴承座受力方向辐射布置，在控制箱体整体重量的前提下提升壳体刚性，减少重载启停时的箱体形变，保证齿轮啮合侧隙始终处在设计允许范围内。
