带两级直齿轮传动的工业变速箱结构

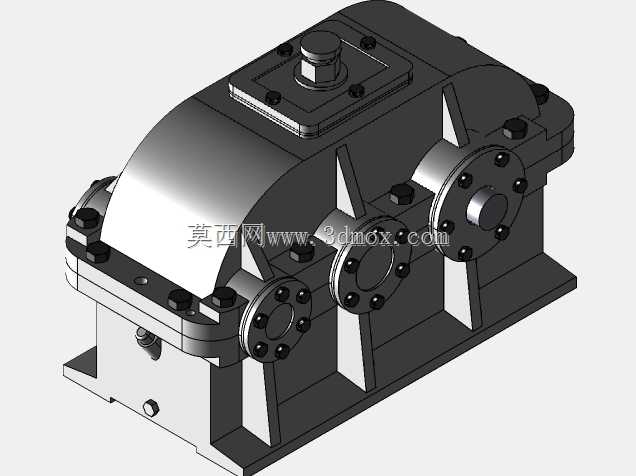

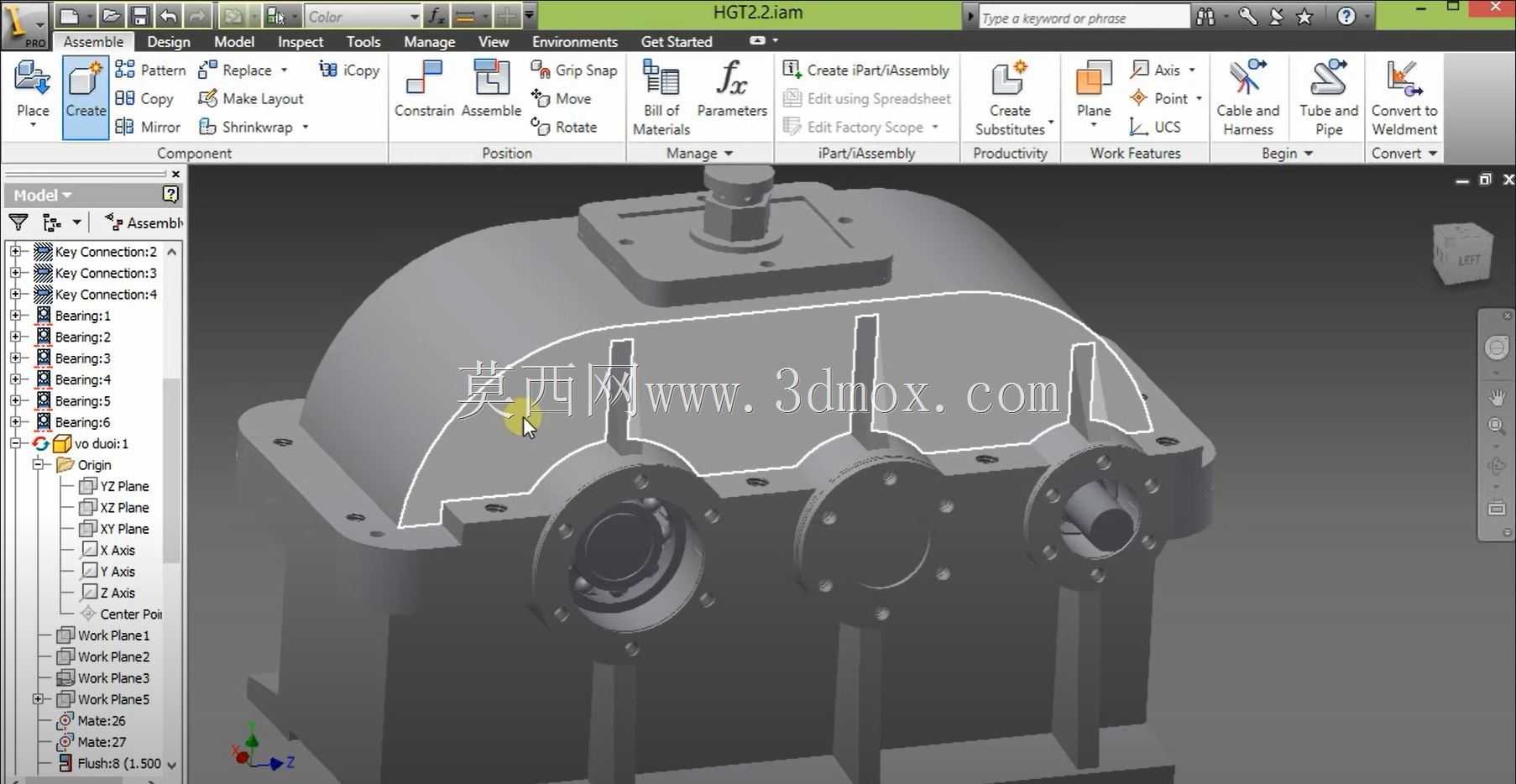

　　这款带两级直齿轮传动的变速箱，主要应用在中小功率工业设备的动力传递环节，常见于轻工输送线、小型机床进给机构、农用辅助设备这类对传动精度要求适中、载荷波动不大的场景，核心作用是匹配原动机与工作端的转速转矩差，把高转速低转矩的输入动力转换为低转速大转矩的输出动力，满足执行端的作业负载需求。从结构设计来看，箱体采用剖分式铸造壳体，上盖为圆弧过渡的穹顶造型，既可以给内部高速回转的齿轮预留足够的润滑甩油空间，避免齿轮运转时搅油阻力过大，也能通过弧形结构提升壳体的整体刚性，减少传动过程中的箱体共振变形。箱体侧面布置三个同轴度要求极高的轴承安装孔，分别对应输入轴、中间轴、输出轴的装配位置，每个安装孔端面都设计了均匀分布的螺栓连接孔位，

　　用于安装轴承端盖，既可以实现轴承的轴向定位，也能通过端盖处的密封结构防止箱体内润滑油泄漏，同时阻挡外界粉尘、切削碎屑进入箱体内部破坏齿轮啮合面。设计过程中优先考虑了装配工艺性，上盖与下箱体的结合面采用精加工平面密封，沿结合面一周布置连接螺栓，靠近轴承孔的位置螺栓间距适当缩小，避免结合面出现局部间隙导致渗油；顶部设置的吊装凸台集成了透气塞安装位，可平衡箱体内外气压，避免长时间运转后箱体内温度升高、气压增大造成密封件失效。安装边界方面，箱体底部设计了带安装通孔的支撑脚，四个支撑脚的底面处于同一加工平面，可直接通过螺栓固定在设备的安装基座上，支撑脚的孔位间距预留了足够的扳手操作空间，方便现场装配与后期维护拆卸；

　　输入输出轴的轴伸长度与轴径尺寸匹配常规的联轴器安装标准，不需要额外定制转接件即可与原动机、工作负载完成对接。两级直齿轮的参数匹配经过传动比分配优化，高速级采用小模数齿轮降低运转噪声，低速级采用大模数齿轮提升承载能力，齿轮与轴之间采用平键连接传递转矩，轴上配套的轴用挡圈、套筒可实现齿轮的轴向固定，避免运转过程中齿轮出现窜动影响啮合精度。箱体内腔的容积设计兼顾了润滑油储量与散热需求，正常油位可浸没低速级大齿轮的1-2个齿高，依靠齿轮回转带油实现所有啮合面与轴承的飞溅润滑，不需要额外配置强制润滑系统，简化了整体结构，降低了后期维护成本。
