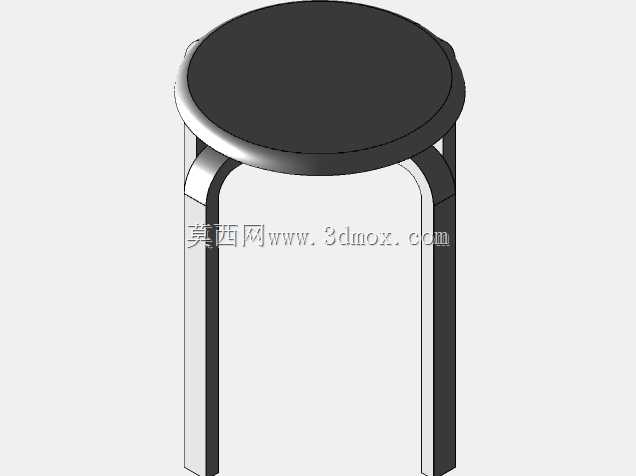

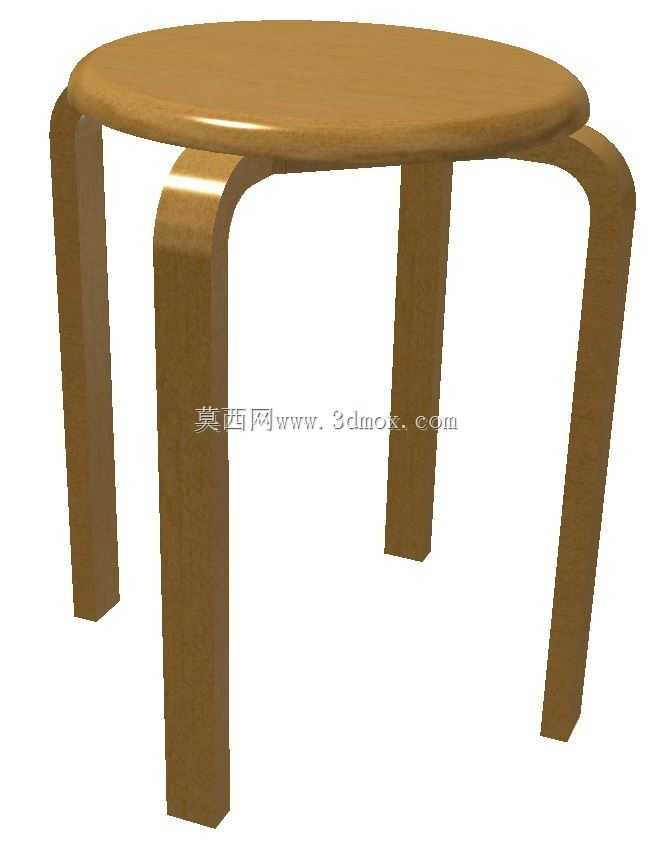

这款弧形腿圆木凳的结构设计,核心围绕日常居家、小型商用场景的高频使用需求展开,在结构可靠性与使用舒适度之间做了针对性平衡。凳面采用整圆形实木板材做边缘倒圆角处理,边缘圆弧半径控制在15mm左右,既避免直角磕碰带来的使用安全隐患,也能让使用者落座时大腿与凳面边缘接触的位置没有生硬的硌压感,适配不同身高人群的落座姿态。凳腿采用一体化弯曲成型的实木构件,四条凳腿沿凳面圆周均匀分布,相邻凳腿的中心夹角保持90度,向外微张的倾斜角度经过受力验算,当凳面承受垂直向下的载荷时,凳腿的受力方向能顺着木材纤维方向传导,避免横向剪切力对木材纤维的破坏,大幅提升整体结构的抗形变能力。从安装边界来看,这款圆凳的整体占地直径控制在450mm以内,
凳面高度设定为420mm,这个尺寸既可以搭配常规高度的餐桌、茶桌使用,也能单独作为临时坐具放置在玄关、阳台等狭小空间,不会占用过多通行面积。设计过程中特意规避了传统四腿方凳容易出现的腿端刮擦地面、挪动时噪音大的问题,凳腿底端预留了5mm深度的平底安装槽,可以直接粘贴防滑毛毡或者橡胶脚垫,不需要额外做打孔固定,安装操作简单,同时也能保护地面铺装材料不被刮花。凳面与凳腿的连接采用嵌入式榫卯结构,凳腿顶端加工出与凳面底部预留槽位完全匹配的榫头,装配时配合环保木胶做压合固定,不需要额外加装金属连接件,既保证了连接强度,也让整体外观保持木材本身的质感,没有突兀的金属构件破坏视觉整体性。在实际使用场景中,这款木凳除了满足日常就坐的基础功能,
还可以作为小型置物台使用,临时放置书籍、绿植或者日常随手取用的小物件,弧形凳腿的设计没有突出的棱角,即使在空间狭窄的区域挪动,也不会磕碰到周边的家具或者墙体。结构建模过程中对木材的形变余量做了预留,凳面与凳腿的连接槽位预留了0.2mm的装配间隙,适配不同地区温湿度变化带来的木材干缩湿胀,避免温湿度变化导致的榫卯结构开裂或者松动。整体结构没有复杂的异形加工件,所有构件都可以通过常规的木材切割、弯曲、铣削设备完成加工,生产加工的工艺门槛低,适合批量标准化生产,同时构件数量少,后期如果出现局部构件损坏,也可以单独更换对应部件,不需要整体报废,提升了产品的全生命周期实用性。
