正交啮合锥齿轮传动副结构设计

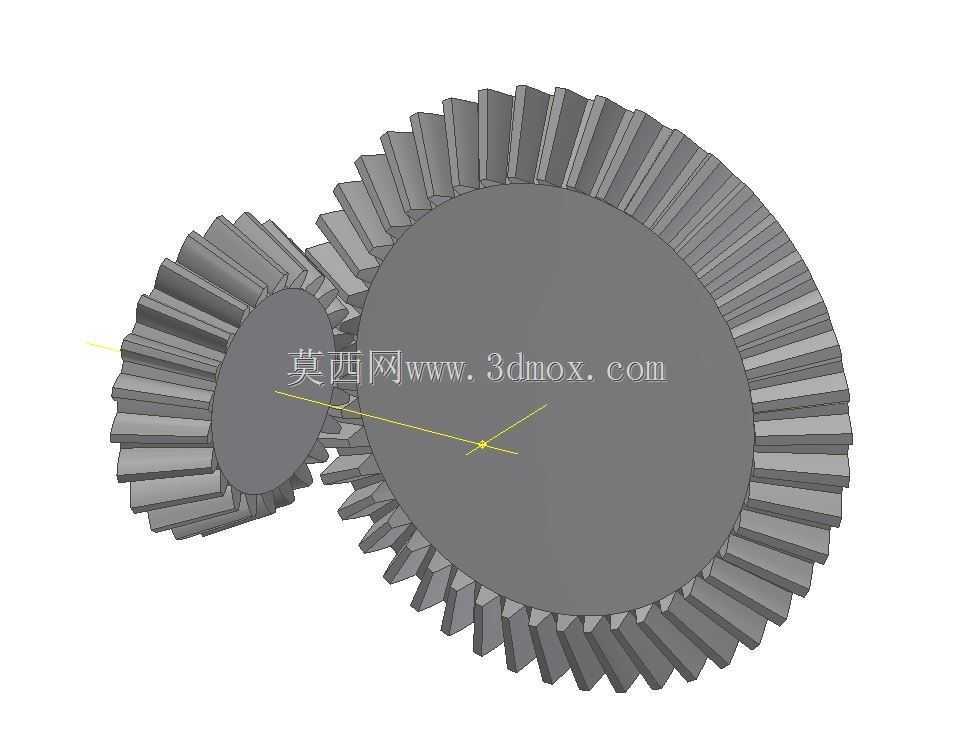

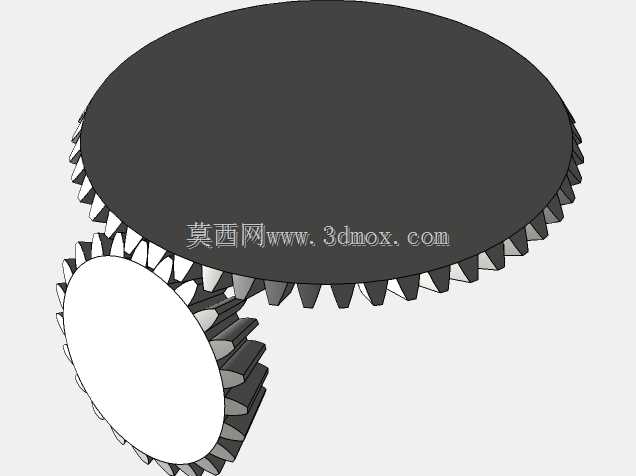

　　这套锥齿轮传动副采用正交轴布置方案，主要用于实现两相交轴之间的旋转动力传递，常见于差速器、机床分度机构、农业机械传动箱、小型动力输出转角装置等场景，可在紧凑安装空间内完成90度方向的动力换向，无需额外增加传动链路的冗余部件。从结构设计层面看，大小两个锥齿轮的节锥顶点完全重合，齿线沿节锥母线方向分布，啮合过程中轮齿从大端逐步向小端平顺接触，重合度高于直齿圆柱齿轮的常规传动方案，传动过程中的冲击载荷更小，运行噪音控制表现更优。设计阶段需要重点把控安装距参数，两个齿轮的轴向定位基准必须严格对齐节锥交点，一旦出现轴向窜动超差，会导致轮齿接触区偏移到大端边缘或者小端齿顶，轻则加剧齿面磨损，重则出现轮齿崩断的失效问题。齿形参数设计上，

　　大端模数取标准值，齿高从大端向小端按比例收缩，保证啮合时全齿面均匀接触，避免局部应力集中。安装边界方面，这套传动副的轴向尺寸紧凑，径向占用空间远小于同传动比的圆柱齿轮换向机构，适配封闭箱体内部的狭小安装空间，装配时需要配对研磨齿面接触区，通过调整垫片厚度控制两个齿轮的轴向位置，确保接触斑点位于齿面中部区域，沿齿高和齿长方向的接触占比符合传动精度要求。实际应用中，这类锥齿轮副可传递中低速区间的额定扭矩，齿面经过硬化处理后可适配更高载荷的传动工况，日常维护仅需定期更换齿轮箱内润滑脂，检查轴向锁紧结构的预紧力即可，不需要频繁调整啮合间隙。建模过程中严格遵循锥齿轮的展成原理，齿廓曲面完全匹配加工时的产形轮运动轨迹，

　　可直接导入工程软件做干涉检查、运动仿真，也可用于加工前的工艺验证，避免实际加工后出现啮合卡滞、侧隙不合理的问题。不同于螺旋锥齿轮的复杂加工要求，这套直齿锥齿轮副可采用常规铣削设备加工，制造成本更低，适配对成本控制较严格的通用传动场景，在小型输送设备转角动力头、园林工具传动箱、轻工机械的换向机构中都有广泛应用。
