环形拼接式气旋分离筒体结构设计

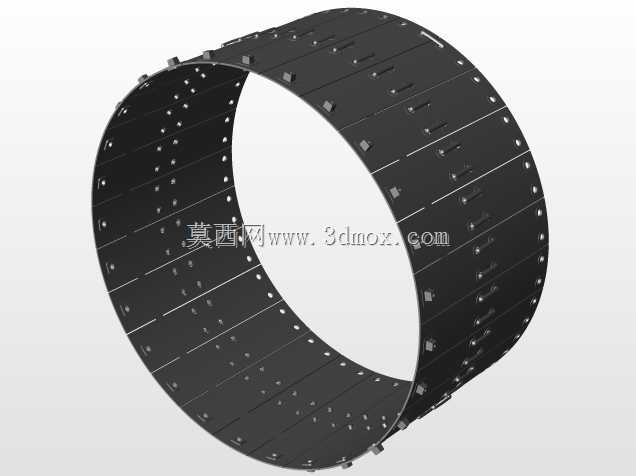

　　该环形筒体结构多用于气固两相分离类气旋设备的核心腔体段，在工业除尘、粉料气力输送分级、车间焊烟净化、粮食加工风选等场景中承担旋流导向、物料截流的核心作用，是气旋类分离设备中决定分离效率的关键承载部件。从结构设计逻辑来看，整体采用分段式弧形板拼接成整圆的方案，摒弃了传统整体卷制筒体加工难度大、运输安装受限、局部损坏需整体更换的弊端，每段弧形板两端预留螺栓连接孔位，现场安装时可逐段拼接围合形成完整圆柱腔体，拼接缝处可配合密封垫实现腔体气密性要求，适配不同处理风量的气旋设备定制需求，可通过增减拼接段数灵活调整筒体整体周长，无需重新开模制作整体卷板工装。筒体壁面均匀排布多组凸起定位块与阵列小孔，其中凸起定位块用于固定内部旋流导向叶片，

　　保证叶片安装角度偏差控制在工程允许范围内，避免旋流场紊乱导致分离效率下降；阵列小孔一方面用于平衡腔体内外局部压差，减少壁面结露积料的概率，另一方面可作为外部保温层、耐磨衬板的安装固定点位，针对高磨损工况可直接在筒体内壁通过小孔螺栓固定耐磨陶瓷衬片，无需额外焊接固定座，减少对筒体母材的热损伤。从安装边界来看，筒体两端法兰边预留的连接孔位可与气旋设备的上部进风段、下部集料段直接对接，孔位采用等圆心角排布，适配行业内通用的气旋设备接口尺寸，安装时无需额外配打孔位；筒体整体径向尺寸预留了15mm的安装调整余量，可适配现场安装时的少量同轴度偏差，降低现场安装调试的难度。设计过程中针对拼接段的受力做了针对性优化，

　　每段弧形板的加强筋与板身一体化成型，可承受气旋工作时腔体内的脉动风压，避免长期运行出现板件变形、拼接缝漏风的问题；壁面的凸起定位块高度经过反复校核，既保证导向叶片的安装定位精度，又不会过度占用腔体内部通流面积，避免造成不必要的风阻提升。在实际工况应用中，该结构的筒体可适配不同入口风速的气旋设备，当处理含尘浓度较高的气体时，拼接式结构可快速拆解更换磨损严重的弧段，大幅降低设备运维的时间成本与配件成本，相比传统整体卷制筒体，运维更换效率可提升60%以上，同时分段式结构的包装运输成本更低，可适配偏远厂区的运输条件，无需大型货运车辆即可完成配件转运。
