工业管道用双轴驱动翻板阀结构设计

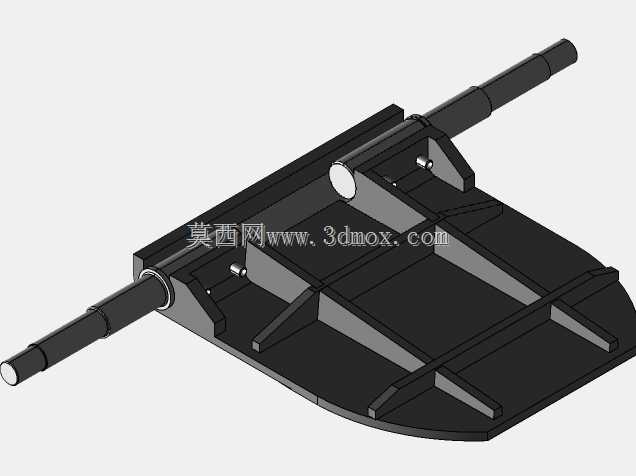

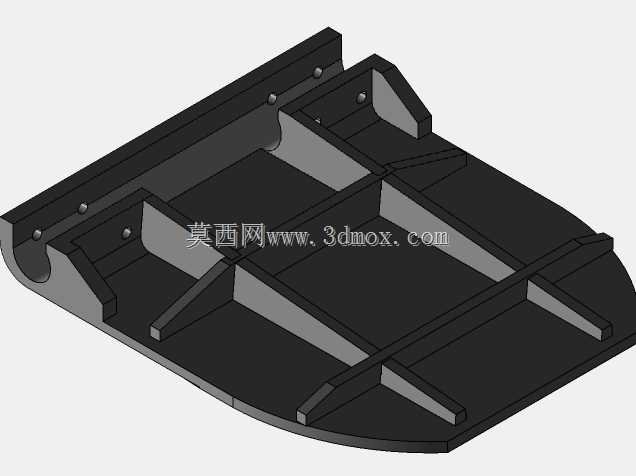

　　这款翻板阀的结构设计，核心围绕中低压工业通风、除尘、物料输送管路的截流与导流需求展开，区别于常规单轴翻板的受力局限，采用双侧伸出轴的驱动布局，能适配气动、电动、手动蜗轮等多种执行器的安装对接，在大口径方形管路场景下，可有效避免单轴驱动带来的阀板偏摆、密封面受力不均问题。阀板主体采用带加强筋的板式结构，沿转轴轴向对称布置三角加强筋，在不额外增加阀板整体厚度的前提下，大幅提升阀板承受介质正向冲击的结构刚度，避免大尺寸阀板在高速气流、散状物料长期冲刷下出现形变翘曲，延长密封副的有效使用寿命。阀板底部采用适配管路截面的弧形轮廓，能与方形管路的弧形过渡段完全贴合，减少阀板全开状态下的管路通流阻力，避免介质在阀板底部形成涡流积料，

　　尤其适合粉体输送、除尘风网这类对管路通流顺畅度要求较高的场景。双侧转轴的支撑段做了阶梯轴结构设计，预留了轴承安装位与轴密封的装配空间，安装时可根据管路壁厚调整转轴的伸入长度，适配不同壁厚的风管、料道安装需求，转轴与阀板的连接采用焊接加定位销的组合固定方式，能传递更大的驱动扭矩，避免长期开关动作下转轴与阀板连接位出现松动移位。从安装边界来看，该结构无需在管路内部额外设置支撑构件，整体安装仅需将阀体与管路法兰对接固定，双侧转轴穿出管壁后连接执行器即可，安装空间占用远小于同口径的插板阀、蝶阀结构，在现有管路改造场景中，无需大幅改动原有管路布局即可完成替换。阀板的开关行程为90度回转，全开状态下阀板平面与介质流向平行，通流截面无额外遮挡，

　　压损远小于同口径的截止类阀件，全关状态下阀板边缘与管路内壁的密封面贴合，可实现管路的完全截流，满足风网风量调节、管路故障隔离、物料流向切换等多种工况的使用需求。设计过程中充分考虑了磨损工况的适配性，阀板迎流面为平整平面，可根据实际输送介质的磨损程度，额外加装耐磨衬板，无需更换整体阀板即可完成易损件维护，降低后期运维的配件成本。
