多环式集电滑环结构三维设计

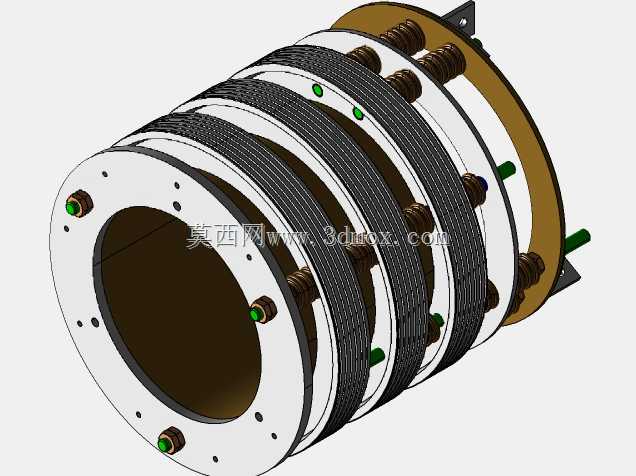

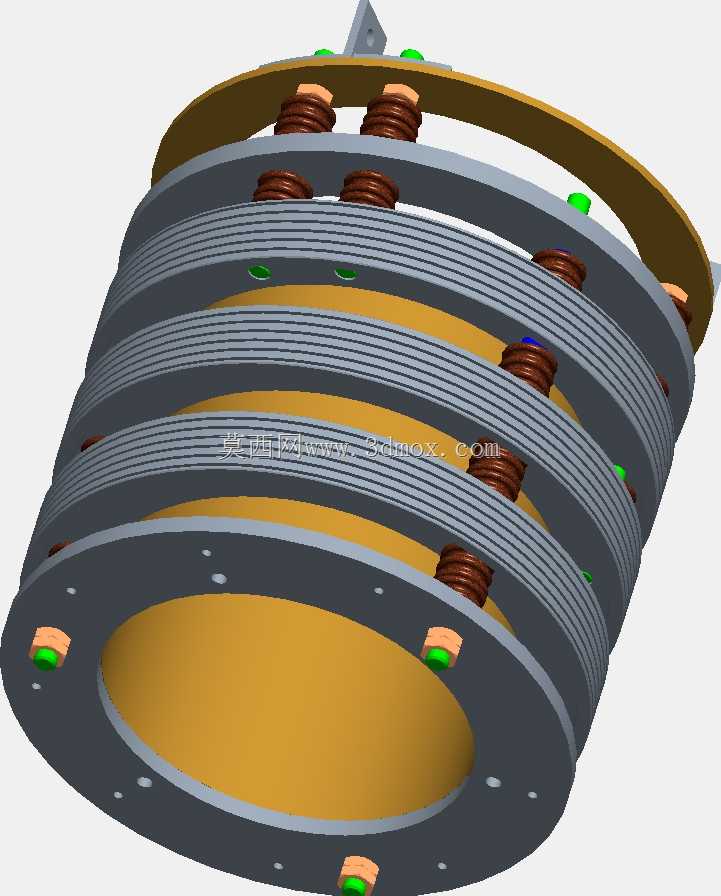

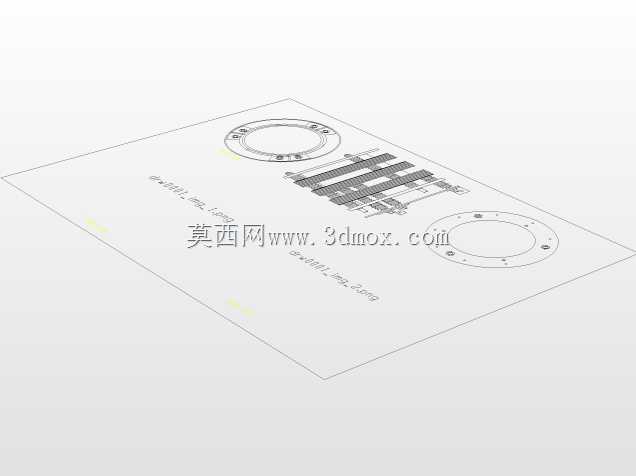

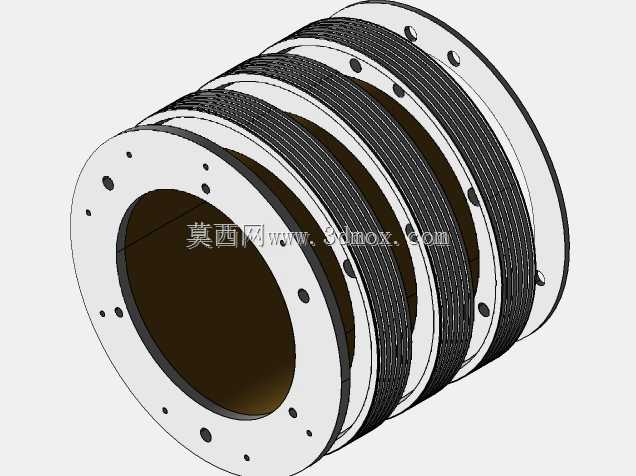

　　这套滑环结构主要面向需要在固定端与旋转端之间持续传输电能、电信号的旋转类设备场景，常见于绕线式异步电机、起重设备回转机构、风电桨叶变桨系统、自动化转台等需要360度连续旋转同时保持电气连通的工况中。从结构设计来看，该滑环采用多环同轴堆叠布局，每道导电环之间通过绝缘隔套实现电气隔离，环体采用高导电耐磨铜基材质加工，配套的碳刷组件通过弹簧预紧结构保持与环面的稳定接触压力，避免旋转过程中出现接触不良、打火等问题。设计时优先考虑了安装同轴度要求，整体采用法兰式安装接口，安装端面预留了均匀分布的固定孔位，可直接与设备旋转轴端的安装座配合，轴向尺寸经过压缩适配，不会过度占用设备轴端的安装空间，径向尺寸则根据导电环的数量、载流需求做了匹配，

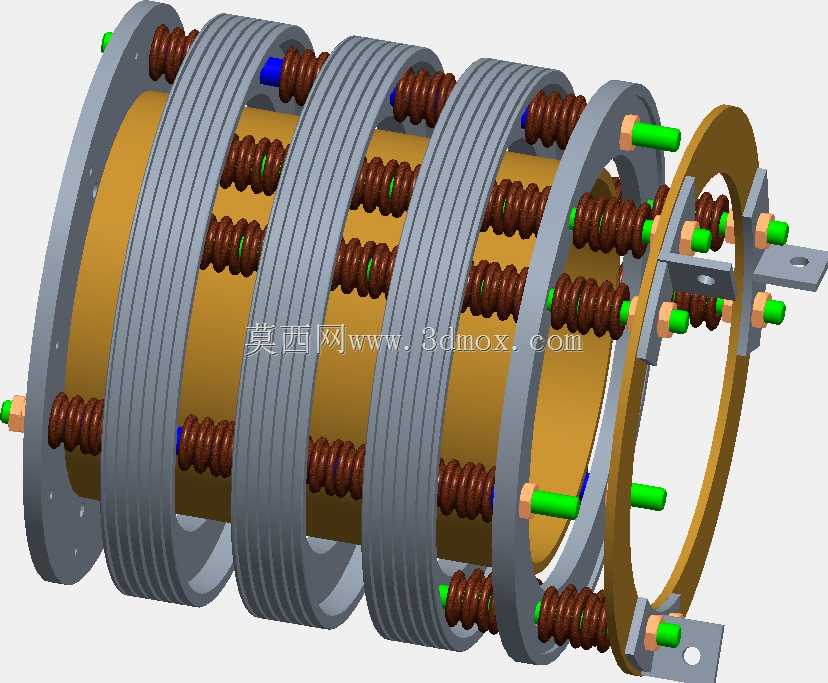

　　保证每道环之间的爬电距离满足电气安全规范。刷架部分采用分体式绝缘固定结构，每一组刷握对应一道导电环，刷握内部设置了导向槽，保证碳刷磨损过程中可以顺畅进给，始终贴合环面，弹簧的预紧力经过测算，既不会因为压力过大造成环面与碳刷的过度磨损，也不会因为压力不足在设备振动、高速旋转时出现接触跳变。导电环的表面做了精车抛光处理，降低接触电阻的同时减少碳刷的磨耗速率，相邻环之间的绝缘隔套采用耐温绝缘工程材质，可承受设备长期运行产生的温升，避免高温下绝缘性能下降。在实际选型适配时，该结构可根据传输的电流等级、信号通道数量调整导电环的数量与环体宽度，大电流通道可增加环体宽度与碳刷并联数量，弱信号通道可单独做屏蔽隔离处理，避免动力回路对信号产生干扰。

　　安装时需要保证滑环转子与设备旋转轴的同轴度误差控制在允许范围内，避免旋转过程中出现偏磨，刷架的固定端需要可靠接地，同时预留碳刷磨损后的维护更换空间，日常运维中可直接观察碳刷的磨损余量，无需整体拆解滑环即可完成碳刷更换。整体结构在设计时兼顾了载流稳定性、耐磨寿命与安装维护便利性，可适配多数中低速旋转设备的旋转导电需求，结构细节上预留了接线端子的安装空间，外部线缆可直接通过端子与滑环的转子、出线端连接，无需额外做转接处理。
