开放式离合器旋塞传动结构设计

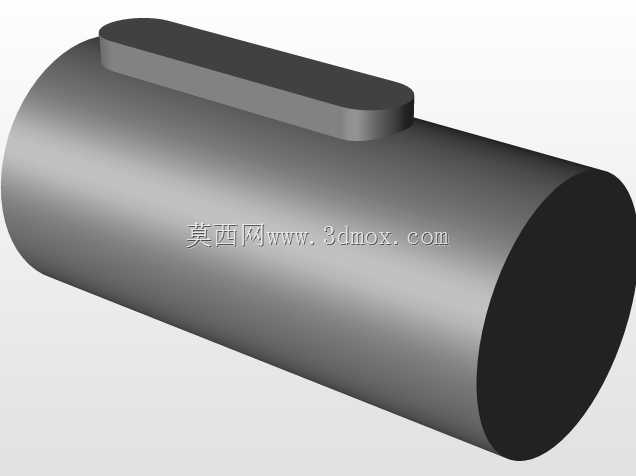

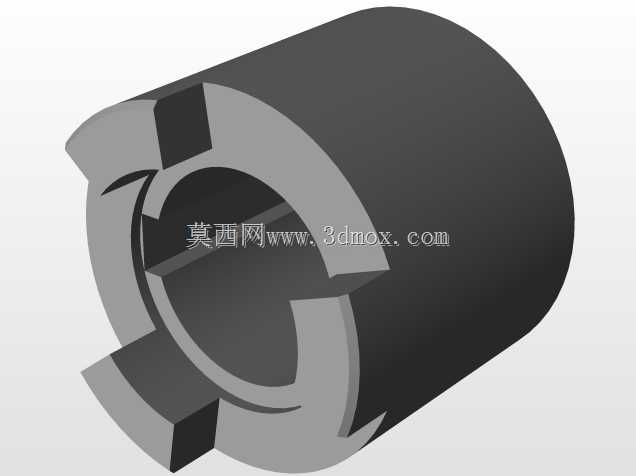

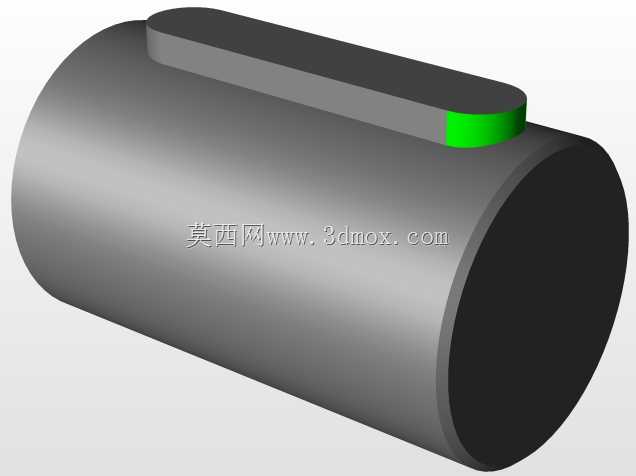

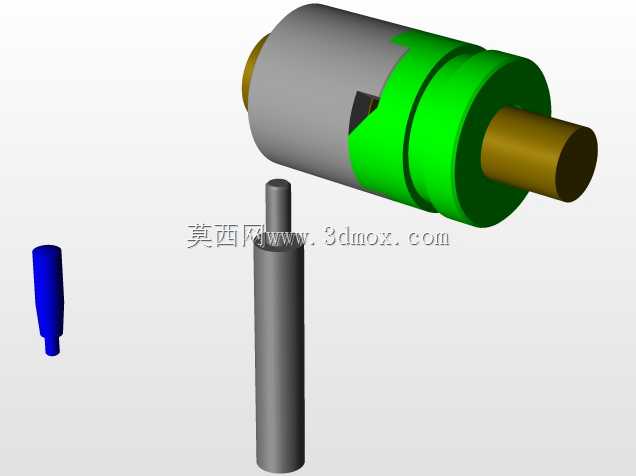

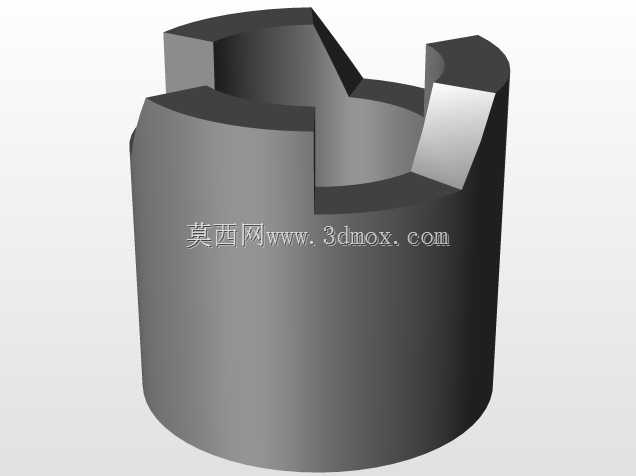

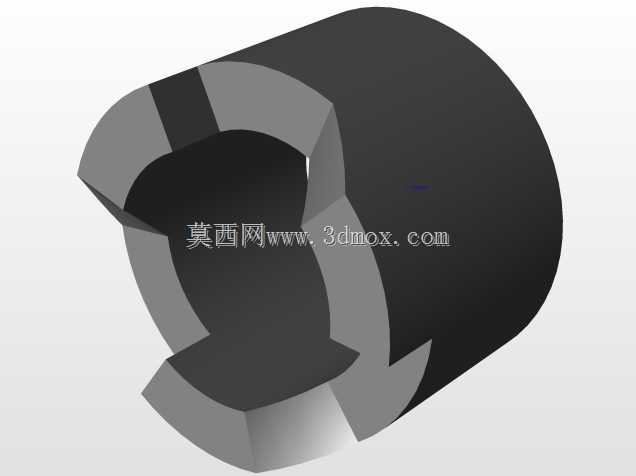

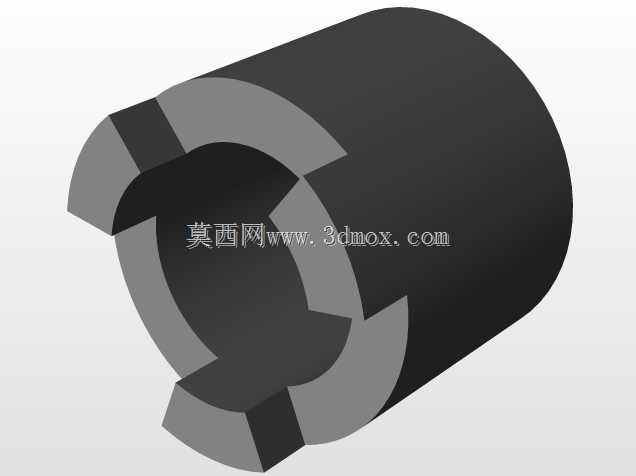

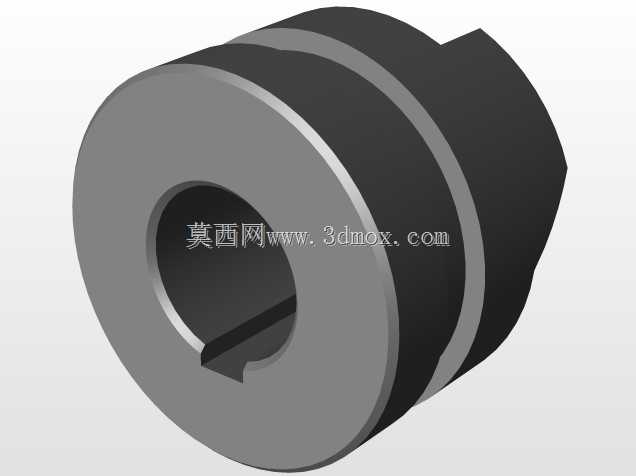

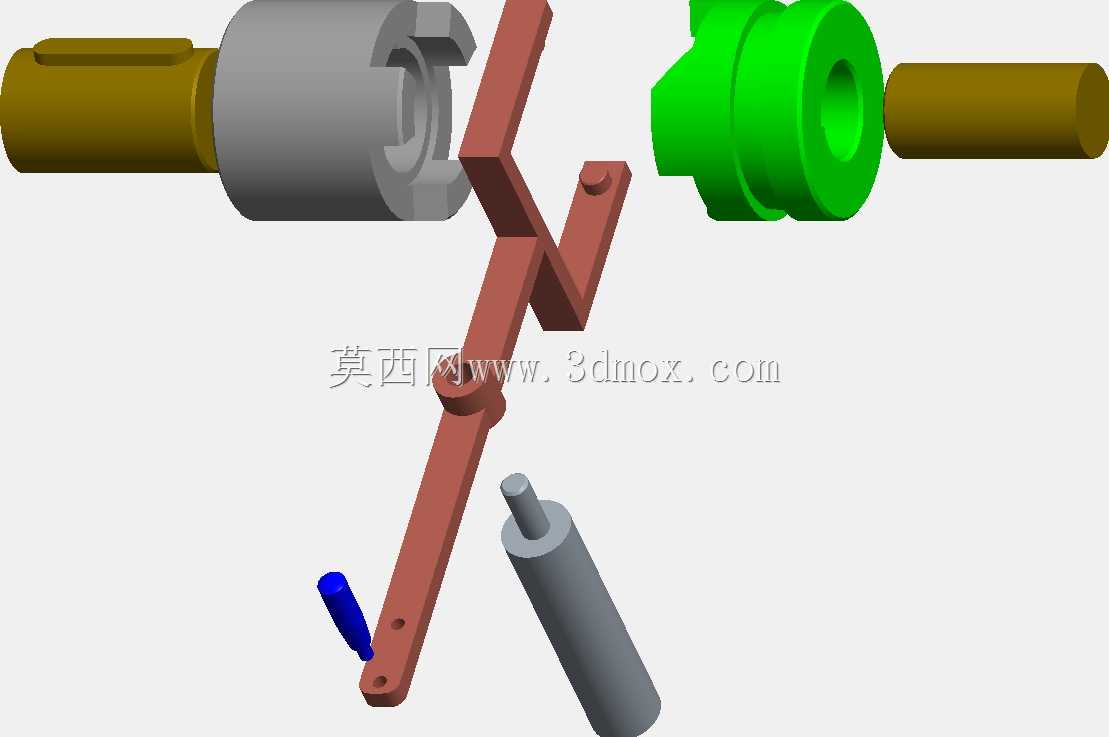

　　这套离合旋塞结构常应用在小型手动传动切换场景中，比如便携通讯设备的旋钮档位切换、小型手动工具的动力通断控制，核心作用是在同轴传动路径上实现动力的接合与断开，避免传动链路持续带载造成的部件磨损。从结构拆分来看，两端的轴段分别对应动力输入与输出端，左侧带卡槽的灰色套体是主动接合端，右侧带凸齿的绿色套体是从动接合端，中间的弯折形拨叉是操控执行件，拨叉下端的销轴结构用于连接外部操控拨杆，侧边的蓝色限位销用于限定拨叉的摆动行程，避免拨叉过位造成接合齿脱开过量或者卡滞。设计上采用了端面齿接合的结构形式，相比摩擦式离合结构，这种刚性接合的传动扭矩更大，不存在打滑余量，适合定位准确、传动比要求固定的档位切换场景，拨叉的摆动角度经过匹配设计，

　　刚好能让从动端的接合齿完全脱离主动端的卡槽，空行程间隙控制在合理范围，不会出现切换过程中齿面刮蹭的问题。安装边界上，两端轴段的同轴度要求控制在0.02mm以内，避免接合过程中出现齿面偏载，拨叉的安装销轴需要与轴段保持平行，否则会出现拨叉卡滞、切换阻力过大的问题；整体径向安装尺寸以接合套的最大外径为边界，轴向尺寸需要预留出拨叉摆动的空间，以及从动端轴向移动的离合行程，安装时要注意拨叉与接合套卡槽的配合间隙，间隙过大会造成切换旷量，间隙过小会出现动作卡涩。这套结构的开放式设计没有额外的密封壳体，适合在干燥、无大量粉尘的室内设备场景中使用，所有部件的材质可根据实际负载选择，接合齿面可做淬火处理提升耐磨性能，拨叉部件可采用冲压件或者机加工件，适配不同批量的生产需求，实际装配时需要在接合齿面、拨叉配合面涂抹润滑脂，降低动作过程中的磨损，提升结构使用寿命。
