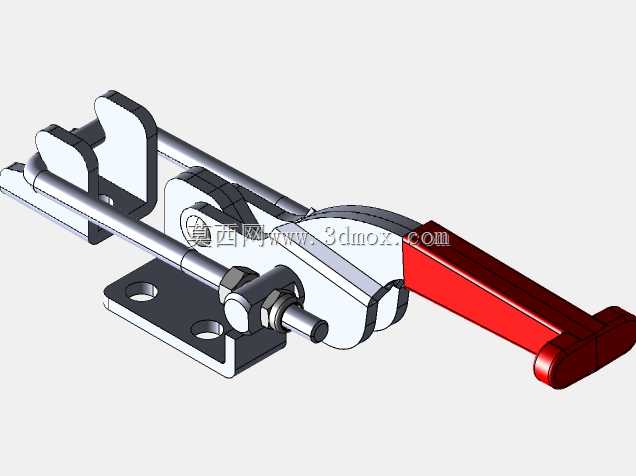

GH-431型可调式快速压紧锁紧机构

　　这款GH-431锁紧机构属于肘节式快速夹钳类压紧部件，在工装治具、生产线工位固定、小型设备舱门锁紧、检具定位等场景中应用十分广泛，相比传统螺栓压紧方式，它能在极短行程内完成压紧与释放动作，单步操作即可实现可靠锁止，大幅降低工位操作的辅助时间，在批量装配、工件频繁拆装的作业场景中能有效提升作业效率。从结构设计来看，该机构采用了肘节过死点锁止原理，当操作手柄扳动到锁止位置时，连杆机构越过力学死点，此时即使压紧端受到反向的工件反弹力，机构也不会自行松脱，无需额外增加防松结构即可保持稳定的压紧力，锁止状态下的抗振性能表现优异，可适配有一定振动的设备安装场景。安装底座采用带安装孔的平板式结构，

　　两个沉头安装孔可直接通过螺栓固定在工装基板或设备机架上，安装面与压紧杆的轴线平行度在设计时做了公差约束，能保证压紧力垂直作用于被压工件表面，避免出现侧向分力导致工件移位或压痕不均的问题。压紧杆采用可调式螺杆结构，可根据被压紧工件的厚度差异调整伸出长度，调整范围覆盖常规工装的压紧高度差需求，调整到位后通过锁紧螺母固定位置，无需更换配件即可适配不同厚度的工件装夹需求。操作手柄采用加长的杠杆式设计，扳动手柄时的力臂经过优化，操作人员仅需施加较小的手部作用力即可获得足够的压紧输出力，长时间重复操作也不易产生手部疲劳，手柄末端做了圆弧过渡处理，操作时不会出现硌手的问题。在安装边界上，该机构锁止状态下的整体外轮廓无突出的尖锐结构，

　　压紧杆的伸缩行程预留了足够的安全余量，不会出现行程超程导致的机构卡滞问题，活动铰接部位均做了间隙配合设计，长期反复扳动也不会出现卡顿或松旷的情况，铰接点的受力经过校核，在额定压紧力范围内不会出现结构变形或断裂问题。这类锁紧机构在实际选型时，需要重点关注压紧力输出范围、安装孔位尺寸、压紧杆行程三个核心参数，本次的三维模型完整还原了各部件的装配关系与配合间隙，可直接用于工装设计时的装配干涉检查、安装位预留校核，也可作为非标夹钳设计的参考原型，帮助结构工程师快速完成压紧机构的方案布局，减少重复建模的工作量。
