道依茨BFM1015柴油发动机内部结构

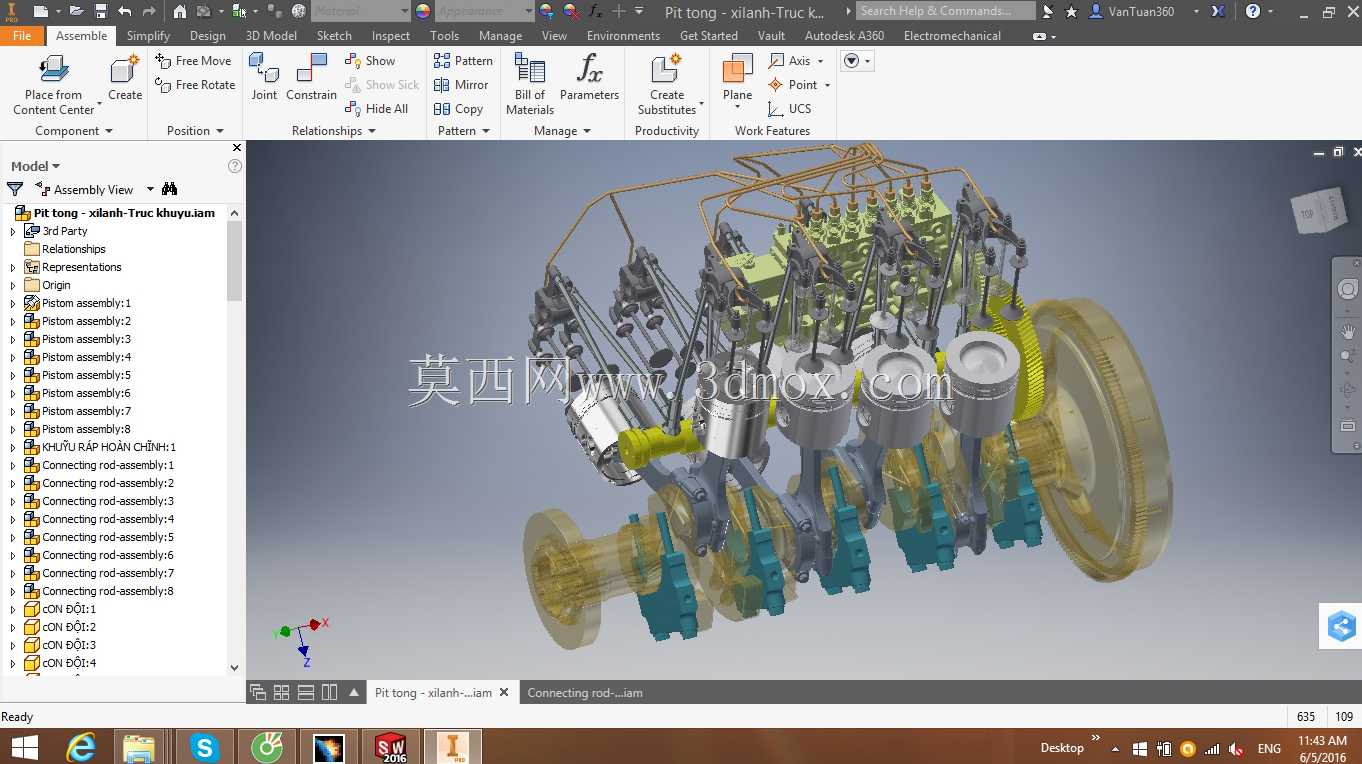

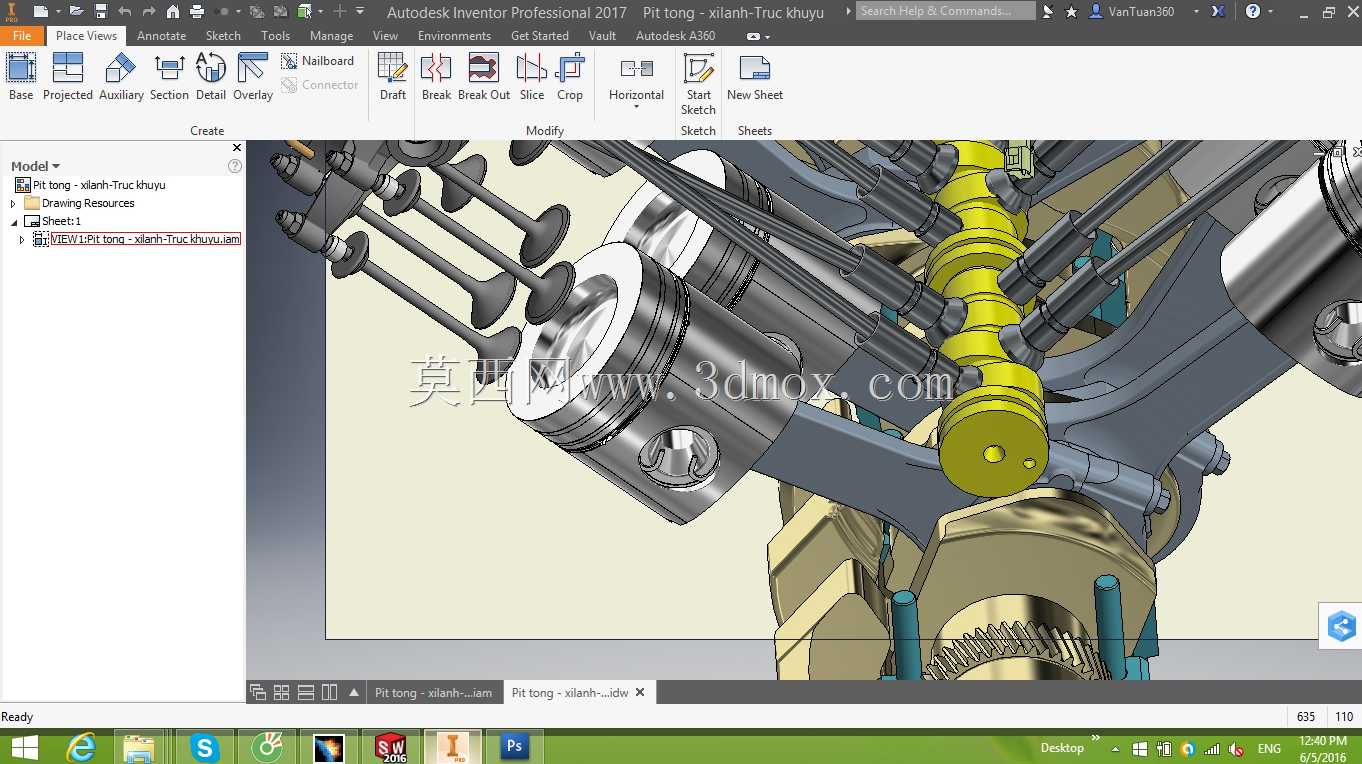

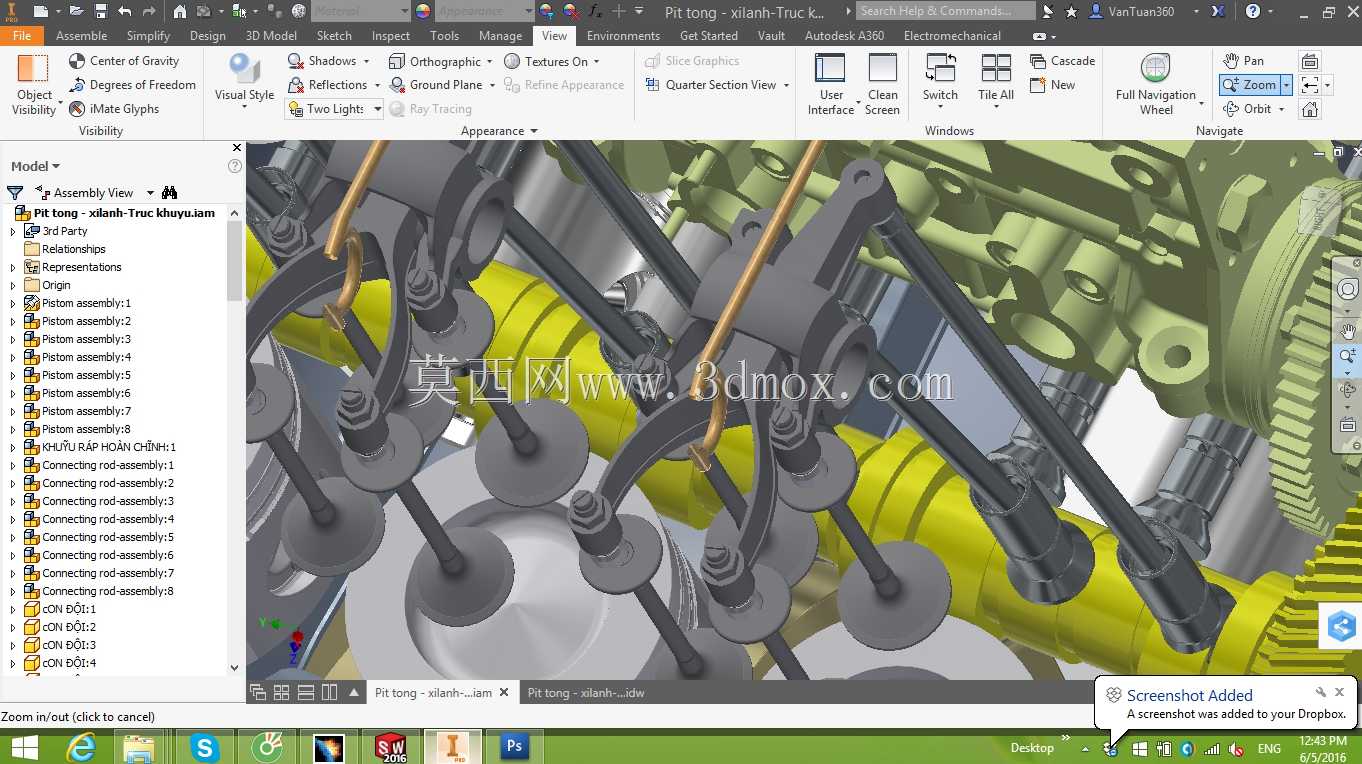

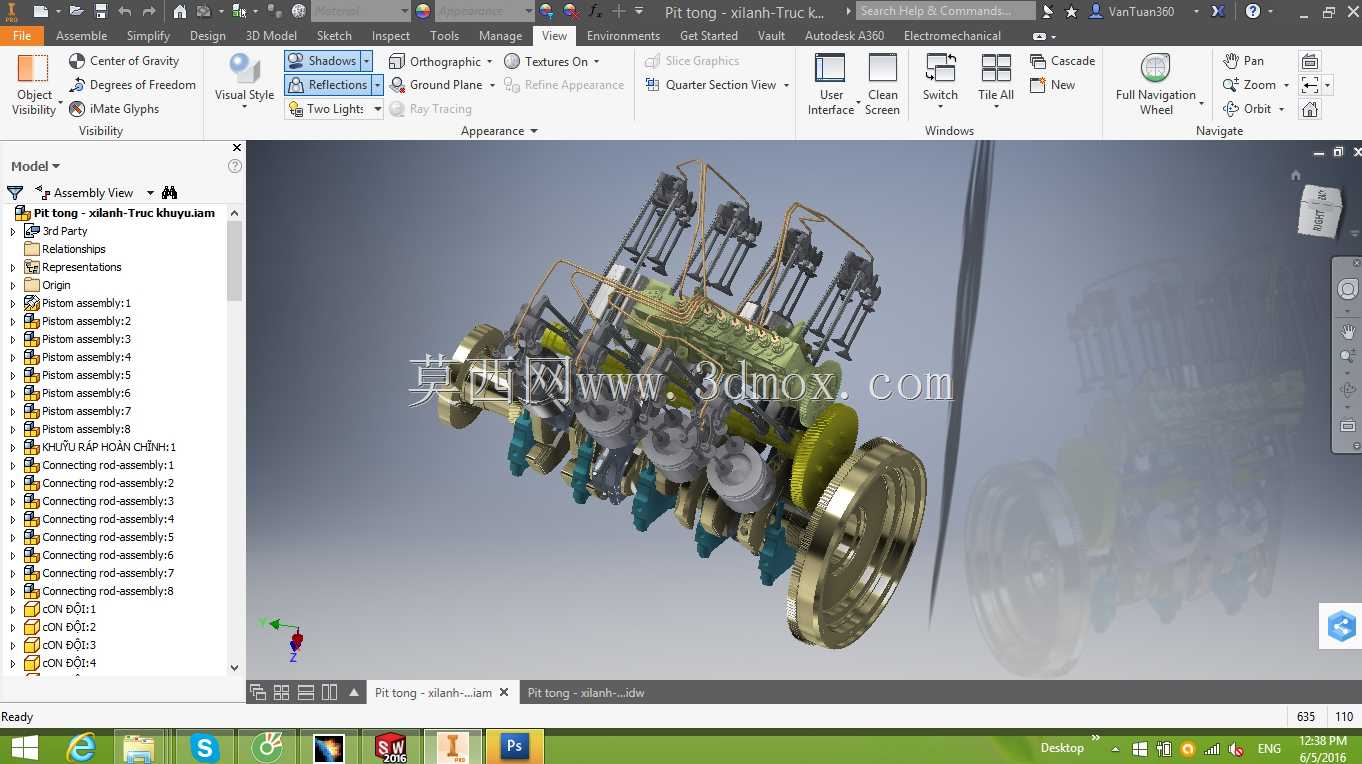

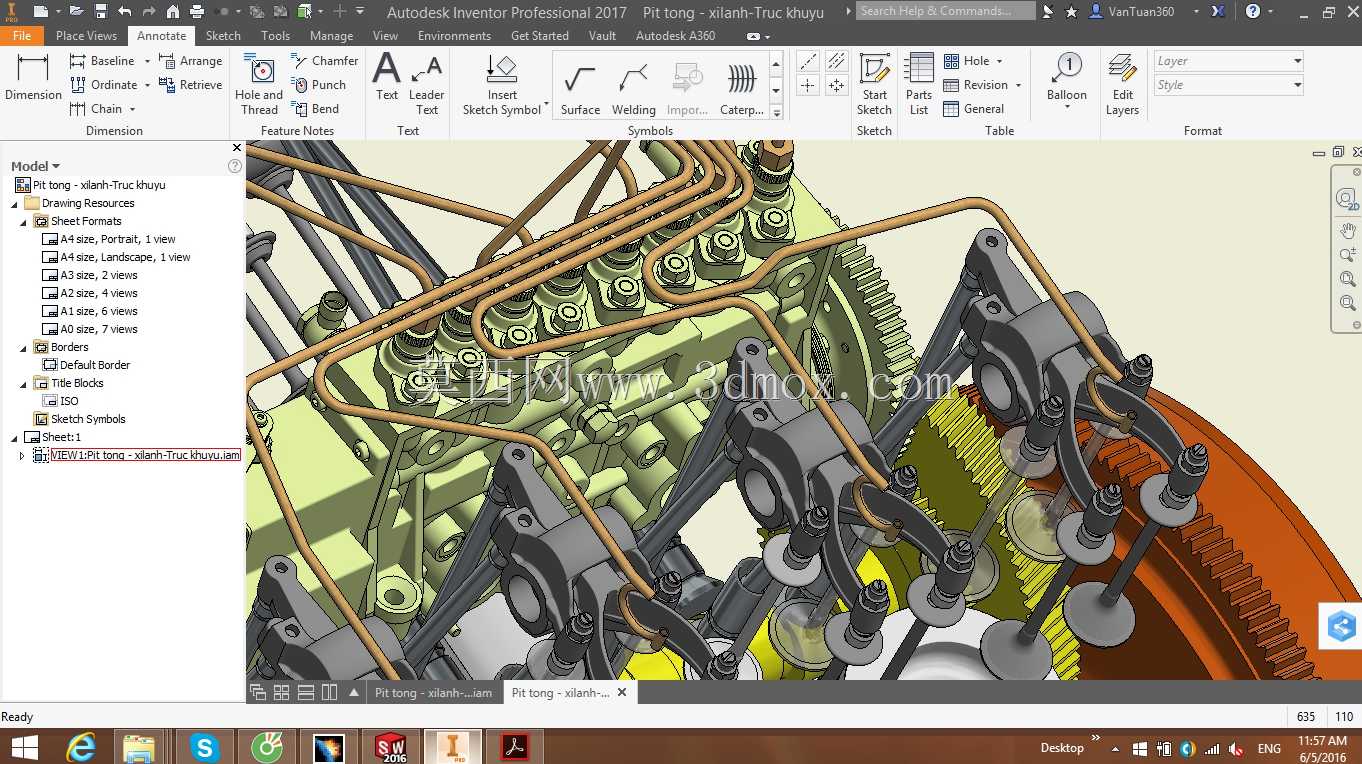

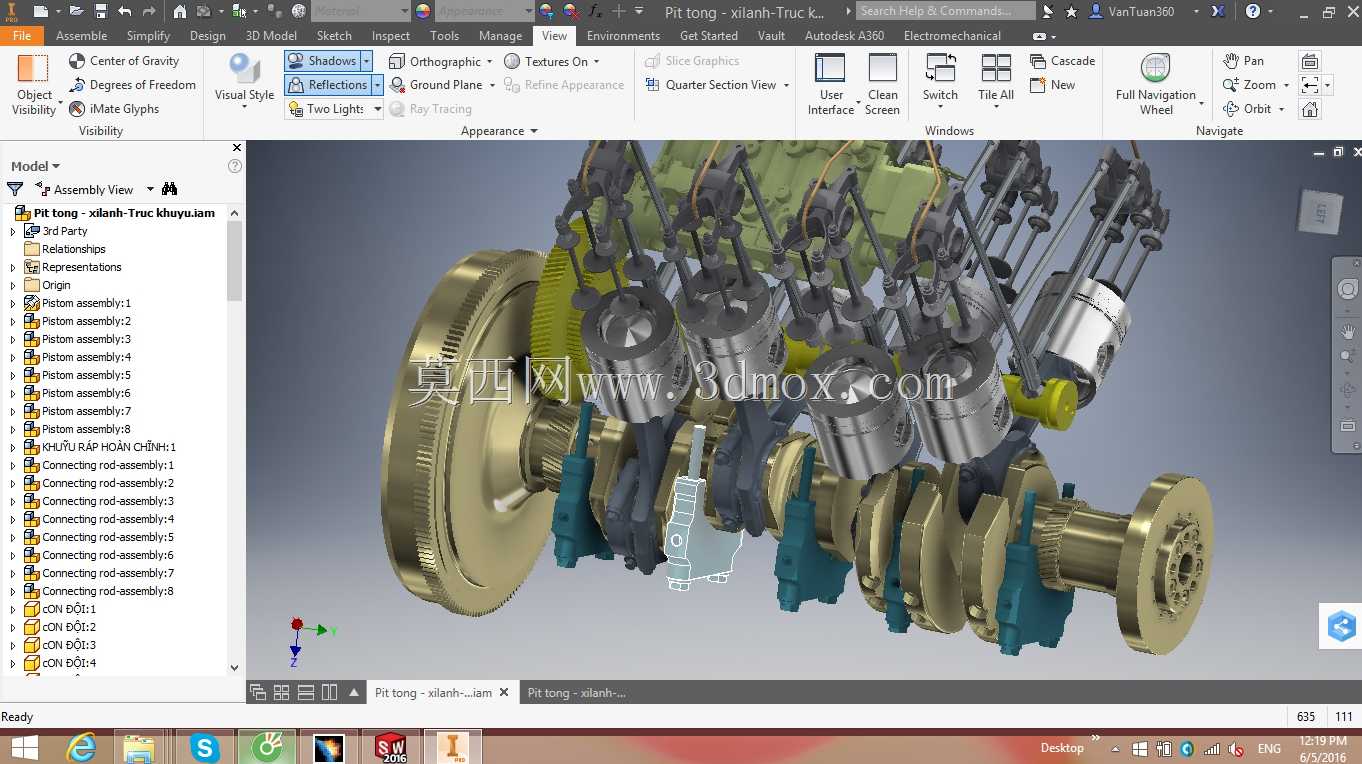

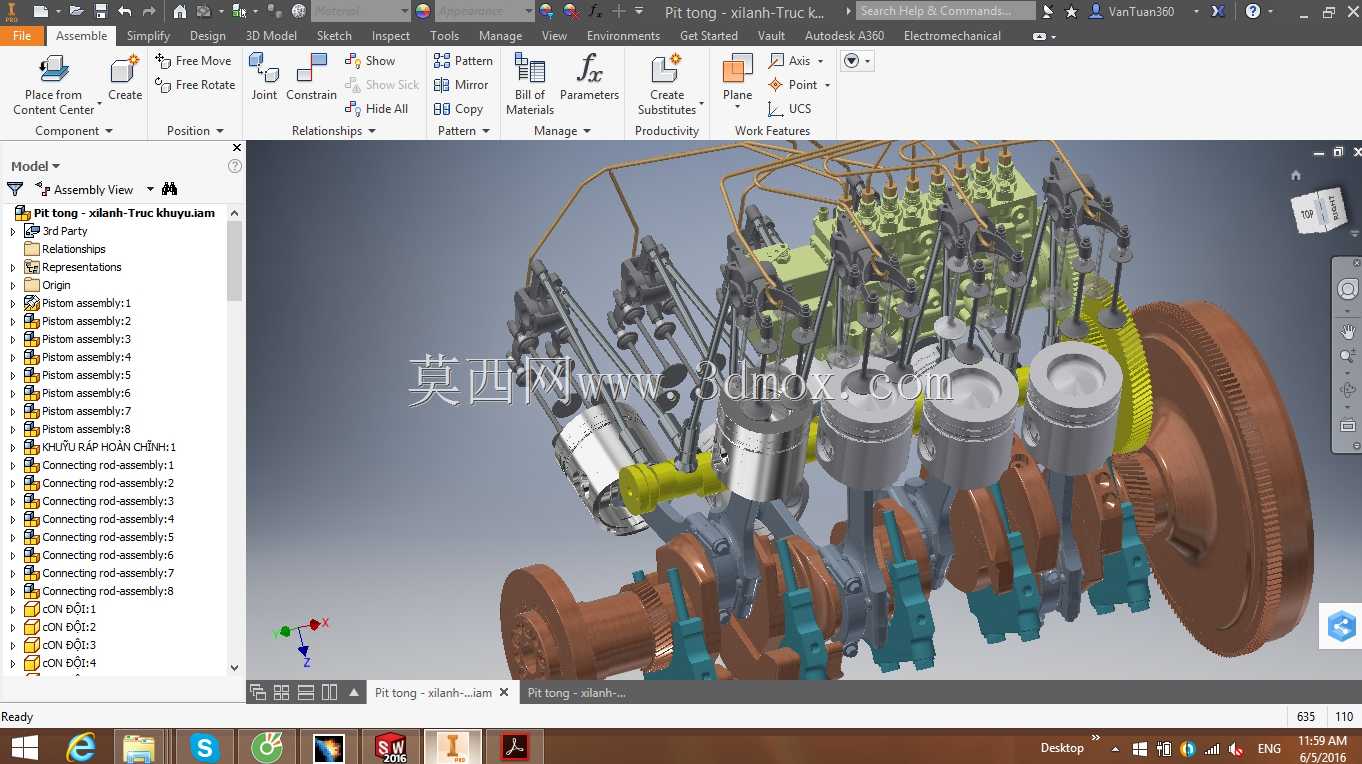

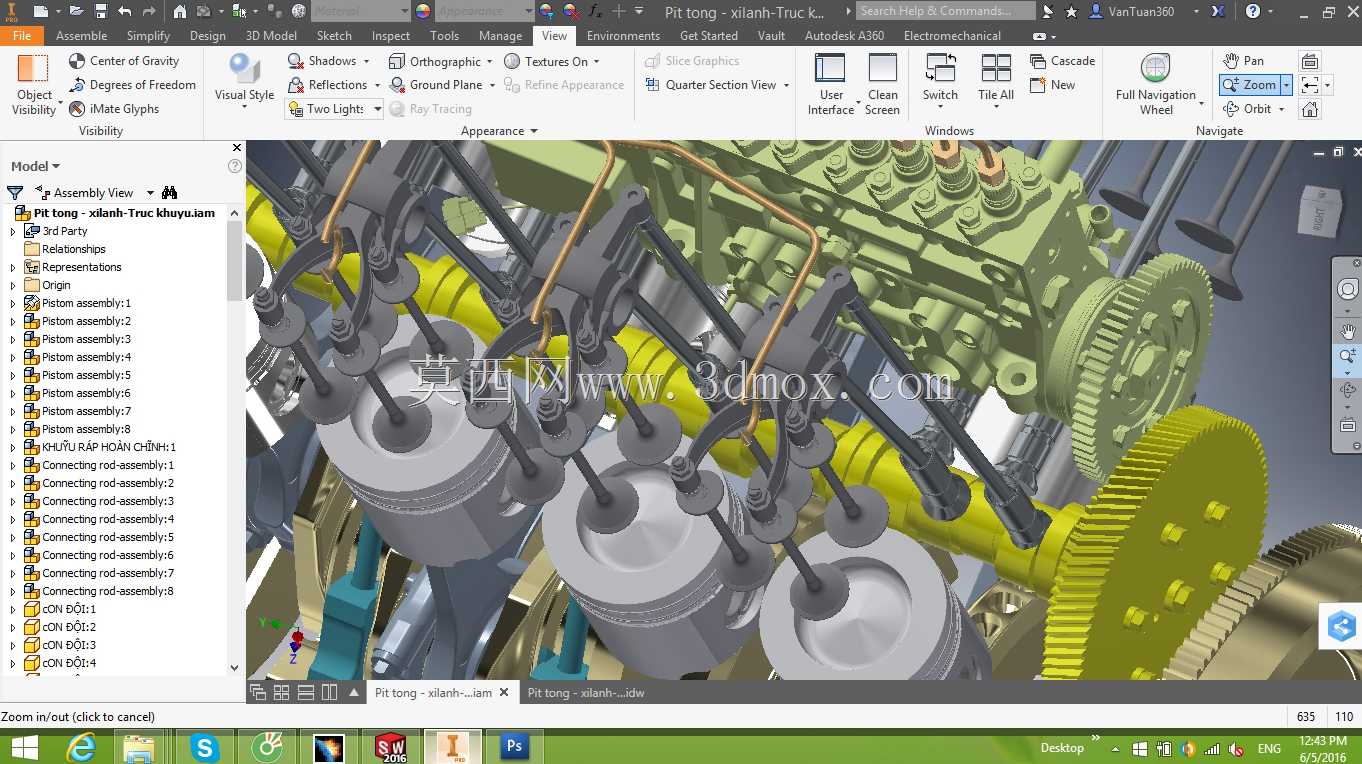

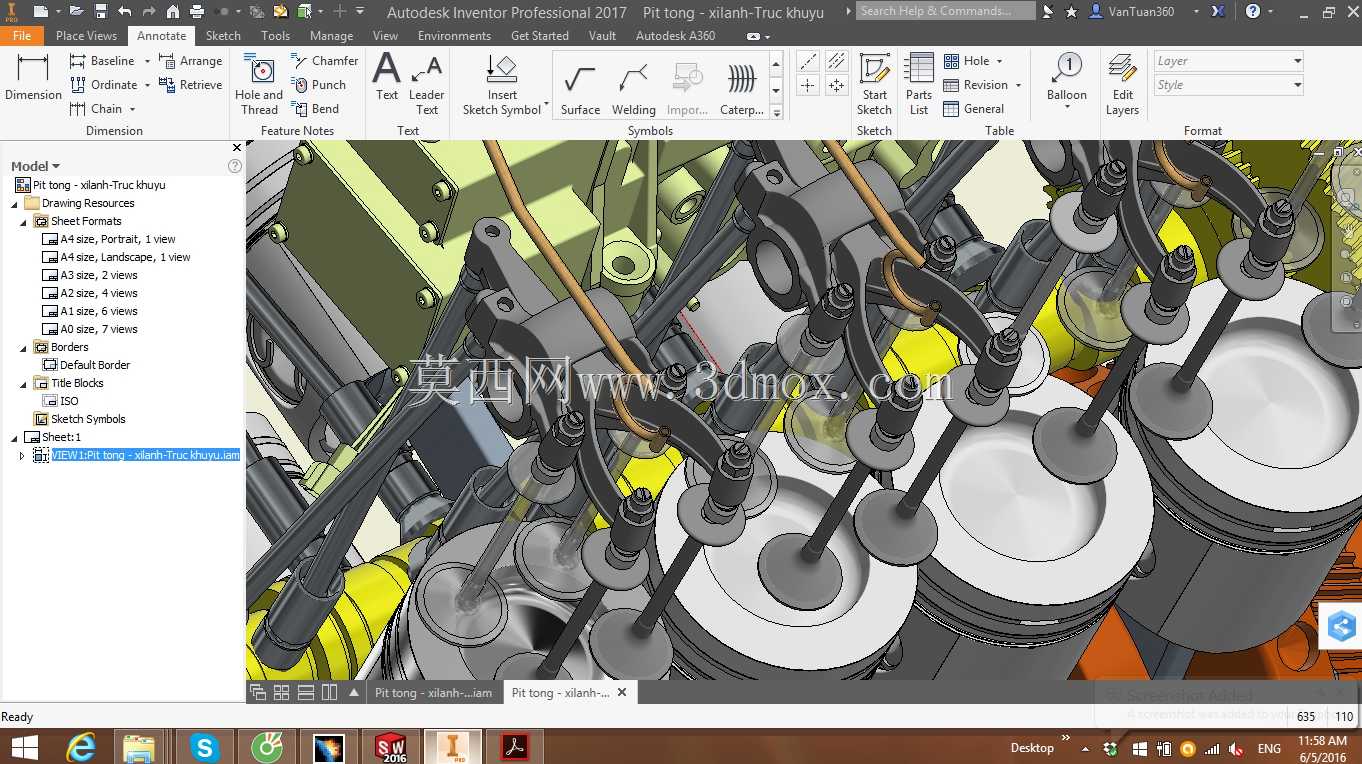

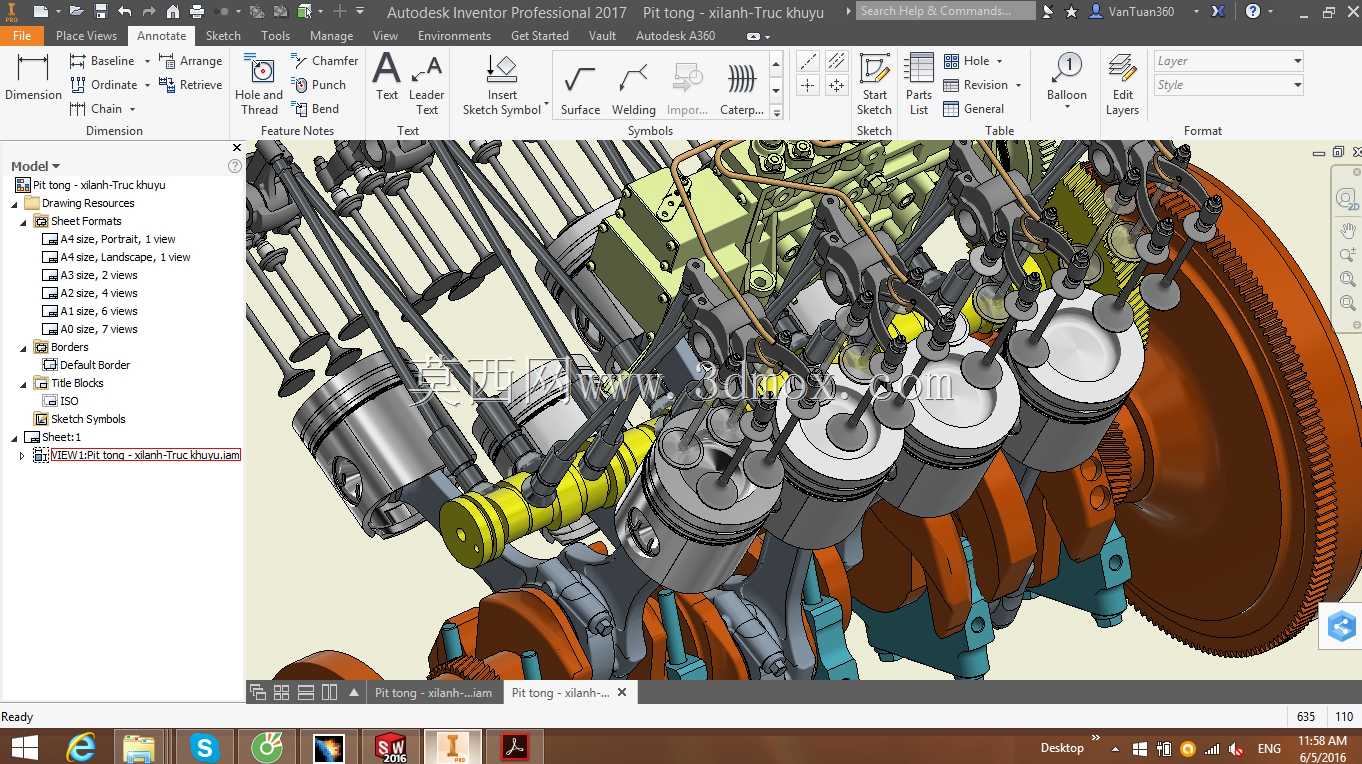

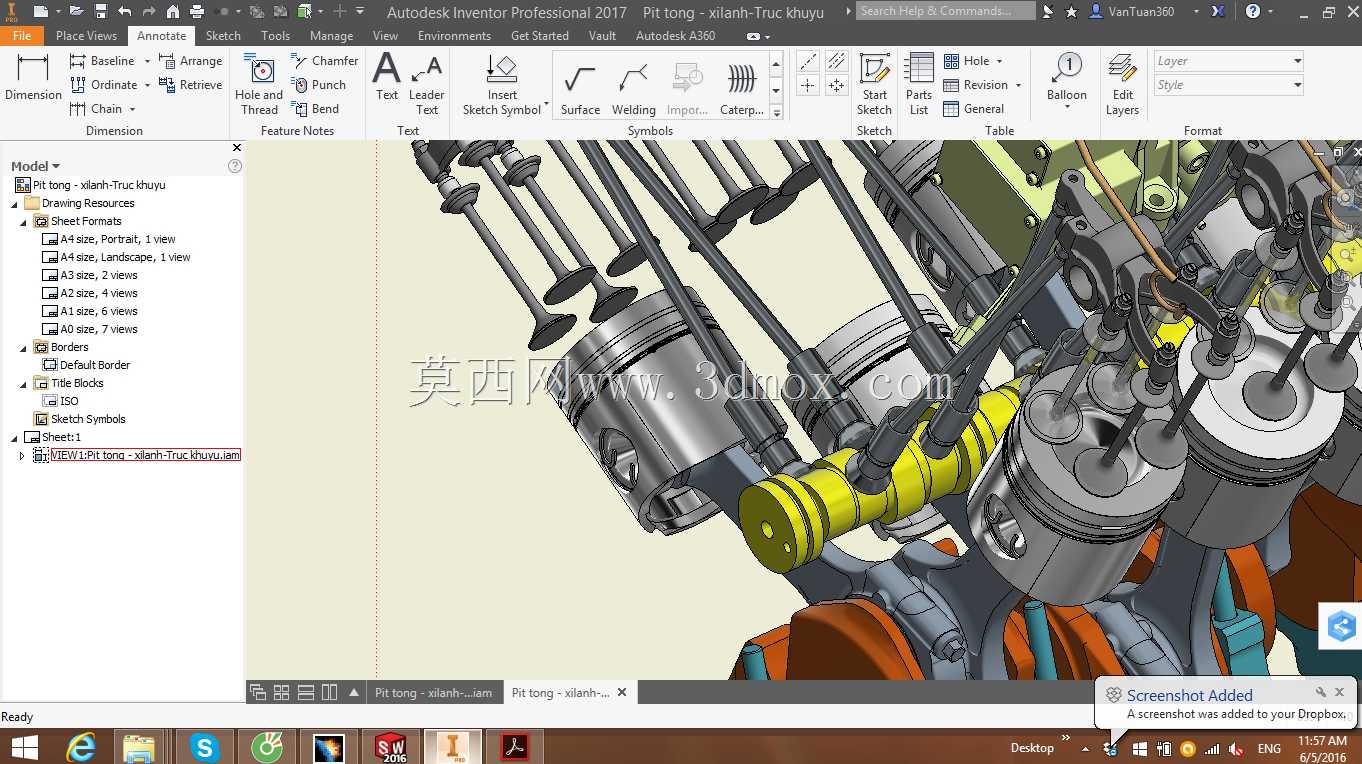

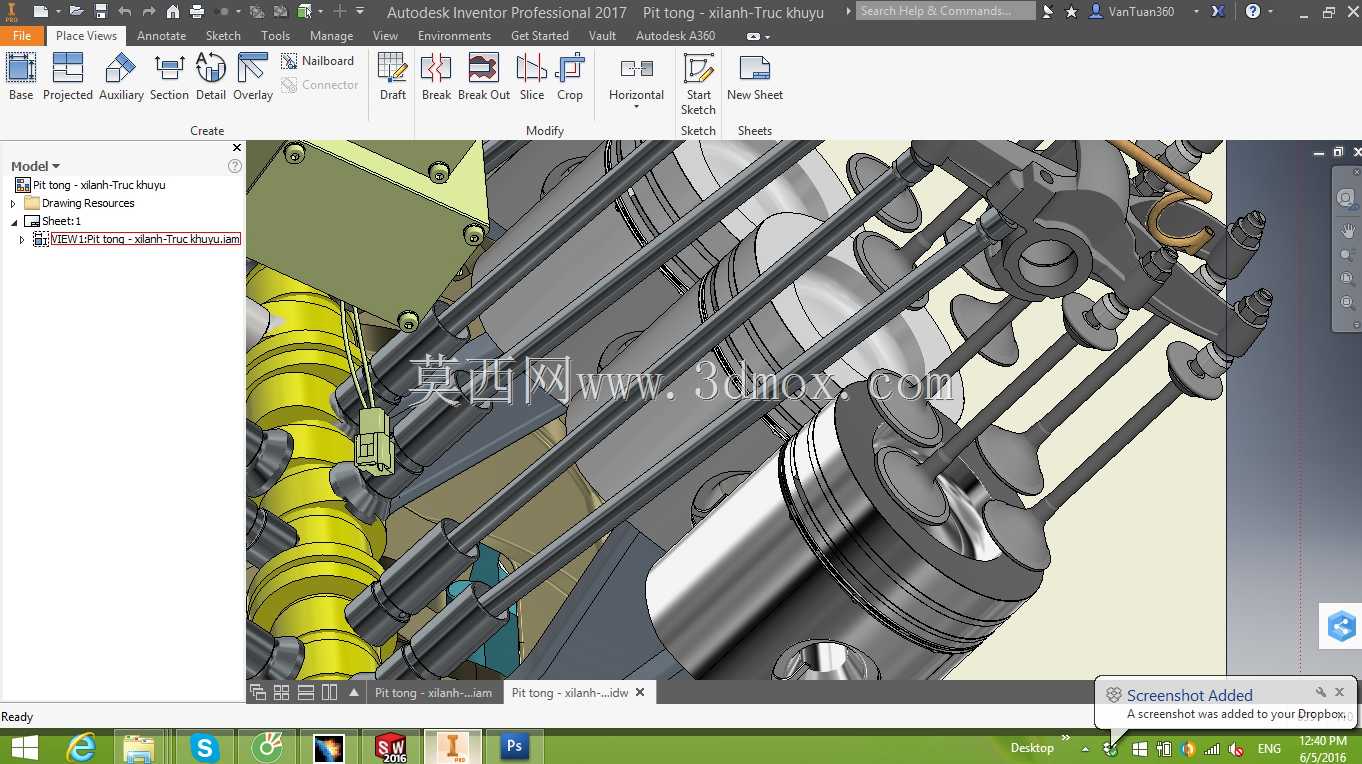

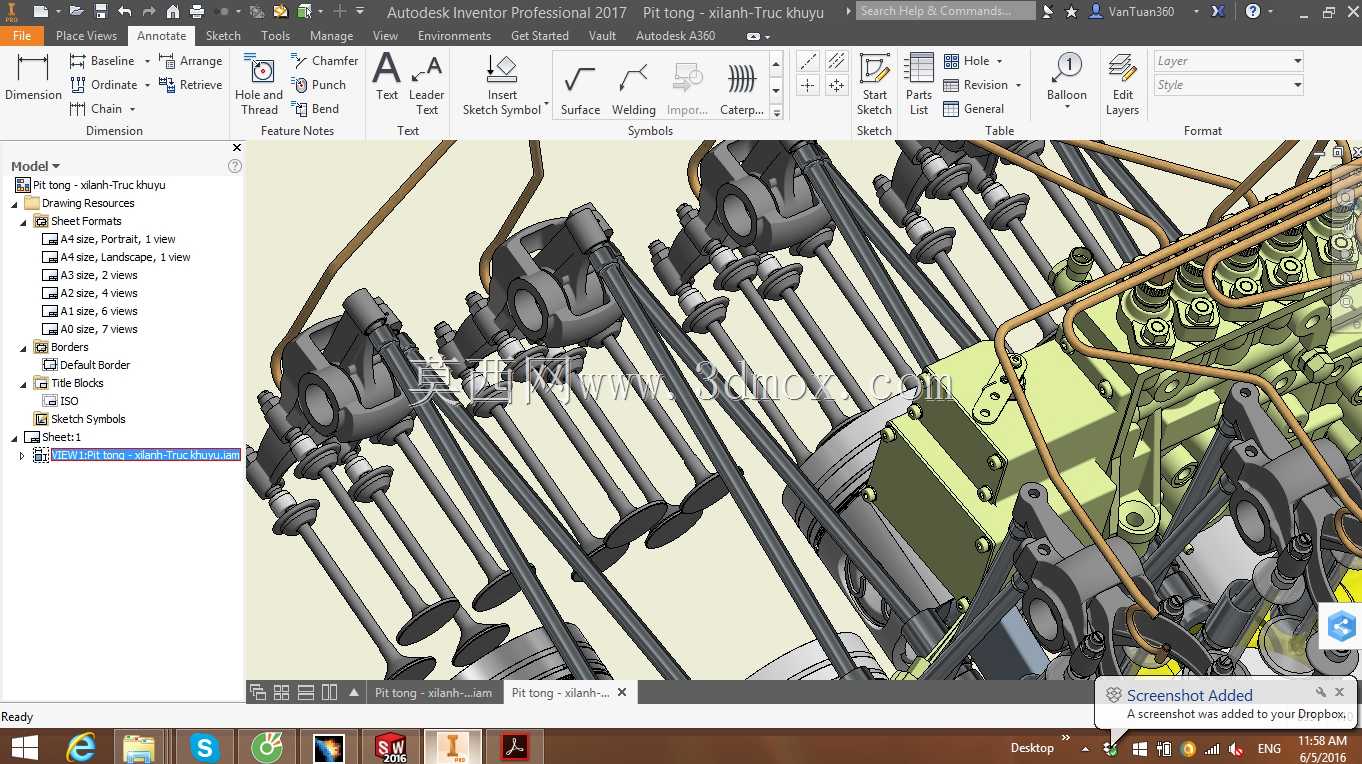

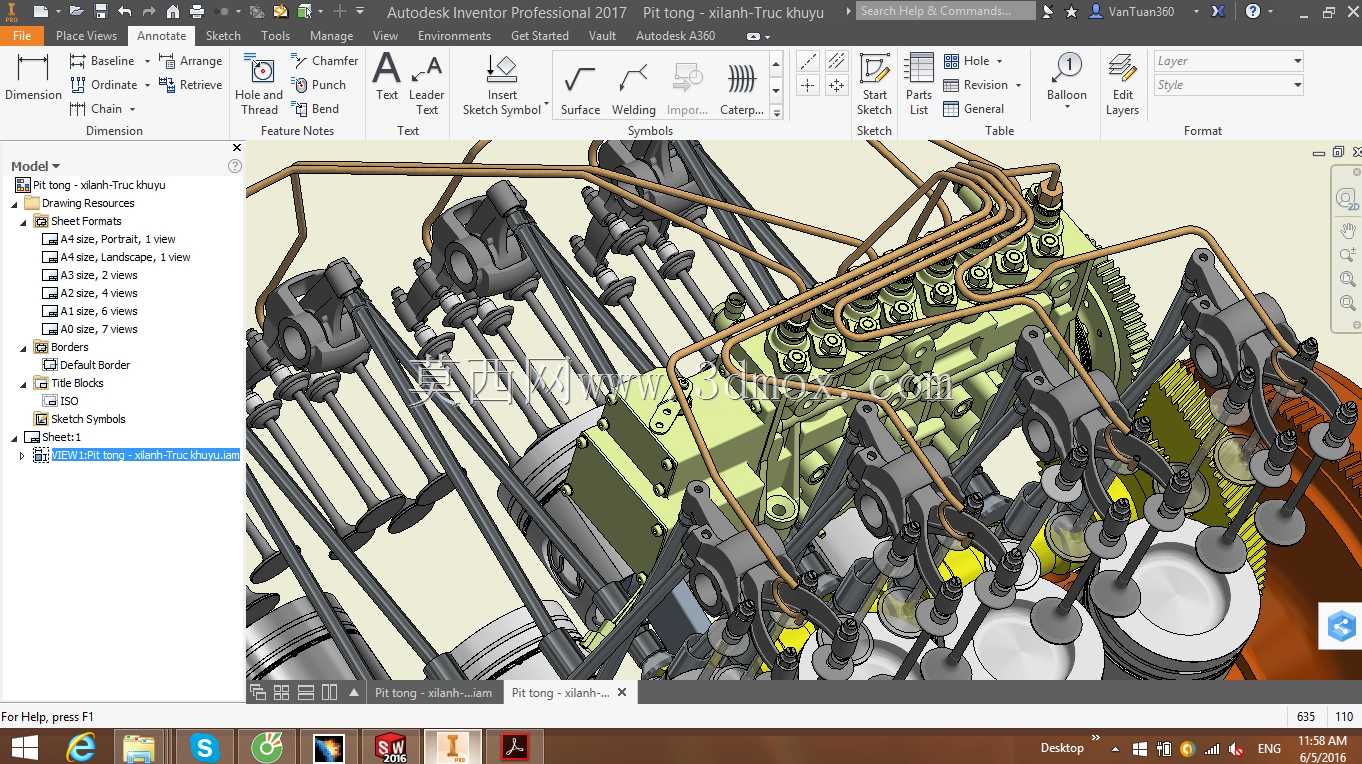

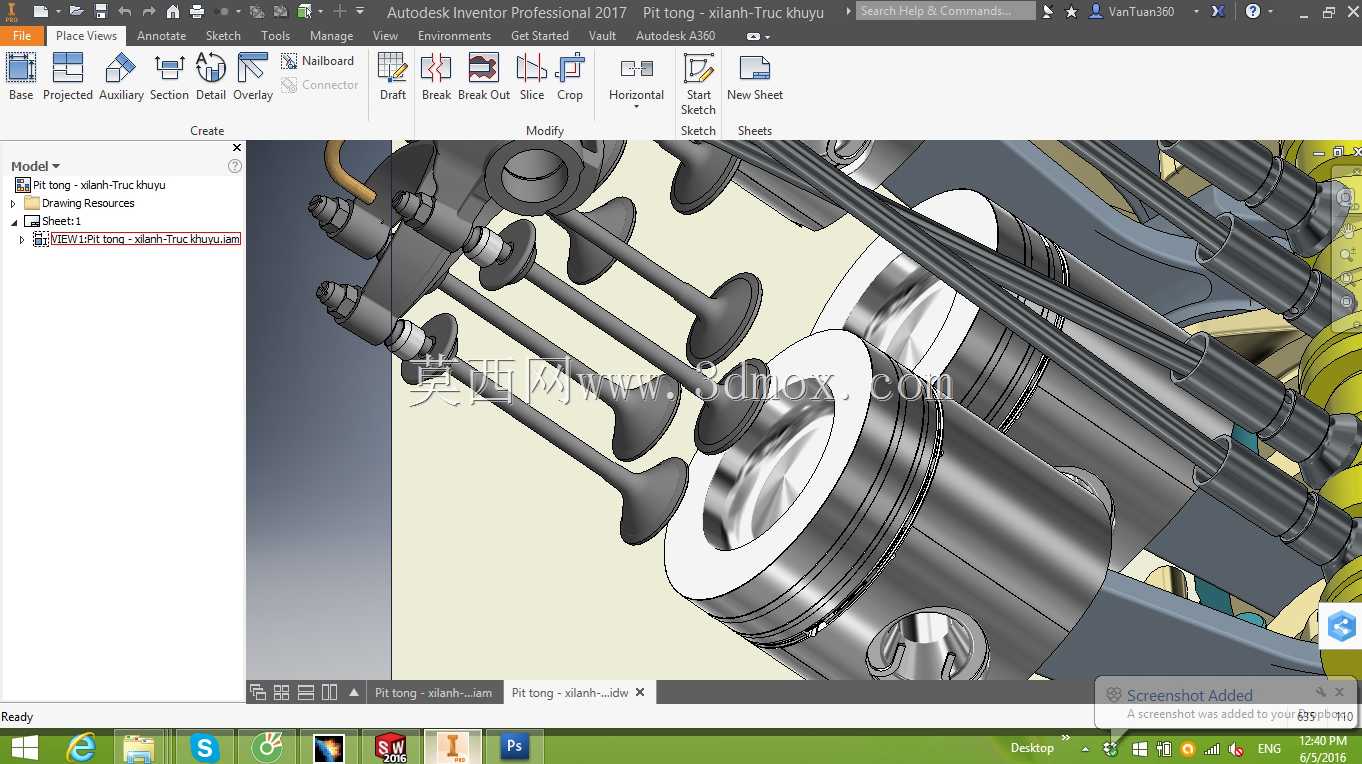

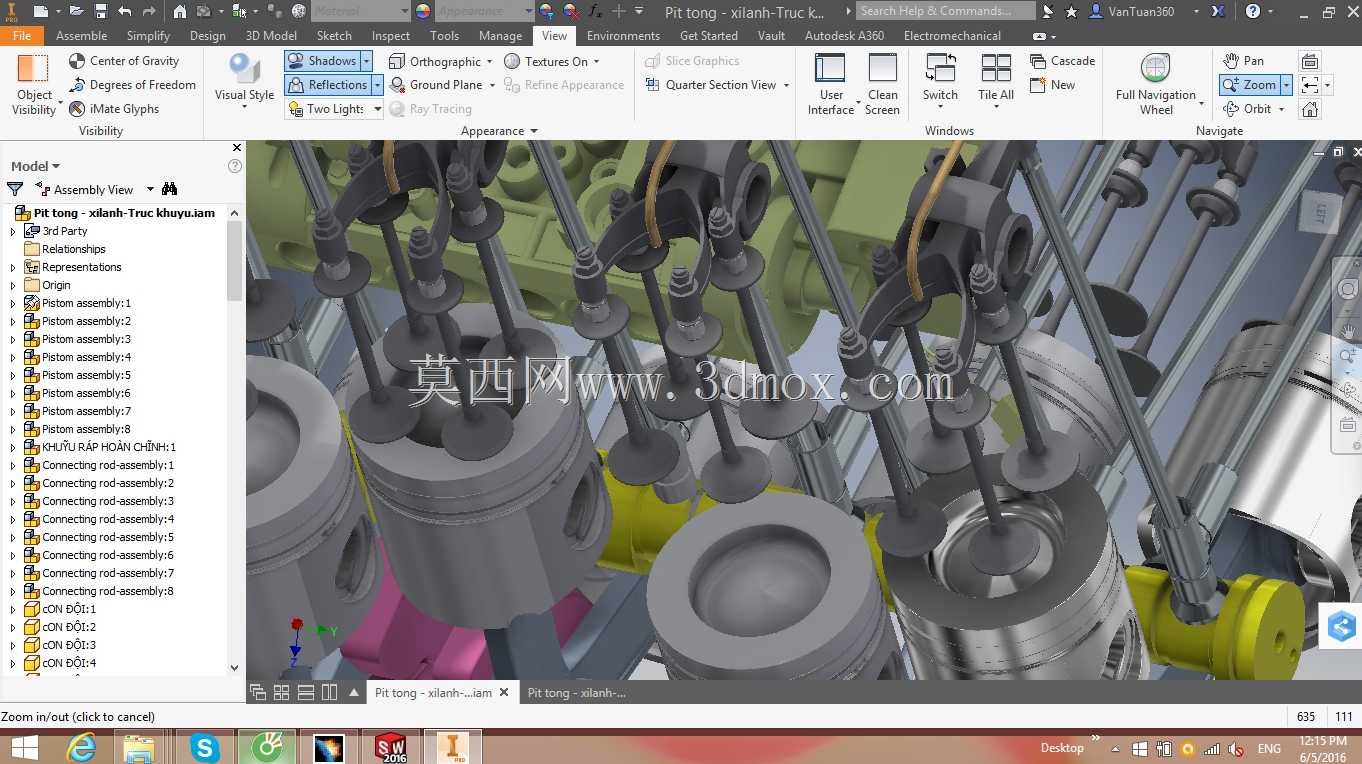

　　这款道依茨BFM1015机型的三维结构，完整还原了直列多缸柴油发动机的核心配气与曲柄连杆机构装配关系，在工程机械、重型商用车、固定式发电机组的动力配套场景中，该机型凭借大扭矩输出特性被广泛应用。从结构呈现来看，模型完整展示了活塞组件与缸套的配合间隙设计，活塞环槽的排布、活塞销座的加强筋结构都做了精准还原，能清晰看到活塞顶面的燃烧室凹坑造型，这一造型直接决定缸内油气混合效率，是柴油机燃烧系统设计的核心部分。配气机构部分，模型完整呈现了顶置气门的排布方式，气门杆与气门导管的配合位、气门弹簧的座圈定位结构、摇臂与气门杆端的接触位置都清晰可见，能直观看到进排气门的尺寸差异——进气门头部直径更大，用来保障充气效率，

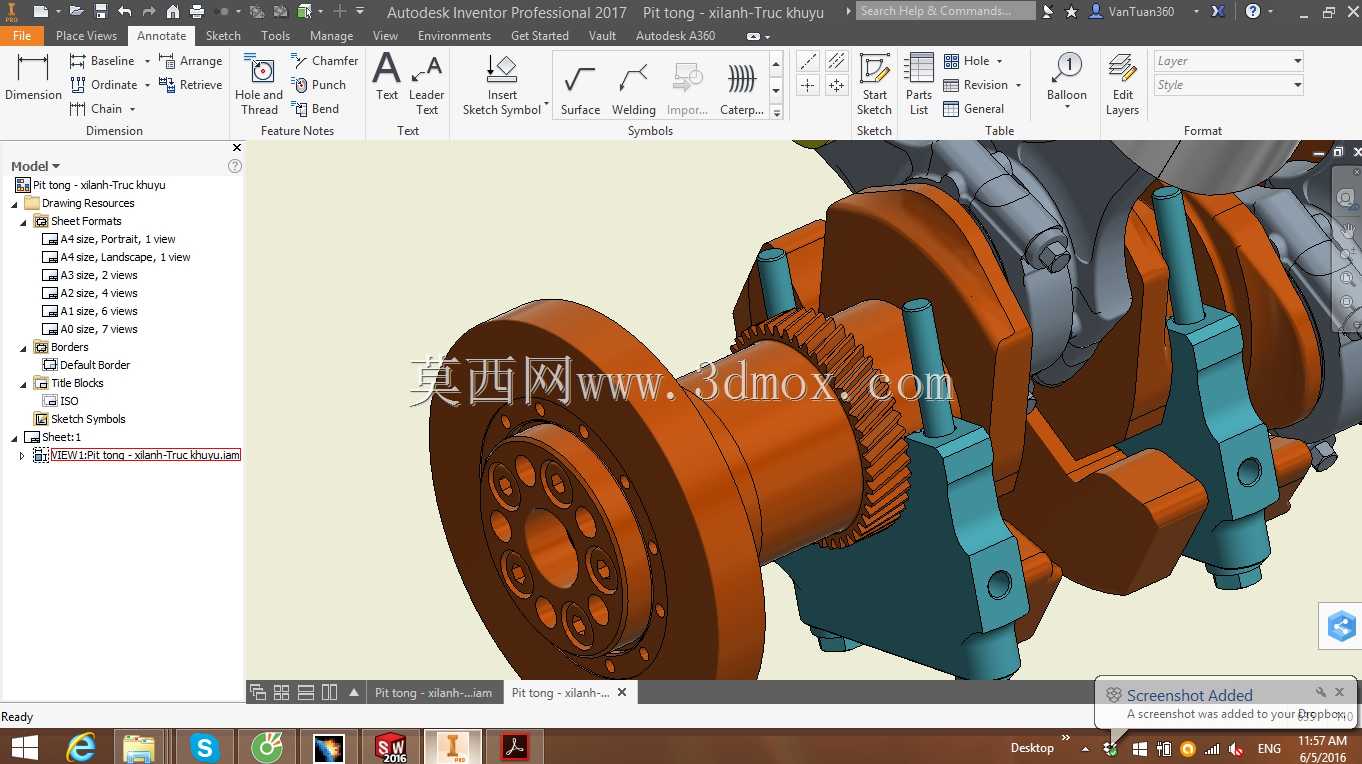

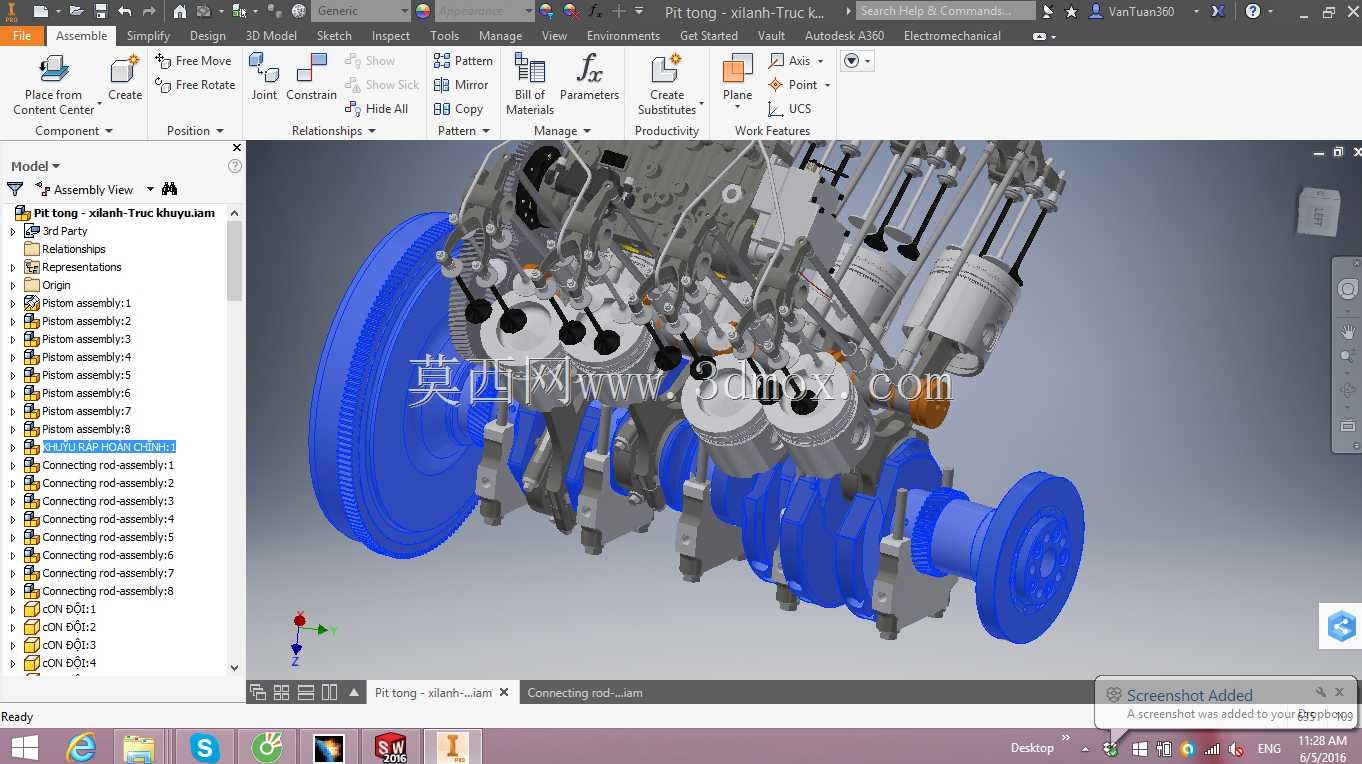

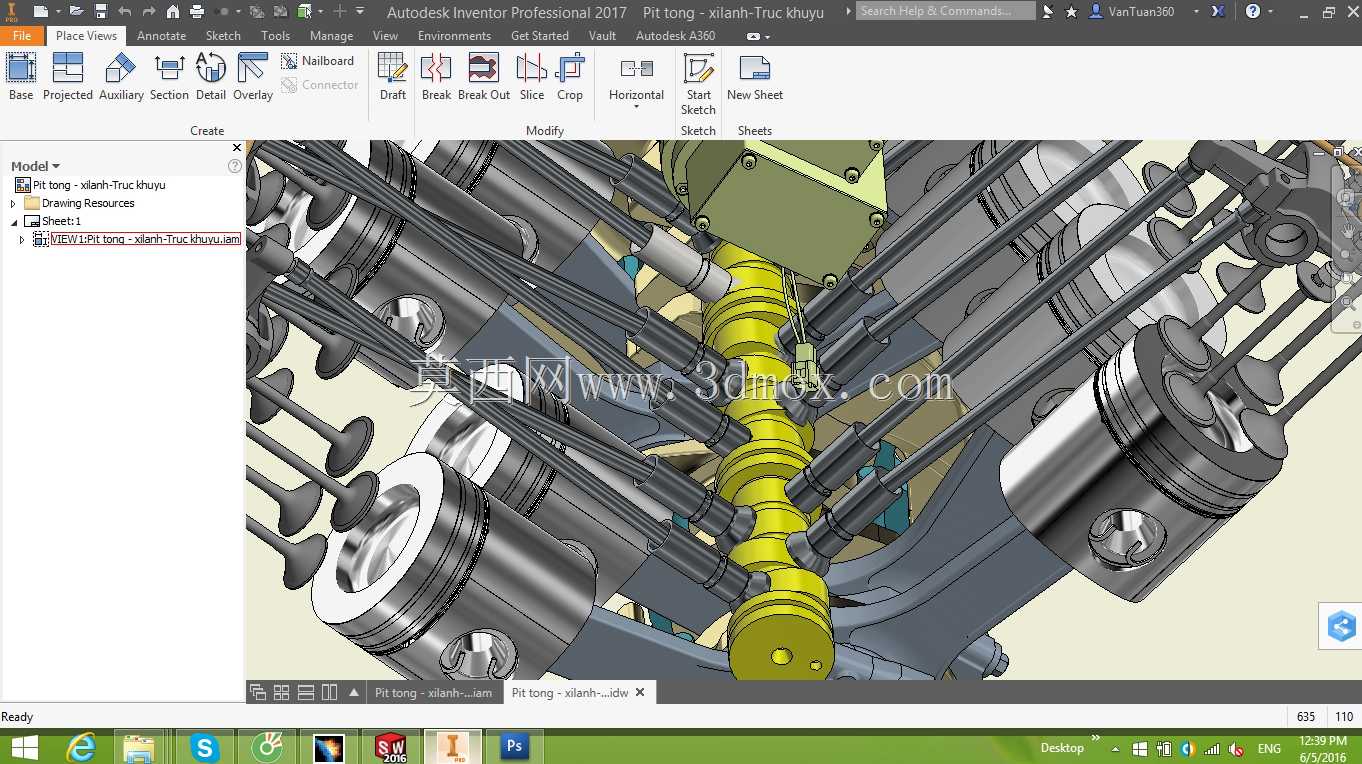

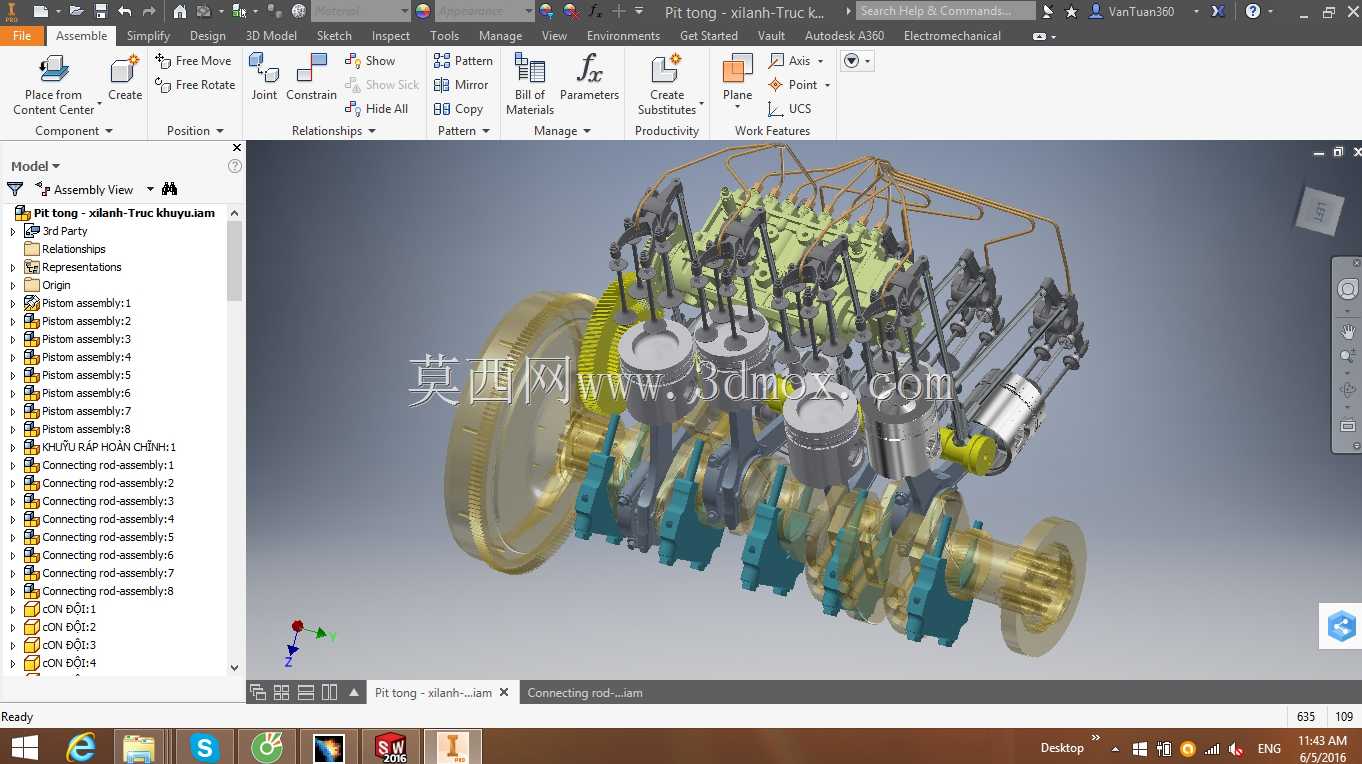

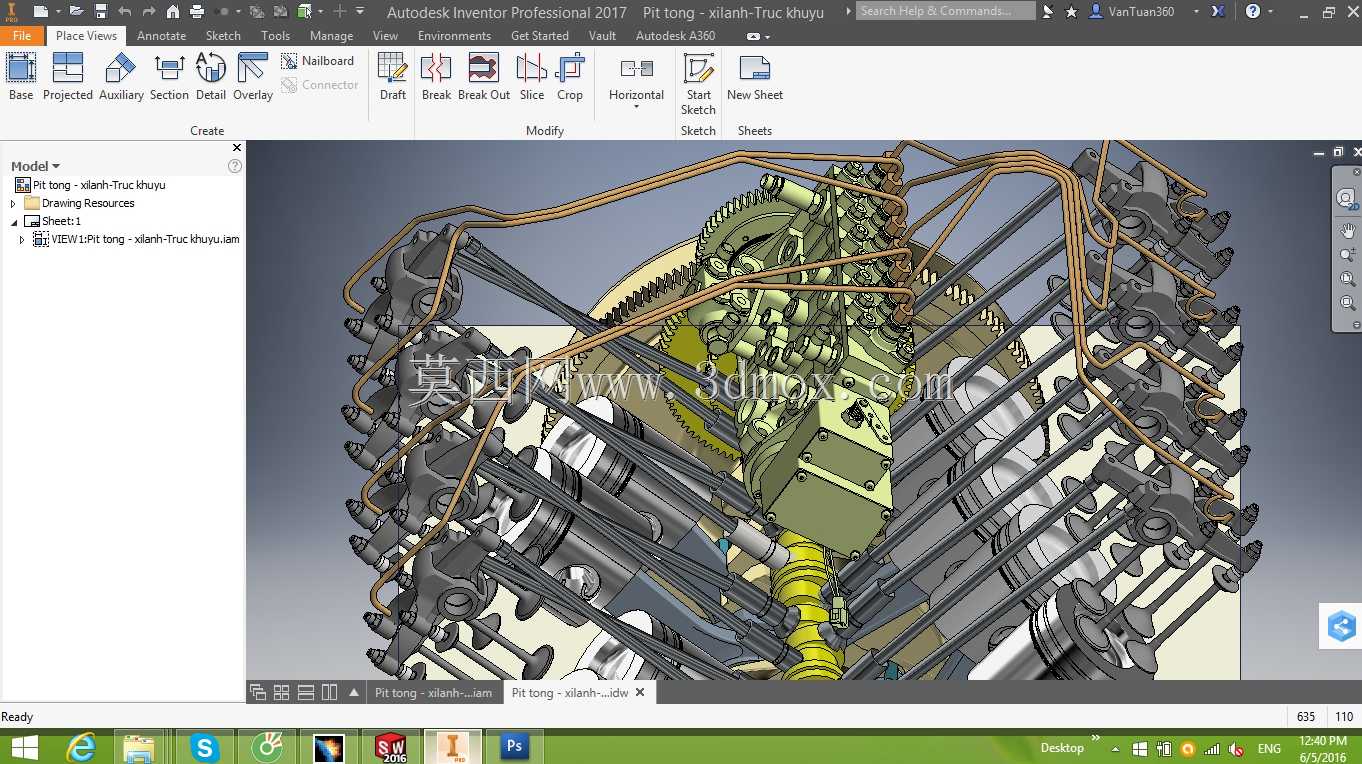

　　排气门尺寸稍小适配高温排气工况，这一设计细节完全匹配量产机型的实际配置。曲柄连杆部分可以看到连杆大头与曲轴曲柄销的连接结构，连杆轴瓦的定位槽、连杆螺栓的排布位置都有体现，能直观观察到活塞往复运动转化为曲轴旋转运动的机械传递路径。从安装边界来看，模型还原了缸体水套的部分轮廓，缸盖螺栓的安装孔位排布清晰，外围的机油管路接口、燃油管路走向也做了示意，在做整机配套设计时，可直接参考这些接口位置预留周边附件的安装空间，避免出现装配干涉。做这类动力总成建模时，需要优先保证各运动部件的行程关系准确，比如活塞上止点到缸盖底面的余隙高度、气门最大升程时与活塞顶面的避让距离，这些参数直接决定发动机能否正常运转，

　　模型中各运动副的配合间隙都按照实际工程公差做了预留，既还原了真实装配状态，也能用于后续的运动仿真验证。对于从事非道路机械动力配套、发动机维修实训教具开发的从业者来说，这类完整的内部结构模型，能快速帮人理清各系统的装配逻辑，不用拆解实体样机就能清晰掌握内部部件的相对位置，在做外围附件布置、管路走向设计时，能大幅减少前期方案验证的时间，避免因结构认知偏差导致的设计返工。
