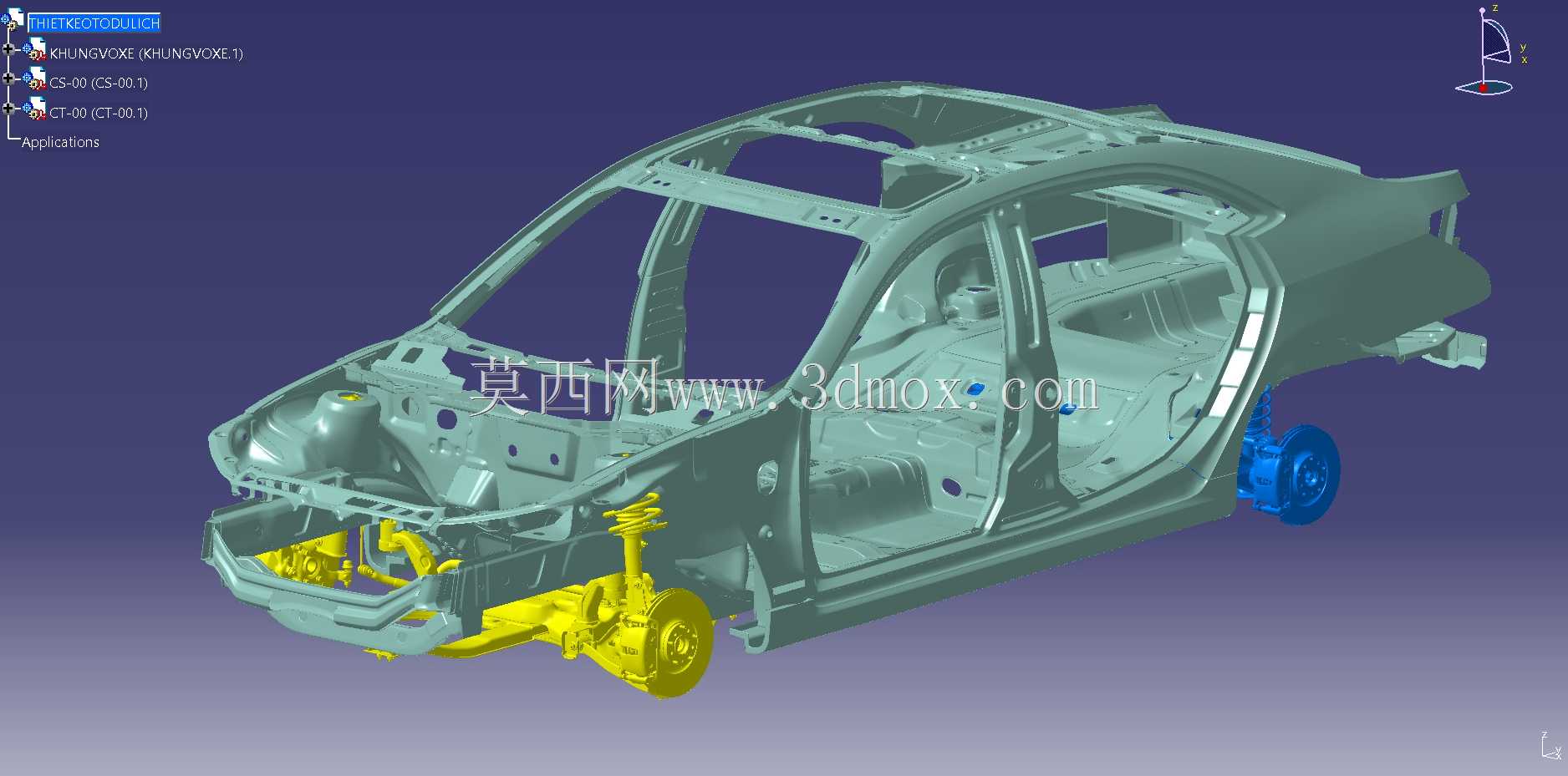

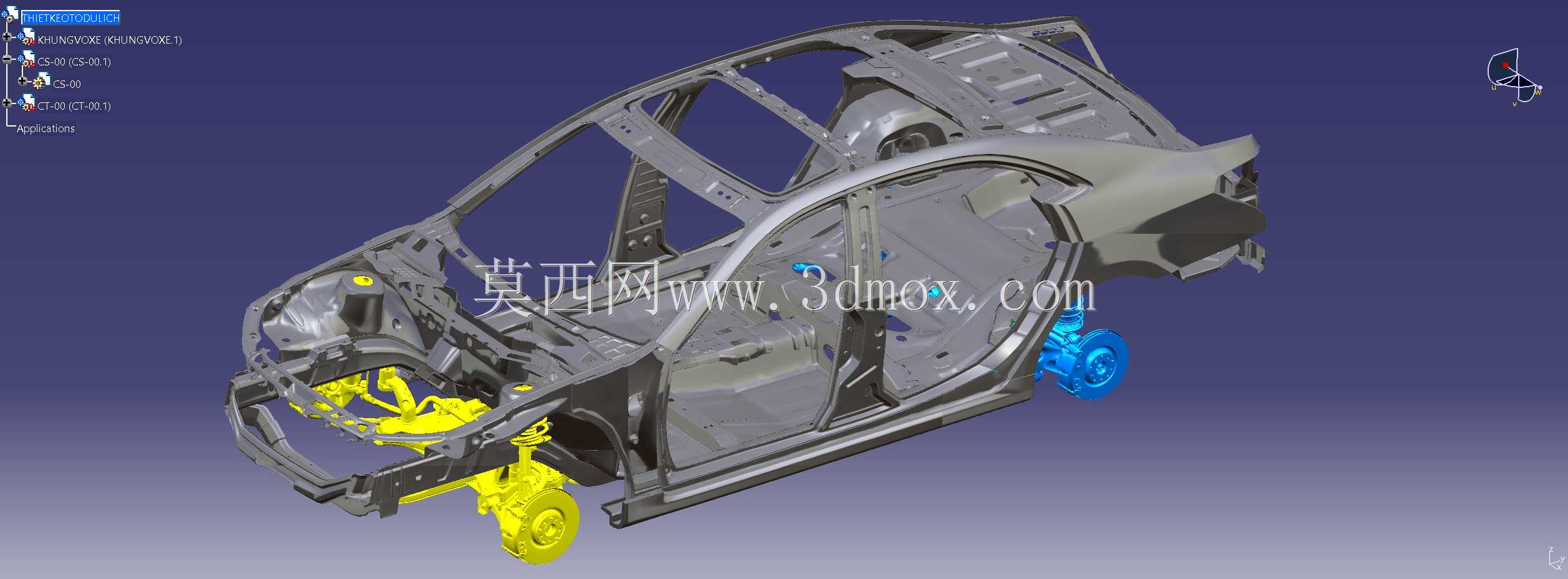

承载式轿车白车身带前悬转向总成结构

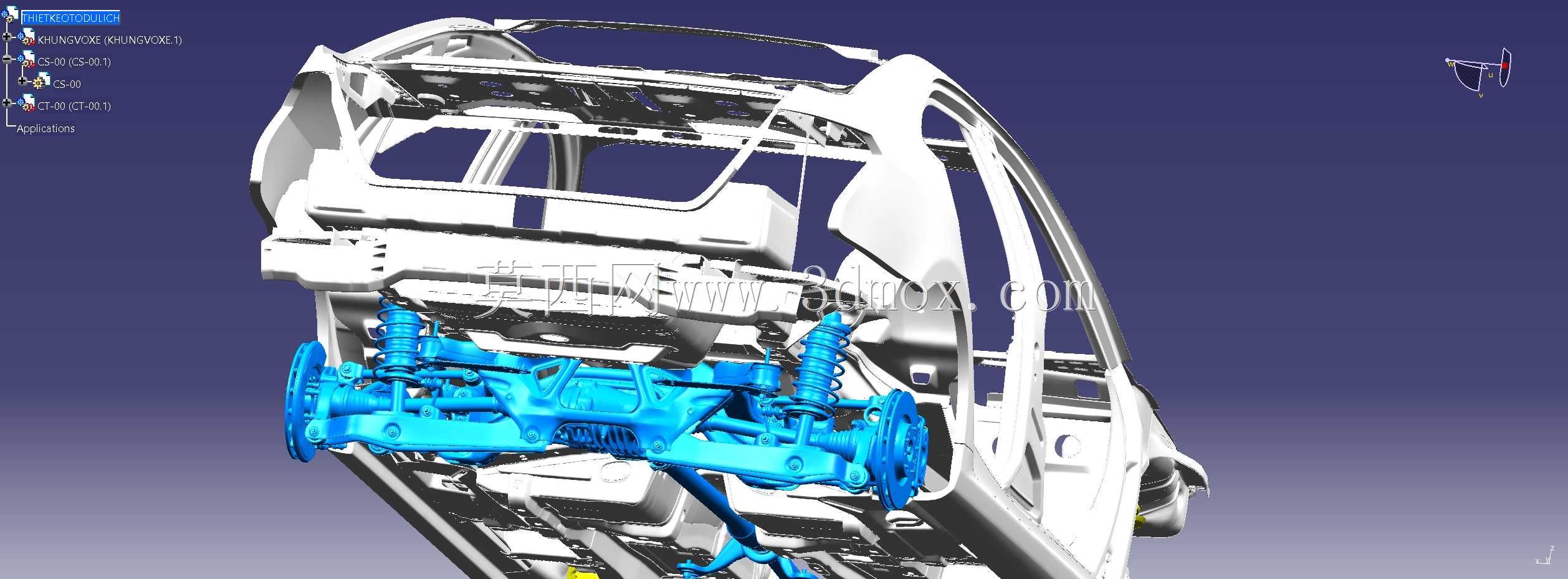

　　这套结构针对家用前置前驱承载式轿车开发，核心覆盖白车身焊接总成与前悬、转向系统的装配匹配关系，可直接用于整车总装校核、底盘硬点验证、车身结构刚度分析等研发环节。从实际应用场景看，该结构可支撑整车开发前期的人机工程校核、运动干涉检查，也能为零部件供应商提供安装边界参考，避免后期样件装配出现空间冲突。设计思路上，白车身采用传统承载式笼式结构，A柱、B柱、门槛梁、前纵梁形成闭环传力路径，前纵梁预留了吸能溃缩区的结构空间，碰撞时可通过有序变形吸收冲击能量，保护乘员舱完整性。前悬架部分采用麦弗逊式独立悬架结构，集成了转向节、减震器安装座、下摆臂连接点、横向稳定杆安装位，转向系统的转向机固定点直接布置在前副车架与纵梁的连接区域，

　　保证转向受力可均匀传递到车身结构上。从安装边界来看，前纵梁前端预留了前防撞梁、冷却模块的安装孔位，轮拱区域的钣金型面完全避让轮胎跳动极限位置，减震器塔顶的安装面与车身纵梁、轮罩加强板焊接为一体，可承受路面冲击带来的交变载荷，避免长期使用出现钣金开裂问题。车身侧围的门洞区域采用双层钣金焊接结构，既为车门铰链、门锁提供足够的安装刚度，也能在侧面碰撞时分散冲击力，减少乘员舱变形。前舱内部预留了动力总成的安装空间，悬置安装点的位置与纵梁加强筋对应，可将动力总成的振动通过悬置传递到车身骨架，再通过结构阻尼衰减，提升整车NVH表现。整个结构的装配关系完全还原量产车的层级，从冲压钣金件的焊接分块到底盘部件的螺栓连接点都做了对应设计，可直接用于拆解学习整车结构逻辑，也能作为改装、结构优化的基础参考，帮助设计人员快速理解承载式车身与底盘系统的匹配逻辑，减少前期设计的反复校核工作量。
