台式风扇驱动电机结构三维设计

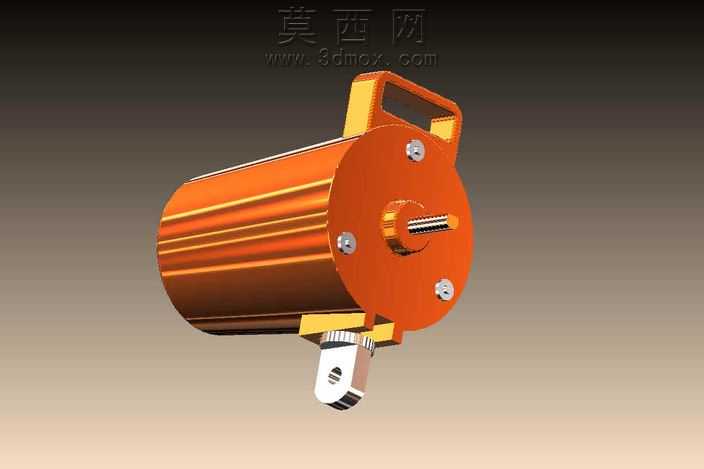

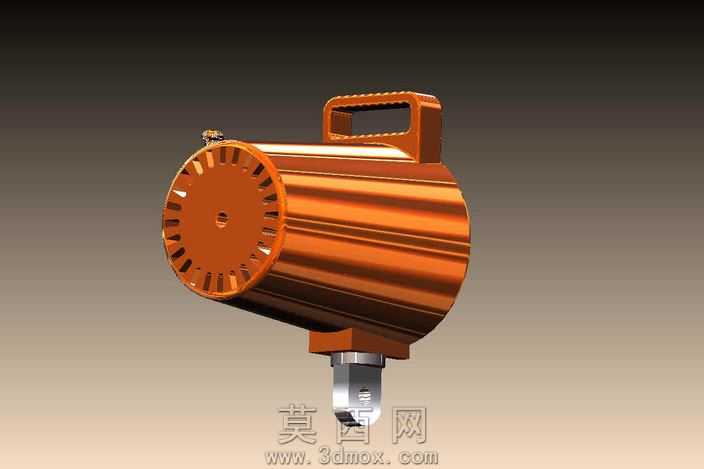

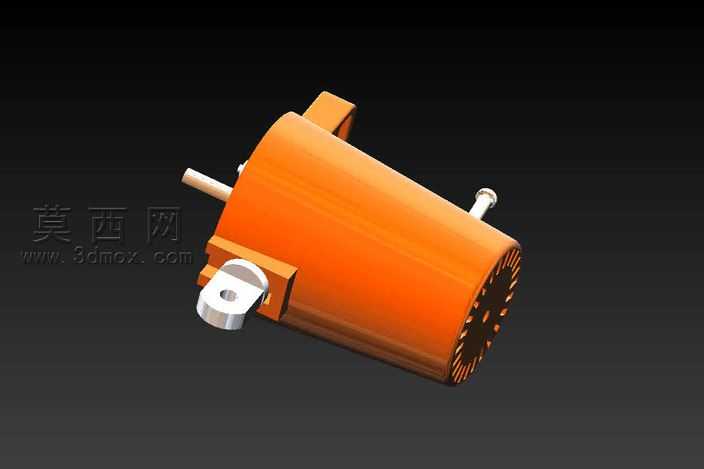

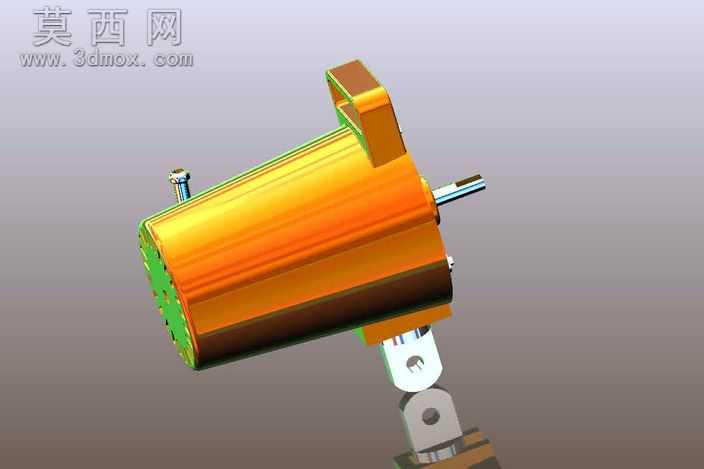

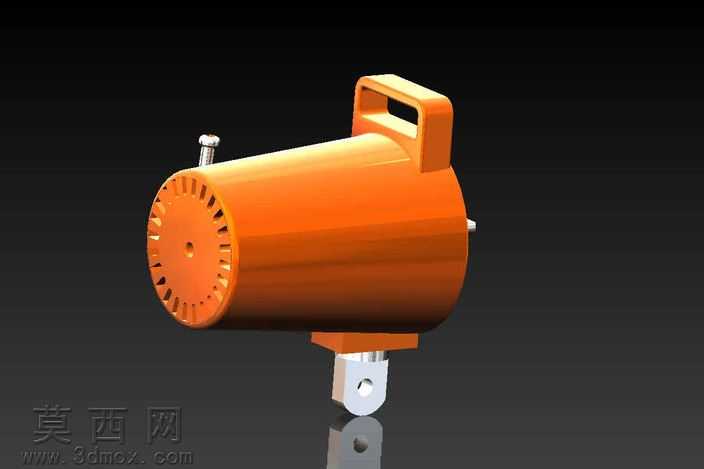

本作品为台式风扇配套驱动电机的三维结构设计，建模过程依托主流三维机械设计软件完成，全程遵循自顶向下的设计逻辑，先完成整体装配基准的搭建，再逐一拆分绘制各个组成零部件，确保所有部件的装配公差符合小家电产品的设计规范，各配合面的间隙预留合理，能够直观呈现电机的完整装配关系。模型完整还原了台式风扇电机的典型结构，包含带散热鳍片的金属机壳、前后端盖、输出转轴、尾部摇头连接支座、接线固定结构、端盖紧固连接件等核心部件，在建模阶段对每个特征的尺寸都做了严谨的参数化约束，所有圆角、倒角、安装卡槽等细节特征都按照实际量产风扇电机的结构做了还原，没有出现特征缺失或者结构错位的问题。材质渲染阶段针对不同部件做了区分设置，机壳部分采用了暖金色金属烤漆材质，还原了小功率交流风扇电机常见的金属外壳质感，端盖部分设置为绿色工程塑料材质，转轴部分做了亮面金属镀铬的材质效果，安装支座部分采用灰白色哑光工程塑料材质，不同材质的粗糙度、反光度参数都经过反复调试，渲染输出的效果能够清晰区分不同部件的材质属性，整体视觉效果贴近实物。结构设计上充分考虑了台式风扇的实际使用需求，输出轴的长度、直径尺寸匹配台式风扇扇叶的安装孔径标准，尾部的连接支座预留了与风扇摇头机构对接的安装孔位，机壳表面的散热筋结构按照空气对流散热的逻辑排布，能够在模型中直观展示电机运行时的散热路径，端盖与机壳的连接采用卡扣加紧固螺丝的组合固定方式，既方便生产装配，也能保证长期使用的结构稳定性。整个模型的装配约束全部采用实际生产中的连接关系设置，转轴部分设置为转动副约束，可以直观模拟电机输出轴的旋转动作，连接支座部分的铰接结构也做了对应的运动约束，能够展示风扇电机随摇头机构摆动的运动状态，可用于台式风扇产品的结构教学、新品开发阶段的结构验证，也可作为小家电三维设计的参考案例使用。
