集装箱式盘柜柴油发电机组三维设计

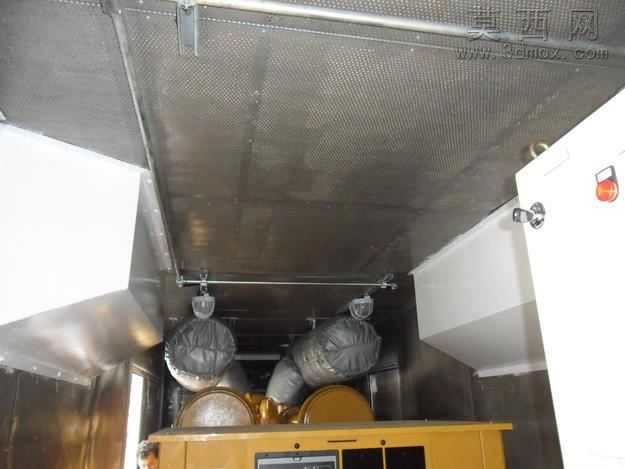

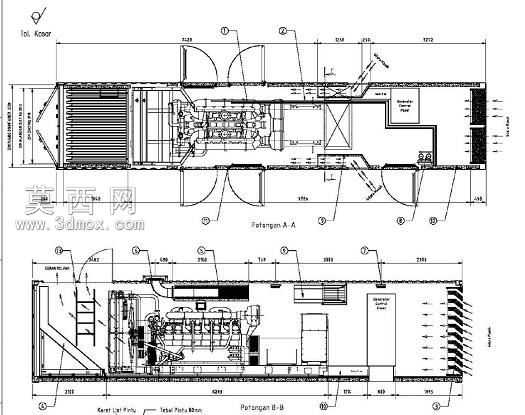

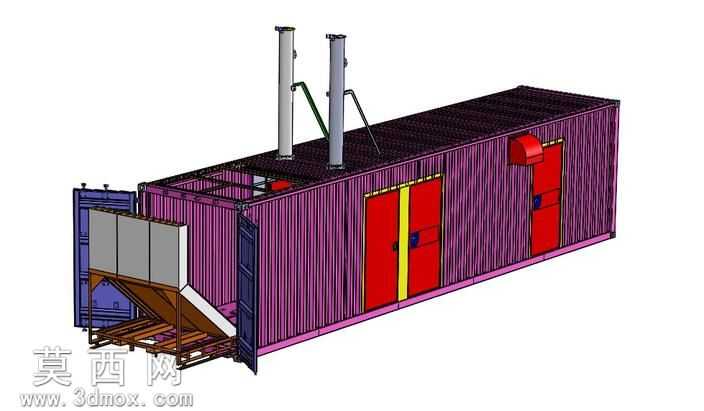

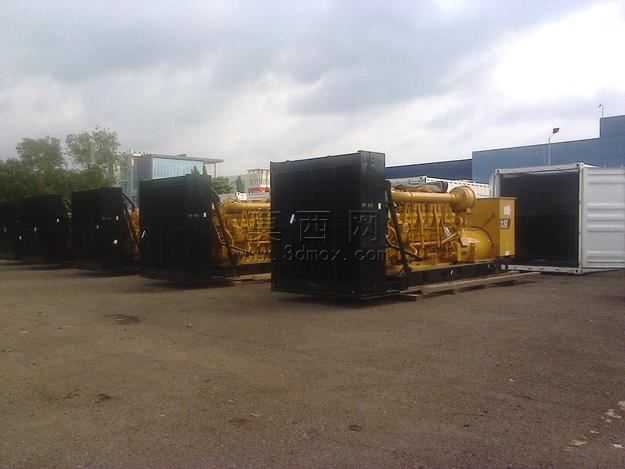

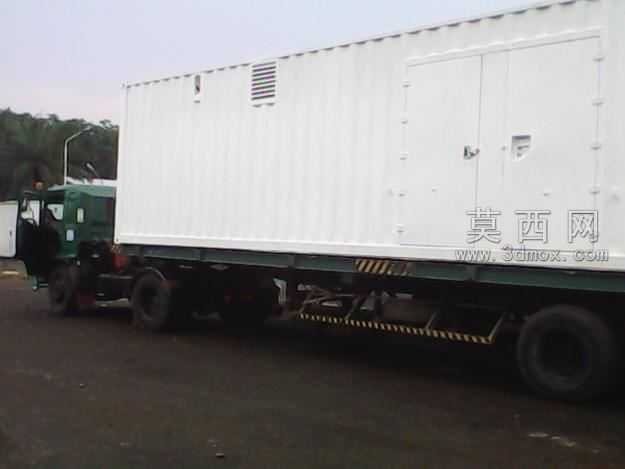

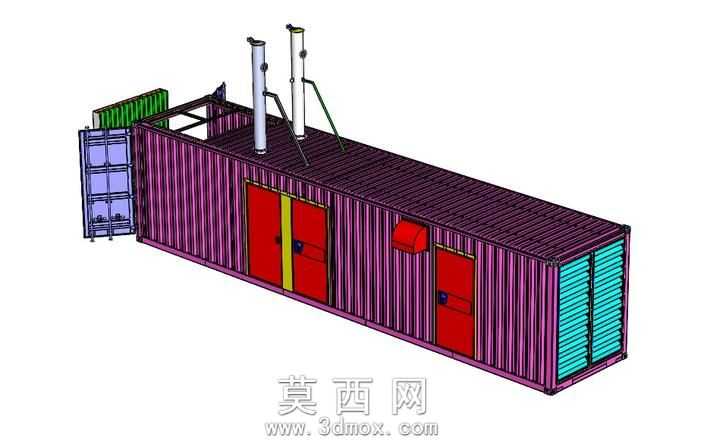

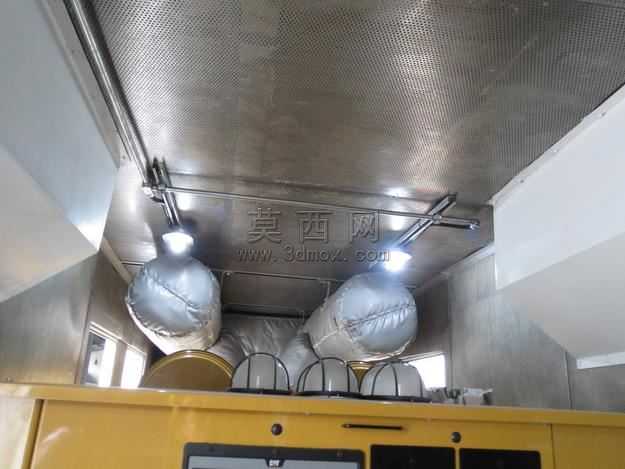

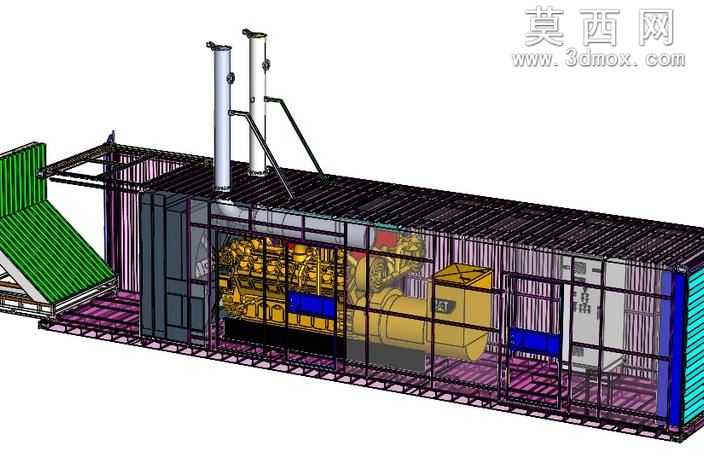

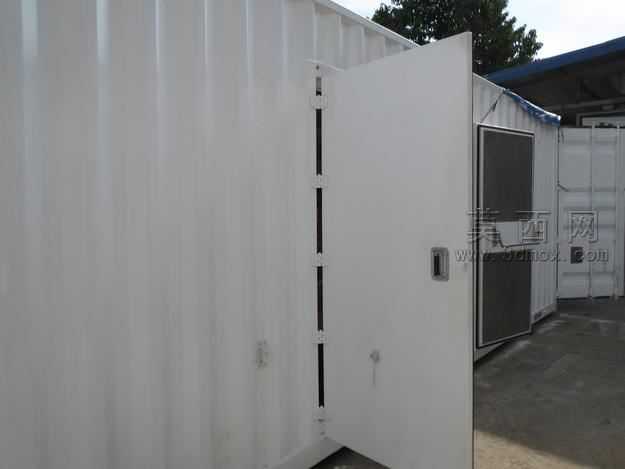

本模型采用三维参数化建模方式完成集装箱式盘柜发电机组的全结构设计，整体以标准40英尺集装箱为承载基体，建模过程中严格遵循集装箱通用外形尺寸规范，对集装箱的波纹侧墙板、底部承重框架、顶部吊装结构均做了精细化还原，墙板的波纹弧度、框架的型钢截面参数均按照实际工业标准设定。内部动力核心部分还原了CAT系列柴油发动机的主体结构，对发动机的缸体排布、管路接口、散热模块、燃油供给单元的外形与装配位置做了准确复刻，发动机与发电机的连接轴系、减震底座的安装结构也在模型中完整呈现，保证动力单元的装配逻辑符合真实设备的安装要求。机组配套的电气盘柜部分，按照高低压配电分区完成柜体建模，柜内的开关元件、接线端子排、控制面板的排布均参考实际电站的配电规范设计，柜体的通风散热格栅、柜门铰链、门锁结构都做了细节化处理。集装箱端部设置的进风降噪结构采用斜向导流百叶建模，百叶的倾斜角度、消音棉填充层的厚度都经过结构合理性校验，顶部的两根排气烟囱按照排烟管路的走向设计，配套的爬梯、顶部防护栏杆也同步完成建模，满足设备后期运维的结构需求。材质渲染阶段，集装箱外墙采用工业级彩钢板材质，设置了细微的金属磨砂质感与轻微的漆面反光效果，内部框架采用深紫色型钢材质还原防锈涂装效果，发动机主体采用工程黄的金属漆材质，配电盘柜采用浅灰与深蓝搭配的工业柜体配色，排气烟囱采用哑光银白的金属材质模拟不锈钢排烟管，透明区域采用半透明玻璃材质，可清晰展示内部设备布局。整体设计思路围绕移动式集成电站的使用需求，将动力单元、配电单元、降噪结构、运维辅助结构全部集成在标准集装箱壳体内，既保证设备的运输兼容性，可直接通过标准集装箱物流体系完成转运，又通过合理的内部空间排布，预留了足够的设备检修通道，同时兼顾了机组运行时的通风散热、降噪排烟需求，模型的各部件均按照实际装配关系设置约束，可完成整体装配干涉检查、部件拆装模拟，也可用于集成电站的方案展示、结构优化参考。
