高精度法兰型直线导轨滑块结构设计

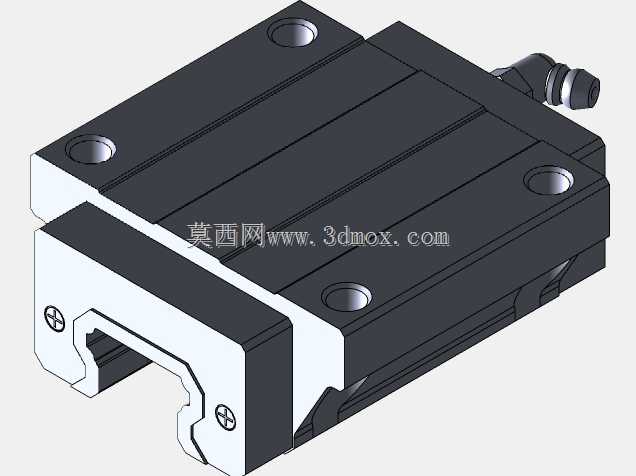

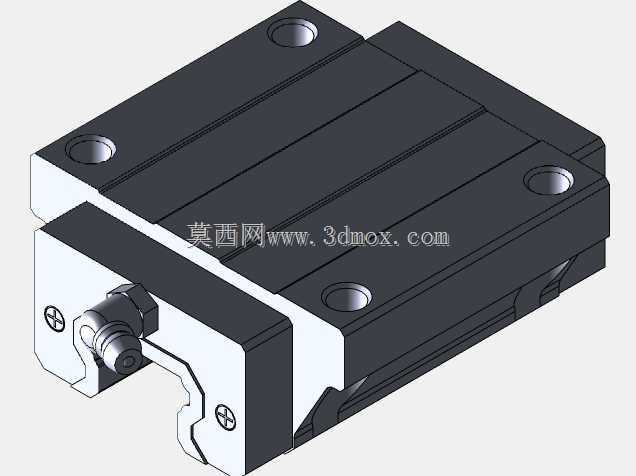

　　这款法兰型直线导轨滑块是线性传动系统里的核心导向承载部件，日常在数控加工设备、自动化装配产线、精密检测仪器、工业机械手的直线运动模组中都能见到它的身影，主要作用是为运动部件提供高精度的直线运动轨迹，同时承受来自不同方向的载荷，保证运动过程的平稳性与重复定位精度。从结构设计来看，滑块主体采用高刚性合金钢基体，法兰边的安装孔位做了沉台处理，安装时螺栓头部可以完全沉入沉台内，不会突出滑块上表面，避免和运动平台上的其他部件产生干涉，四个安装孔的孔位公差严格控制在±0.02mm范围内，和导轨的基准面配合时能保证安装后的平行度误差控制在极小范围内。滑块内部的滚道采用哥特式圆弧结构设计，和钢珠的接触角设置为45度，这种结构可以同时承受径向载荷、

　　反径向载荷以及左右两个方向的横向载荷，在设备承受偏载或者倾覆力矩的时候，依然能保持稳定的运动精度，不会出现卡顿或者间隙过大的问题。端部的回流循环结构做了顺滑的导珠槽设计，钢珠在滚道和回流槽之间循环运动时不会产生卡滞，运行时的噪音可以控制在很低的水平，适合用在对运行噪音有要求的精密设备场景。滑块两端装有带双唇结构的密封端盖，内侧的密封唇口紧贴导轨表面，可以有效阻挡加工过程中产生的切屑、粉尘、切削液进入滑块内部的滚道区域，避免钢珠和滚道出现异常磨损，延长导轨副的整体使用寿命，端盖上还预留了润滑脂注油嘴的安装位，可以根据使用场景定期补充润滑脂，维持滚道和钢珠之间的油膜完整性。在安装边界方面，这款滑块搭配对应规格的直线导轨使用时，

　　滑块的总长度、法兰边宽度、安装孔距都和同规格的标准导轨滑块完全互换，不需要对原有设备的安装位做二次加工就可以直接替换，滑块底部的避空槽尺寸经过精确计算，和导轨的顶面、侧面基准面配合时不会出现过定位或者装配间隙过大的问题，安装时只需要将滑块的基准侧靠紧安装平台的定位面，按照对角线顺序拧紧安装螺栓，再调整导轨的平行度就可以完成装配，不需要额外做复杂的配磨工序。在实际选型应用中，这类滑块通常会根据设备的行程长度、运动速度、负载重量、预期精度寿命来匹配对应的导轨长度和滑块数量，比如在长行程的龙门移栽设备上，通常会在单个运动轴上配置两个甚至四个滑块来提升整体的承载能力和运动刚性，避免长行程下运动平台出现俯仰或者偏摆的问题，而在短行程的精密点胶设备上，单滑块搭配短导轨就可以满足高精度的运动需求。
