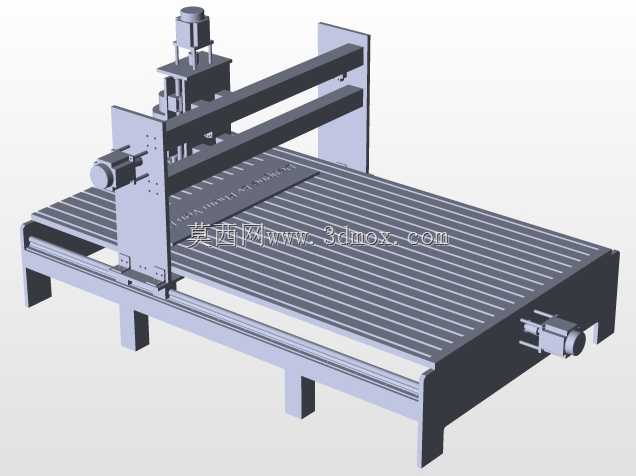

CNC设备侧装支撑框架结构设计

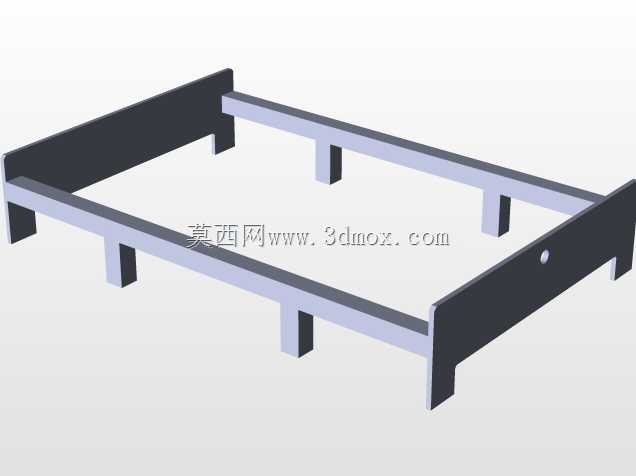

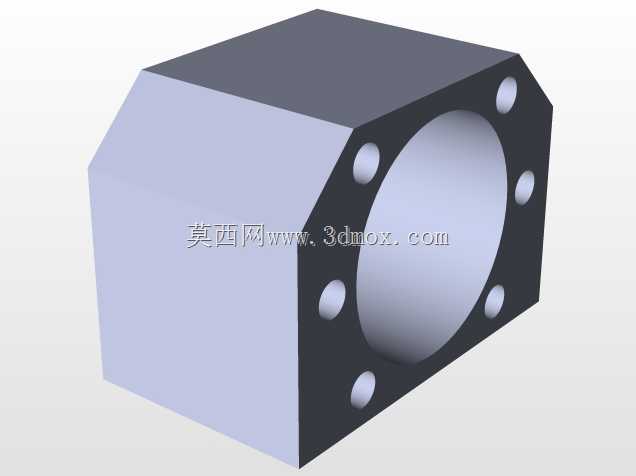

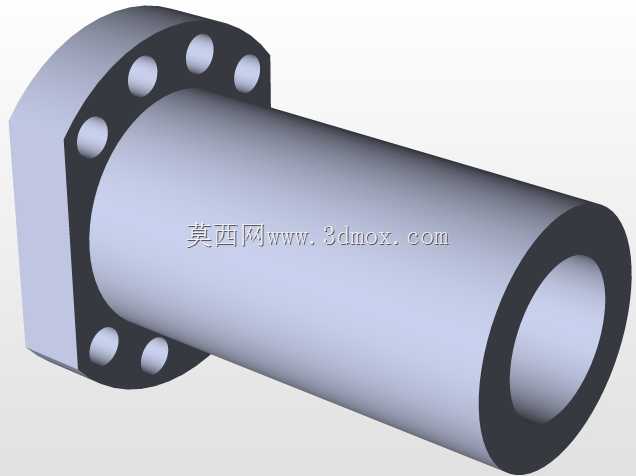

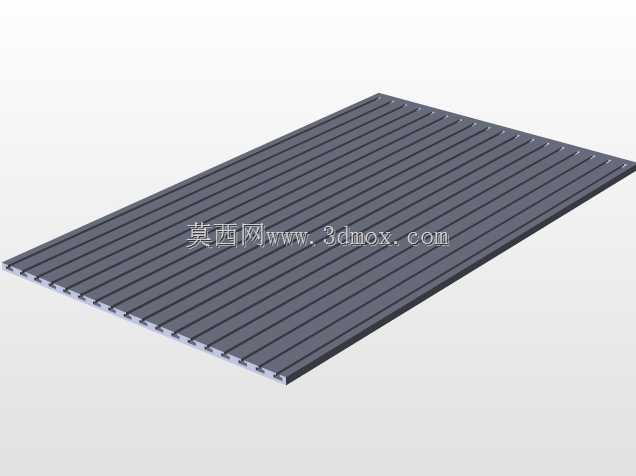

　　这款框架结构主要应用在小型桌面级CNC加工设备的侧部安装场景，作为设备运动模组的承载支撑件使用，实际装配时会固定在设备床身的侧边位置，承担X轴或Y轴线性导轨的安装基准作用，同时对设备侧部的走线、拖链运行提供限位防护，避免加工过程中切屑飞溅到传动部件内部造成卡滞。从结构设计逻辑来看，整体采用折弯钣金与横向支撑梁组合的形式，两侧的立式挡板通过多道折弯形成加强筋结构，不需要额外焊接加强筋就能满足常规轻载加工场景下的刚性需求，减少焊接工序带来的变形误差，也降低后续表面处理的加工成本。横向布置的支撑梁采用等间距排布的支脚结构，每个支脚的端面都预留了安装孔位，和床身主体连接时可以通过螺栓实现快速定位装配，支脚的高度经过精确计算，

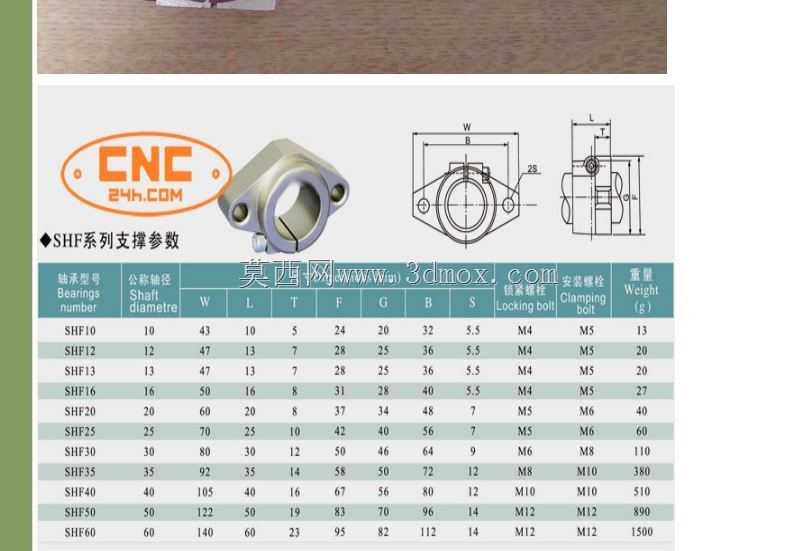

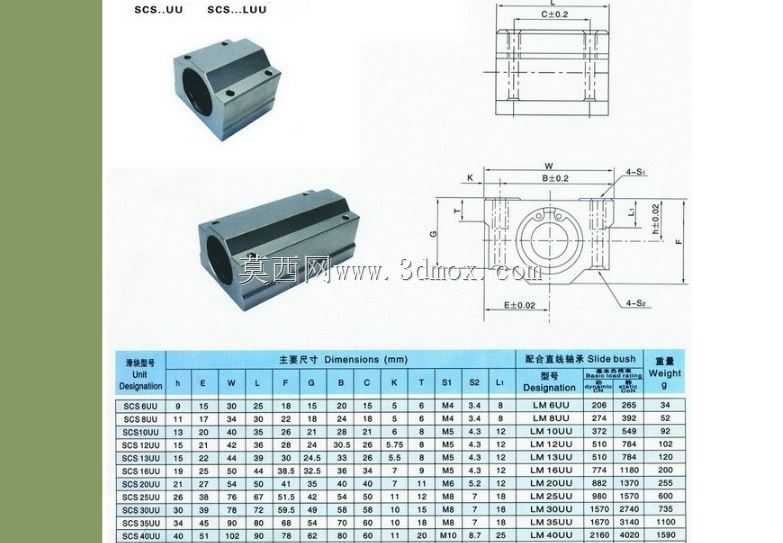

　　保证安装后导轨基准面和床身主平面的平行度控制在0.05mm以内，满足小型CNC设备的运动精度要求。两侧挡板的端部做了切角避让设计，避免设备运动到行程极限位置时和端盖、限位开关发生干涉，挡板侧面预留的通孔用于安装拖链固定座和行程触发片，安装孔的位置公差按照IT7级精度设计，保证限位开关触发位置的一致性，减少后期调试的工作量。在安装边界方面，这款框架的整体宽度适配常见的4060规格小型CNC设备的侧部安装空间，横向支撑梁的间距匹配标准20规格线性导轨的安装孔距，不需要额外打孔就可以直接装配市面上常见的线性导轨组件，立式挡板的高度控制在120mm，既能够遮挡住导轨内部的滚珠结构，避免切屑进入，又不会占用过多的Z轴运动空间，

　　保证设备的有效加工行程不会被框架结构侵占。设计时还考虑了钣金加工的工艺性，所有折弯处的内R角统一按照板材厚度的1.5倍设置，避免折弯时出现开裂问题，所有外露的棱边都做了C0.5的倒角处理，防止装配时划伤操作人员，也避免后期喷漆处理时出现流挂问题。实际使用中，这款框架除了作为CNC设备的侧支撑，也可以适配小型自动化点胶设备、桌面型雕刻机的同类安装场景，只需要调整支撑梁的间距就可以匹配不同规格的导轨安装需求，结构的通用性较强。
