立式三轴数控铣床结构设计方案

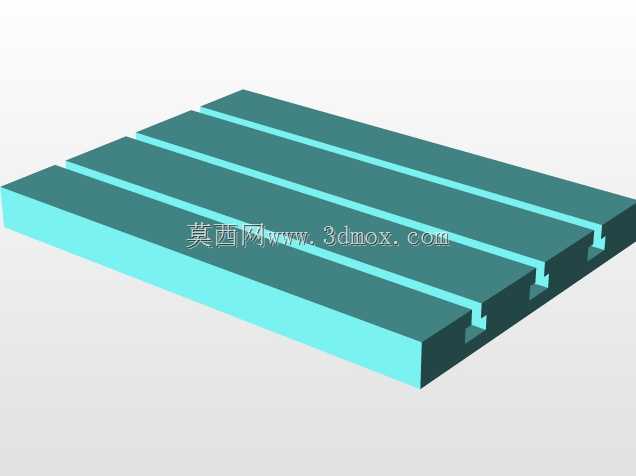

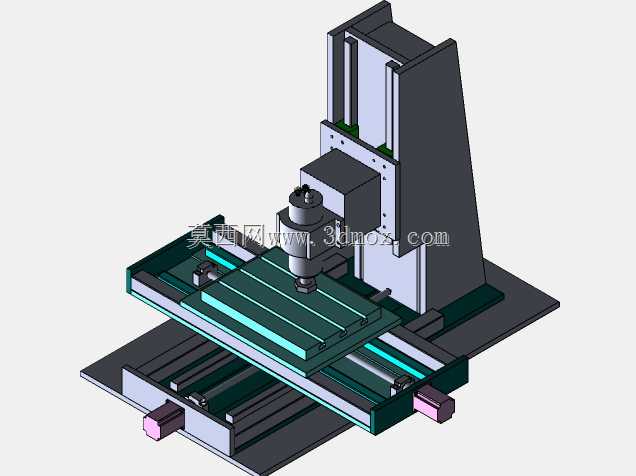

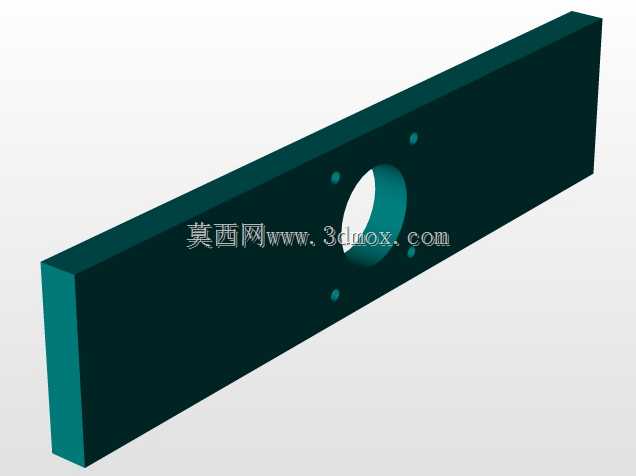

这套立式三轴数控加工设备的结构设计，充分考虑了中小型机械加工车间的日常生产需求，可覆盖常规黑色金属、有色金属零件的铣削、钻孔、镗孔、攻丝等多工序加工任务，适配模具加工、五金零件批量生产、设备维修备件制作等多种应用场景。从结构布局来看，设备采用固定立柱+十字滑台的经典C型布局，主轴箱沿立柱垂直导轨做Z向进给运动，工作台分别沿床身水平导轨做X、Y向的交叉进给，三个进给轴的运动相互独立，传动路径短，结构刚性充足，能满足常规切削工况下的载荷传递需求。设计过程中优先兼顾了安装与维护的便利性，床身底部预留了水平调节垫铁的安装位，可适配不同平整度的车间地面，设备整体占地面积控制在中小型加工工位可容纳的范围内，不需要额外做特殊的地基加固，普通工业厂房的硬化地面即可满足安装要求。各轴导轨均采用线性滑轨搭配滚珠丝杠的传动组合，既保证了进给运动的定位精度，也控制了运动过程中的摩擦阻力，降低伺服驱动系统的负载。主轴单元采用立式安装结构，下端预留了标准刀具装夹接口，可适配常规数控刀柄，满足不同加工工序的刀具快速更换需求。工作台表面设置了标准T型槽，可直接搭配通用压板、平口钳等工装夹具完成工件装夹，不需要额外定制专用夹具底座，能缩短生产前的准备周期。滑台部分的行程设计充分考虑了常规中小型零件的加工尺寸范围，X向行程覆盖常见板类、盘类零件的加工长度，Y向行程满足多工位装夹的排布需求，Z向行程可适配不同高度的工件与刀具组合，避免出现行程不足无法加工的情况。立柱与床身的连接部位做了加强筋结构设计，可抵消重切削过程中产生的切削振动，保证加工过程中刀具与工件的相对位置稳定，提升加工表面质量。设备的走线槽沿床身、立柱的侧边布置，既避免了运动过程中电缆与运动部件发生干涉，也方便后期检修时排查线路故障。各轴的行程限位位置预留了缓冲块安装位，可在进给轴超程时起到缓冲保护作用，避免硬碰撞损坏导轨与丝杠部件。整体结构没有冗余的设计部分，所有零部件的选型都围绕实用、可靠、易维护的原则，既满足三维建模阶段的结构验证需求，也可作为实际设备生产制造的结构参考，帮助设计人员快速完成整机的结构细化与零部件选型工作。
