斜置式连杆驱动工件抬升换位机构

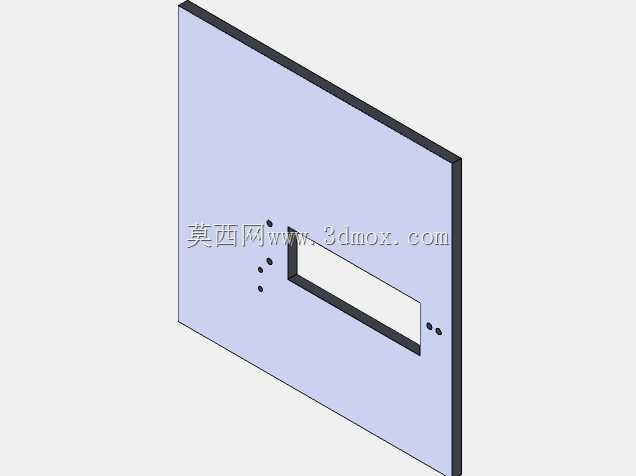

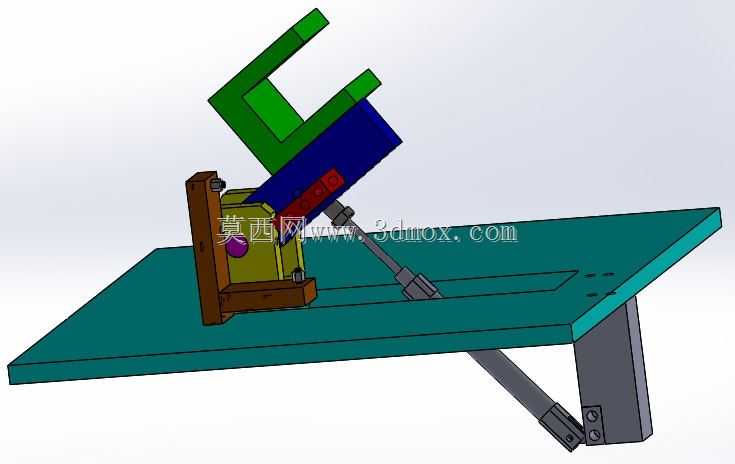

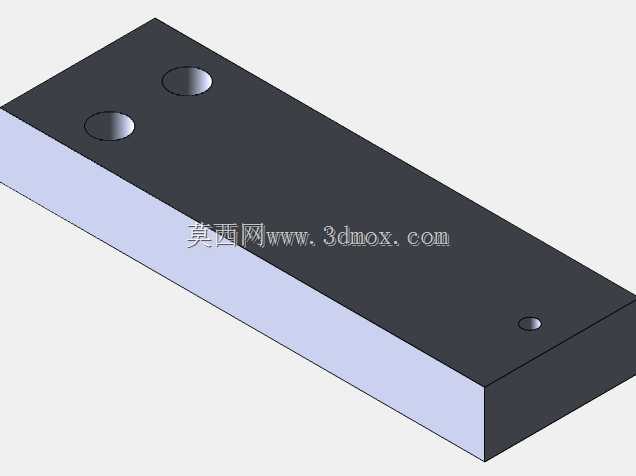

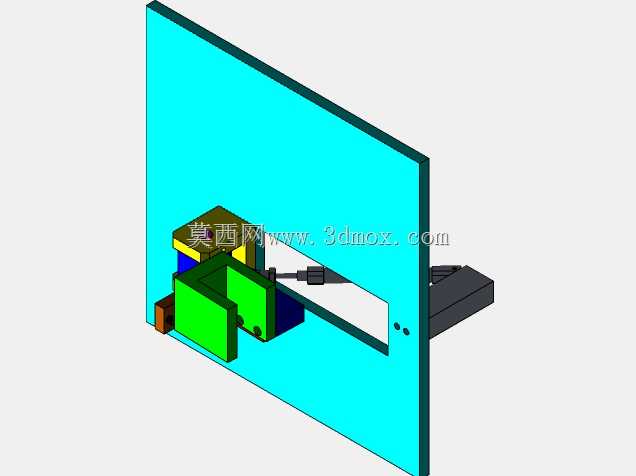

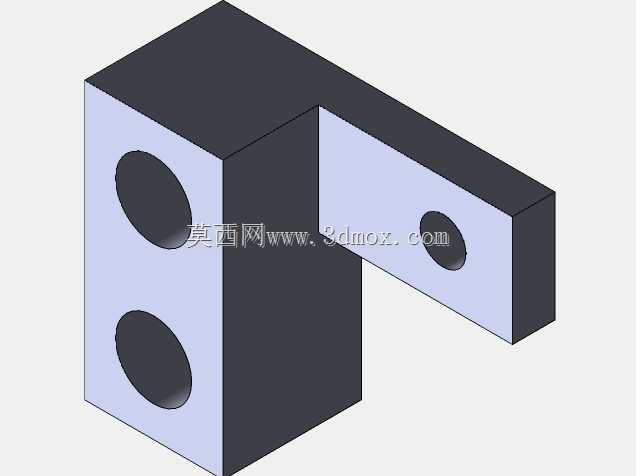

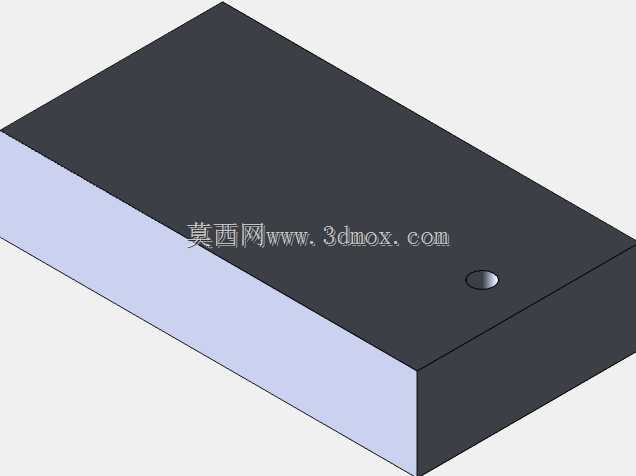

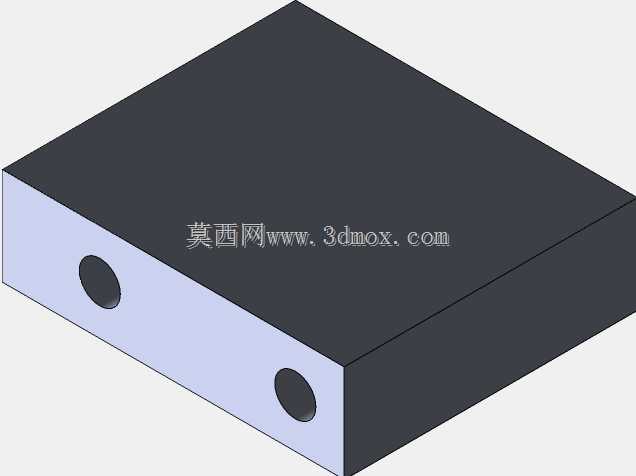

　　这套抬升换位结构主要面向小型工件的工序间转位需求，常见于3C电子小零件装配、小型五金件加工的流水线旁工位，用来替代人工完成工件在相邻两个工位间的抬升、角度转换与落位动作，适配重量不超过2kg的小型异形工件，避免人工取放带来的定位偏差与效率损耗。整套机构以一块厚度12mm的平板作为安装基准面，基准面下方预留了120mm的安装空间，用来布置驱动连杆与支撑构件，安装时只需在基准面加工4个M6的螺纹孔即可完成固定，不需要额外加工复杂的安装槽位，适配现有多数流水线工位的台架改造需求。结构的执行端采用L型的承托构件，承托面做了15度的斜置设计，配合下方的曲柄连杆驱动结构，当驱动端做往复直线运动时，

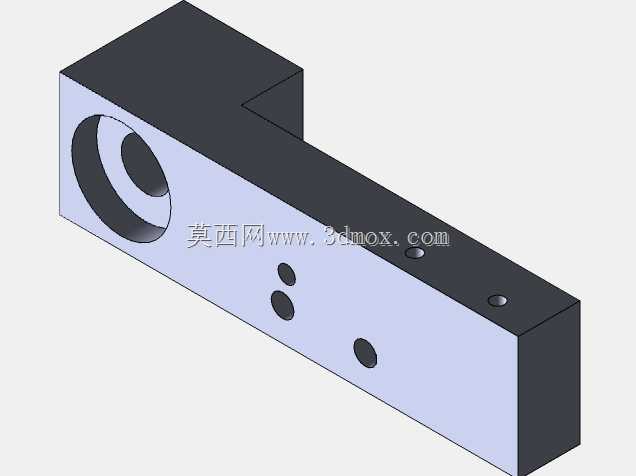

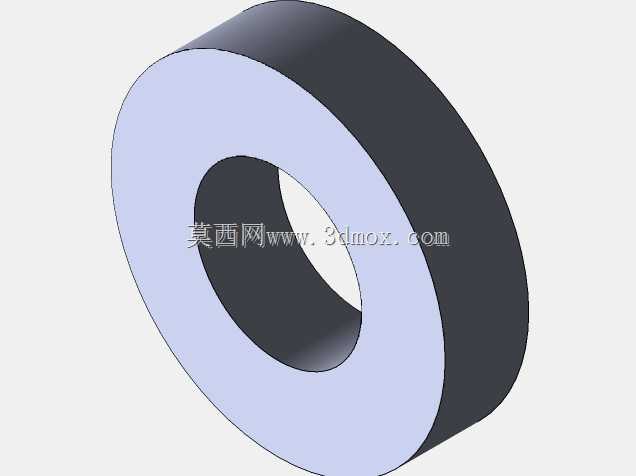

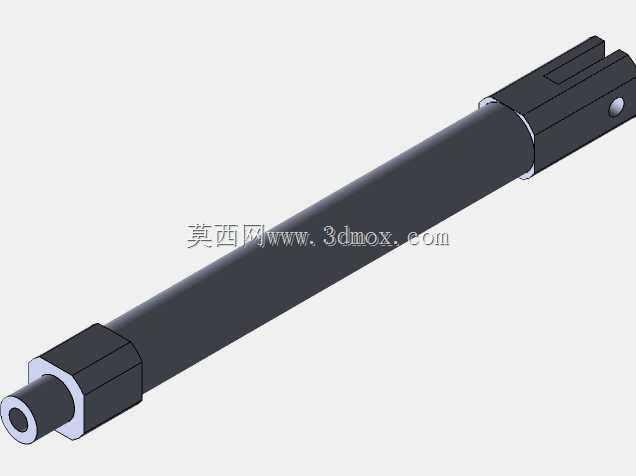

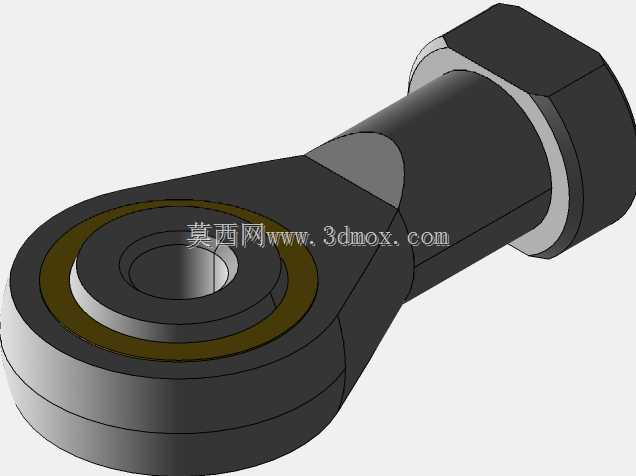

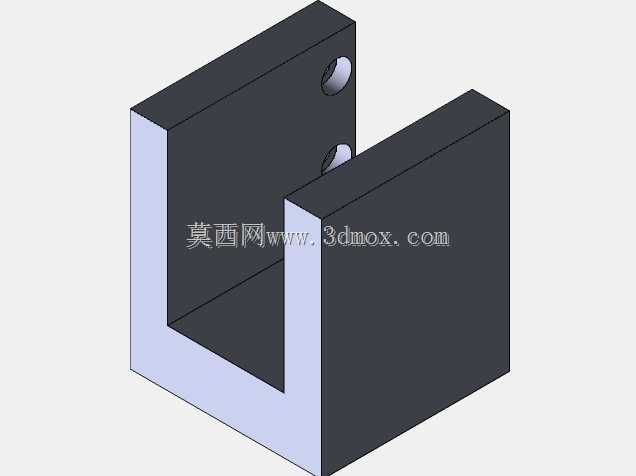

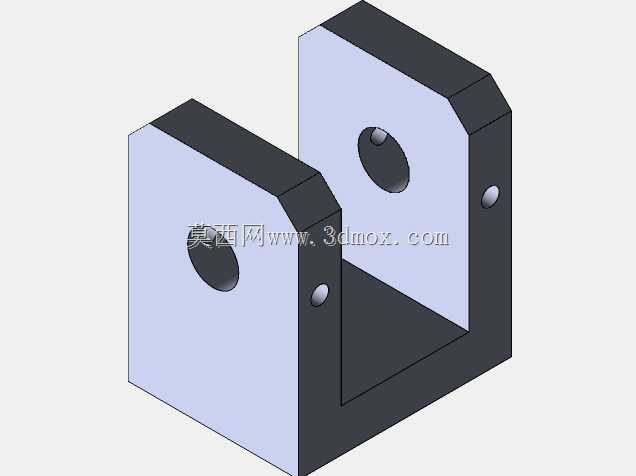

　　连杆会带动承托构件沿着固定的铰接点做圆弧抬升动作，整个行程中承托面的角度会随抬升高度同步变化，最终在行程终点将工件平稳递送到相邻工位的定位槽内，整个动作行程为85mm，抬升高度40mm，单次动作周期可控制在0.8秒以内，完全匹配小型装配线的节拍要求。设计过程中特意将驱动连杆的铰接点做了偏置处理，避免机构运动到死点位置出现卡滞，承托构件与基座的铰接处采用了铜套衬套结构，减少长期往复运动带来的磨损，无需频繁加注润滑脂即可满足长期运行需求。基座的支撑立板采用了弯折成型的钣金件与机加工件组合的结构，既保证了铰接位置的装配精度，又能控制整体的重量与加工成本，承托构件的边缘做了2mm的倒角处理，避免工件滑移过程中出现表面刮伤。

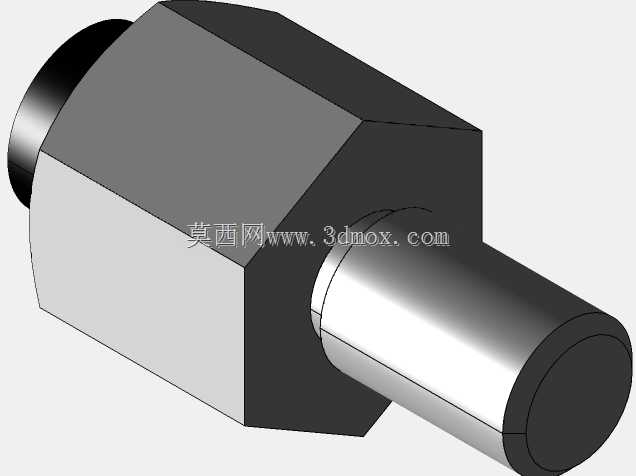

　　整套机构的动力输入端可以适配小型气缸或者直线电机，不需要额外配置复杂的减速结构，输入端的连接位置做了长槽调节设计，可以根据实际安装的动力件尺寸调整连接位置，降低现场安装的适配难度。在实际应用场景中，这套机构可以直接嵌入现有流水线的工位间隙，不需要对原有线体做大规模改动，相比多轴机械手完成同样的转位动作，这套纯连杆结构的成本仅为前者的十分之一，且维护难度极低，适合大批量的小型工件加工装配场景使用。结构的所有运动部件都做了运动轨迹的干涉校验，全程不会与台架下方的走线、其他工位的构件发生碰撞，安装边界清晰，现场调试时只需要调整驱动端的行程限位，即可适配不同尺寸的工件抬升需求。
